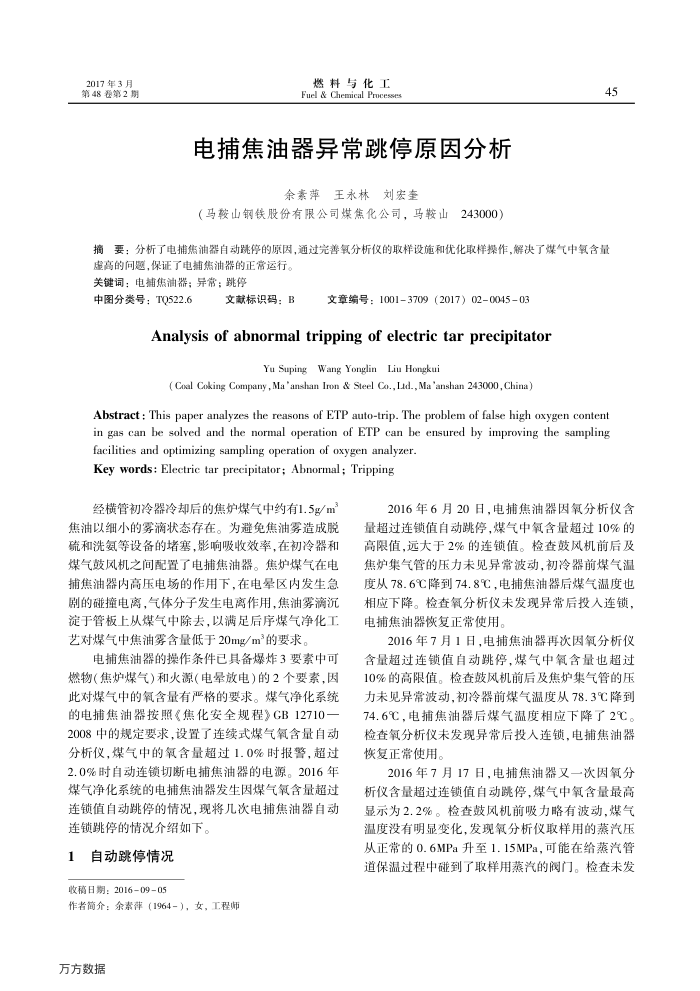

2017年3月第48要第2期
燃料与化工 Fuel & Chemical Prcesses
电捕焦油器异常跳停原因分析
余素萍王永林刘宏奎
（马鞍山钢铁股份有限公司煤焦化公司，马鞍山243000）
45
摘要；分析了电捕焦油器自动跳停的原因，通过完善氧分析仪的取样设施和优化取样操作，解决了煤气中氧含量
虚高的间题，保证了电捕焦油器的正常运行。关键词：电捕焦油器：异常；跳停
中图分类号：TQ522.6
文献标识码：B
文章编号：10013709（2017）02-004503
Analysisofabnormaltrippingofelectrictarprecipitator
Yu Suping Wang Yonglin Liu Hongkui
( Coal Coking Company, Ma'anshan Iron & Steel Co., Lid., Ma'anshan 243000, China)
Abstract : This paper analyzes the reasons of ETP auto-trip. The problem of false high oxygen content in gas can be solved and the normal operation of ETP can be ensured by improving the sampling
facilities and optimizing sampling operation of oxygen analyzer. Key words: Electric tar precipitator; Abnormal ; Tripping
经横管初冷器冷却后的焦炉煤气中约有1.5g/m
焦油以细小的雾滴状态存在。为避免焦油雾造成脱硫和洗氨等设备的堵塞，影响吸收效率，在初冷器和煤气鼓风机之间配置了电捕焦油器。焦炉煤气在电捕焦油器内高压电场的作用下，在电晕区内发生急剧的碰撞电离，气体分子发生电离作用，焦油雾滴沉淀于管板上从煤气中除去，以满足后序煤气净化工艺对煤气中焦油雾含量低于20mg/m的要求。
电捕焦油器的操作条件已具备燃炸3要系中可
燃物（焦炉煤气）和火源（电军放电）的2个要系，因此对煤气中的氧含量有严格的要求。煤气净化系统的电捕焦油器按照焦化安全规程》GB12710 2008中的规定要求，设置了连续式煤气氧含量自动分析仪，煤气中的氧含量超过1.0%时报警，超过 2.0%时自动连锁切断电捕焦油器的电源。2016年煤气净化系统的电捕焦油器发生因煤气氧含量超过连锁值自动跳停的情况，现将几次电捕焦油器自动连锁跳停的情况介绍如下。
自动跳停情况 1
收稿日期：2016-09-05
作者简介：余素萍（1964-），女，工程师万方数据
2016年6月20日，电捕焦油器因氧分析仪含量超过连锁值自动跳停，煤气中氧含量超过10%的高限值，远大于2%的连锁值。检查鼓风机前后及焦炉集气管的压力未见异常波动，初冷器前煤气温度从78.6℃降到74.8℃，电捕焦油器后煤气温度也相应下降。检查氧分析仪未发现异常后投入连锁，电捕焦油器恢复正常使用。
2016年7月1日，电捕焦油器再次因氧分析仪含量超过连锁值自动跳停，煤气中氧含量也超过 10%的高限值。检查鼓风机前后及焦炉集气管的压力未见异常波动，初冷器前煤气温度从78.3℃降到 74.6℃，电捕焦油器后煤气温度相应下降了2℃ 检查氧分析仪未发现异常后投人连锁，电捕焦油器恢复正常使用。
2016年7月17日，电捕焦油器又一次因氧分析仪含量超过连锁值自动跳停，煤气中氧含量最高显示为2.2%。检查鼓风机前吸力略有波动，煤气温度没有明显变化，发现氧分析仪取样用的蒸汽压从正常的0.6MPa升至1.15MPa，可能在给蒸汽管道保温过程中碰到了取样用蒸汽的阀门。检查未发
