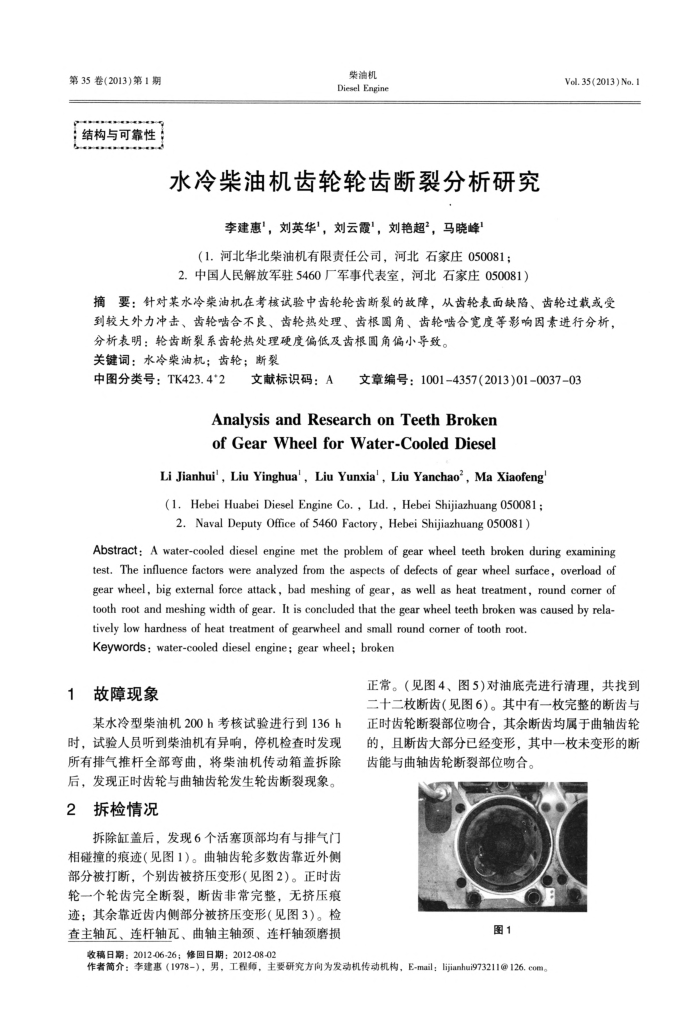

第35卷(2013)第1期结构与可靠性
柴油机 Diesel Engine
水冷柴油机齿轮轮齿断裂分析研究
李建惠"，刘英华'，刘云霞，刘艳超”，马晓峰
（1.河北华北柴油机有限责任公司，河北石家庄050081； 2.中国人民解放军驻5460厂军事代表室，河北石家庄050081）
Vol. 35(2013) No. 1
摘要：针对某水冷荣油机在考核试验中齿轮轮齿断裂的故障，从齿轮表面缺陷、齿轮过载或受到较大外力冲击、齿轮啮合不良、齿轮热处理、齿根圆角、齿轮啮合宽度等影响因素进行分析，
分析表明：轮齿断裂系齿轮热处理硬度偏低及齿根圆角偏小导致。关键词：水冷柴油机；齿轮；断裂
中图分类号：TK423.4*2
文献标识码：A
文章编号：10014357(2013)01003703
AnalysisandResearchonTeethBroken of GearWheelforWater-CooledDiesel
Li Jianhui',Liu Yinghua',Liu Yunxia',Liu Yanchao’,Ma Xiaofeng(1. Hebei Huabei Diesel Engine Co., Lid., Hebei Shijiazhuang 050081 ; 2. Naval Deputy Office of 5460 Factory, Hebei Shijiazhuang 050081)
Abstract: A water-cooled diesel engine met the problem of gear wheel teeth broken during examining test. The influence factors were analyzed from the aspects of defects of gear wheel surface, overload of gear wheel, big external force attack, bad meshing of gear, as well as heat treatment, round corner of tooth root and meshing width of gear. It is concluded that the gear wheel teeth broken was caused by rela-
tively low hardness of heat treatment of gearwheel and small round cormer of tooth root. Keywords: water-cooled diesel engine; gear wheel; broken
故障现象 1
某水冷型柴油机200h考核试验进行到136h
时，试验人员听到柴油机有异响，停机检查时发现所有排气推杆全部弯曲，将柴油机传动箱盖拆除后，发现正时齿轮与曲轴齿轮发生轮齿断裂现象。 2拆检情况
拆除缸盖后，发现6个活塞顶部均有与排气门相碰撞的痕迹（见图1）。曲轴齿轮多数齿靠近外侧部分被打断，个别齿被挤压变形（见图2）。正时齿轮一个轮齿完全断裂，断齿非常完整，无挤压痕迹；其余靠近齿内侧部分被挤压变形（见图3）。检查主轴瓦、连杆轴瓦、曲轴主轴颈、连杆轴颈磨损
正常。（见图4、图5)对油底壳进行清理，共找到二十二枚断齿（见图6）。其中有一枚完整的断齿与正时齿轮断裂部位吻合，其余断齿均属于曲轴齿轮的，且断齿大部分已经变形，其中一枚未变形的断齿能与曲轴齿轮断裂部位吻合。
图1
收稿日期：2012-06-26；修回日期：2012-08-02
作者简介：李建事（1978-），男，工程师，主要研究方向为发动机传动机构，E-mail；lijianhui973211@126.com。
