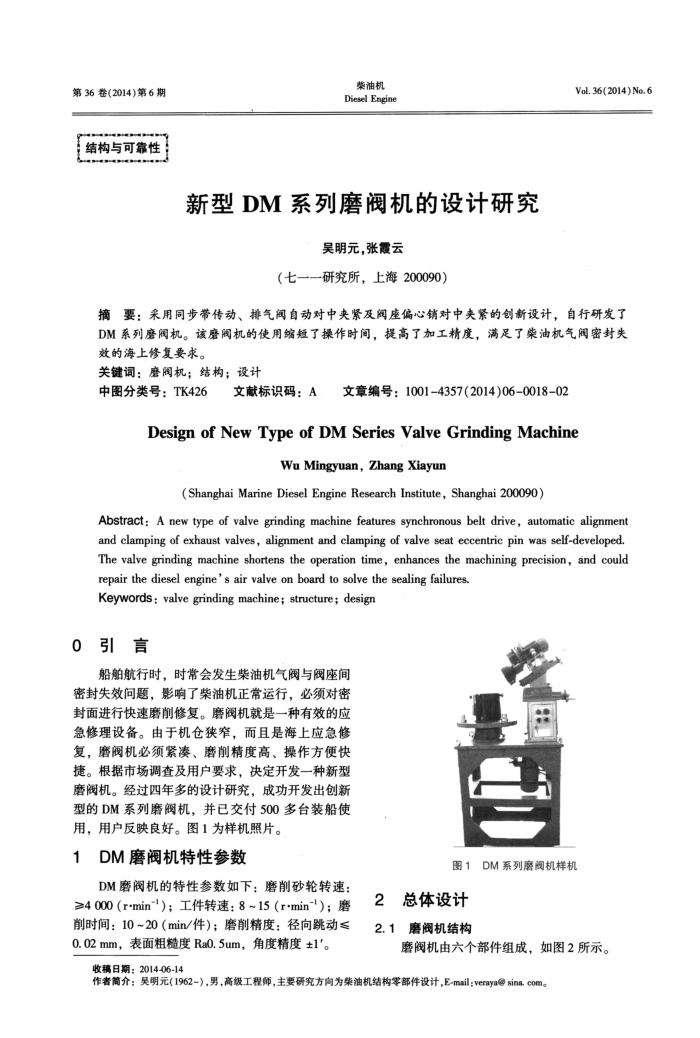

第36卷(2014)第6期结构与可靠性
柴油机 Diesel Engine
新型DM系列磨阀机的设计研究
吴明元，张霞云
（七一一研究所，上海200090）
Vol. 36(2014) No. 6
摘要：采用同步带传动、排气阀自动对中夹紧及间座偏心销对中夹紧的创新设计，自行研发了 DM系列磨阀机。该磨阀机的使用缩短了操作时间，提高了加工精度，满足了柴油机气阀密封失效的海上修复要求。
关键词：磨阔机；结构：设计
中图分类号：TK426
文章编号：1001-4357(2014)06-0018-02
文献标识码：A
Design of NewType of DM SeriesValveGrinding Machine
WuMingyuan，ZhangXiayun
(Shanghai Marine Diesel Engine Research Institute, Shanghai 200090)
Abstract: A new type of valve grinding machine features synchronous belt drive, automatic alignment aaseeasaease The valve grinding machine shortens the operation time, enhances the machining precision, and could
repair the diesel engine's air valve on board to solve the sealing failures. Keywords: valve grinding machine; structure; design
0引言
船舶航行时，时常会发生柴油机气阀与阀座间密封失效问题，影响了柴油机正常运行，必须对密封面进行快速磨削修复。磨阀机就是一种有效的应急修理设备。由于机仓狭窄，而且是海上应急修复，磨阀机必须紧凑、磨削精度高、操作方便快捷。根据市场调查及用户要求，决定开发一种新型磨阀机。经过四年多的设计研究，成功开发出创新型的DM系列磨阀机，并已交付500多台装船使用，用户反映良好。图1为样机照片。
DM磨阀机特性参数
DM磨阀机的特性参数如下：磨削砂轮转速： ≥4000（r*min*"）：工件转速：8~15（r*min-"）：磨削时间：10~20（min/件）；磨削精度：径向跳动≤ 0.02mm，表面粗糙度Ra0.5um，角度精度±1'。
图1DM系列磨阀机样机
2
总体设计 2.1磨阀机结构
磨阀机由六个部件组成，如图2所示。
收稿日期：2014-06-14
作者简介：吴明元（1962-），男，高级工程师，主要研究方向为柴油机结构零部件设计，E-mail：veraya@sina.com。
