机床电气实训台智能化考核装置的设计
黄颖松广东省中山市中等专业学校广东中山
1528458
【文享摘要】
机床电气实训台的智能化考核功能非常实用，本文介绍了单片机型智能化考装置的设计，该装置持有随机和手动设置故障功能.操作简便、便于制作，电路可靠，能代替复杂的计算机型智能化考核系统，适合职业学税
自主研制或改造机床电气实训台。【关键词】
机床电气实训台；智能化考核；单片
机；随机数 0引言
机床电气维修是中级维修电工技能考证中重要的考核项目，学生需要长时间操作机床电气实训台进行故障维修实训才能掌握好该项目的技能。很多职业学校都建设了机床电气实训室.配置有各种型号的机床电气实训台多张，实训台上使用 20-30个开关切断电路模拟产生故障。当全部实训台进行实训或技能考证时，教师设
置故障和验证学生排除故障正确性的工作量很大，因此实现机床电气维修实训的智能化考核.能减轻教师的劳动强度和提高实训效率，经过分析，应用单片机技术设计
的智能化考核装置能完成这一功能， 1设计方案
1.1中级维修电工机床电气故障维修考核要求
按照中级维修电工考核大纲.机床电气故障维修考核要求考评员先在机床电气模拟电路板上设置隐蔽故障3处，其中主回路1处.控制回路2处，考评员可将故障现象告知考生，考生必须单独排除故障，考试时间为45分钟。
1.2智能化考核装置的功能设计
（1障设置时教师通过通控器控制实训台上智能化考核装置随机或手动产生含有3个故障点的考题，并进行45分钟倒计时显示在显示屏上，共有30套预设的考题（2)学生排除故障时查出故障点
电源电路 ★
LCD12864显示
红外递控接收
电路健盘电路
提示音电路
红外遥控接收电路
ISP程序下载接口
REIHX1838
G
R
10a
25 R
10KS
GD 30pf
M
[30pF
A
单片机最小系统
中国 XTAL2 SS
U1AT89852 GP
您时限院四
P2 22 21
电源电路
AT89S52 单片机最小系统

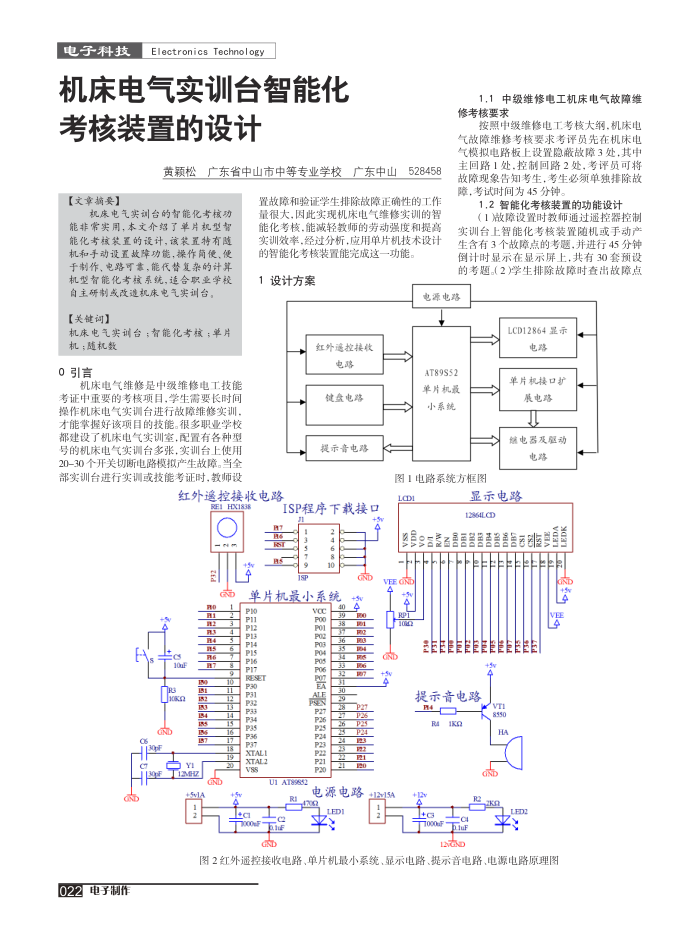

图1电路系统方框图
LCDI
电路
单片机接口扩展电路能电器及驱动电路
显示电路 12864LCD
美医生最最量导品量管司 VEE
GD +5k
+12v15A
主鞋全生提示音电路
VT
F4
8550
R4
IKO
HA 南
LED 体
12D
图2红外通控接收电路、单片机最小系统、显示电路、提示音电路、电源电路原理图
