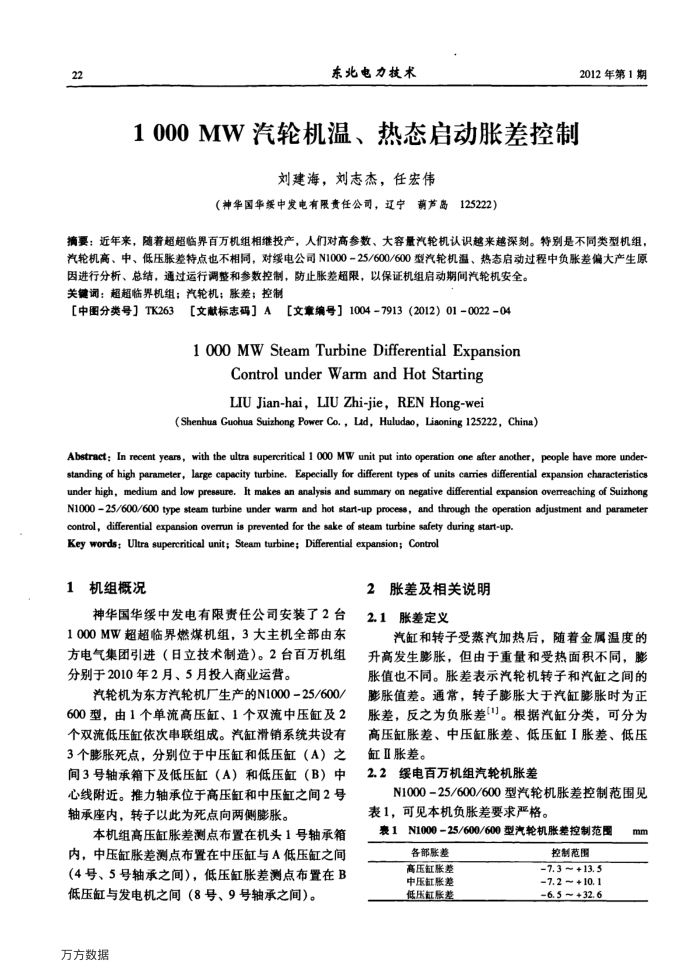

东北电力技术
2012年第1期
1000MW汽轮机温、热态启动胀差控制
刘建海，刘志态，任宏伟
（神华国华绥中发电有限责任公司，辽宁萌芦岛125222）
摘要：近年来，随着超超临界百万机组相继投产，人们对高参数、大容量汽轮机认识越来越深刻。特别是不同类型机组，汽轮机高、中、低压胀差待点也不相同，对绥电公司N1000-25/600/600型汽轮机温、热态启动过程中负胀差偏大产生原
因进行分析、总结，通过运行调整和参数控制，防止胀差超限，以保证机组启动期间汽轮机安全。关键调：超超临界机组；汽轮机；账差；控制
［中图分类号］】TK263[文献标志码］A［文章编号］1004-7913（2012】01-0022-04
1000 MW Steam Turbine Differential Expansion
Control under Warm and Hot Starting LIU Jian-hai, LIU Zhi-jie, REN Hong-wei
(Shenhua Guohua Suizhong Power Co.,Lad,Huludao,Liaoning 125222,China)
Abstract: In recent years, with the ultra supercritical1oo0 MW unit put into operation one after another, people have more under-standing of high parameter, large capacity turbine, Eapecially for different types of units carries differential expansion characteristics under high, medium and low presure, It makes an analysis and summary on negative differential expansion overreaching of Suizhong N1000 25/600/600 type steam turbine under warm and hot start-up process, and through the operation adjustment and parameter
control, differential expansion ovemun is prevented for the sake of steam turbine safety during start-up. Key words;Ultra supercritical unit;Steam turbine; Differential expansion; Control
1机组概况
神华国华绥中发电有限责任公司安装了2台 1000MW超超临界燃煤机组，3大主机全部由东方电气集团引进（日立技术制造）。2台百万机组分别于2010年2月、5月投入商业运营。
汽轮机为东方汽轮机厂生产的N1000-25/600/ 600型，由1个单流高压缸、1个双流中压缸及2 个双流低压缸依次串联组成。汽缸滑销系统共设有 3个膨胀死点，分别位于中压缸和低压缸（A）之间3号轴承箱下及低压缸（A）和低压缸（B）中心线附近。推力轴承位于高压缸和中压缸之间2号轴承座内，转子以此为死点向两侧膨胀。
本机组高压缸胀差测点布置在机头1号轴承箱内，中压缸胀差测点布置在中压缸与A低压缸之间(4号、5号轴承之间），低压缸胀差测点布置在B
低压缸与发电机之间（8号、9号轴承之间）。万方数据
2胀差及相关说明 2.1胀差定义
汽缸和转子受蒸汽加热后，随着金属温度的升高发生膨胀，但由于重量和受热面积不同，膨胀值也不同。胀差表示汽轮机转子和汽缸之间的膨胀值差。通常，转子膨胀大于汽缸膨胀时为正胀差，反之为负胀差"]。根据汽缸分类，可分为高压缸胀差、中压缸胀差、低压缸I胀差、低压缸Ⅱ胀差。
2.2绥电百万机组汽轮机胀差
N1000-25/600/600型汽轮机胀差控制范围见表1，可见本机负胀差要求严格。
表1N1000=25/600/600型汽轮机胀差控制范围
各部账差高压缸胀差中压缸胀差低压缸胀差
控制范围 7. 3 ~ +13. 5 7. 2 ~ + 10. 1 6.5 ~ +32. 6
mm
