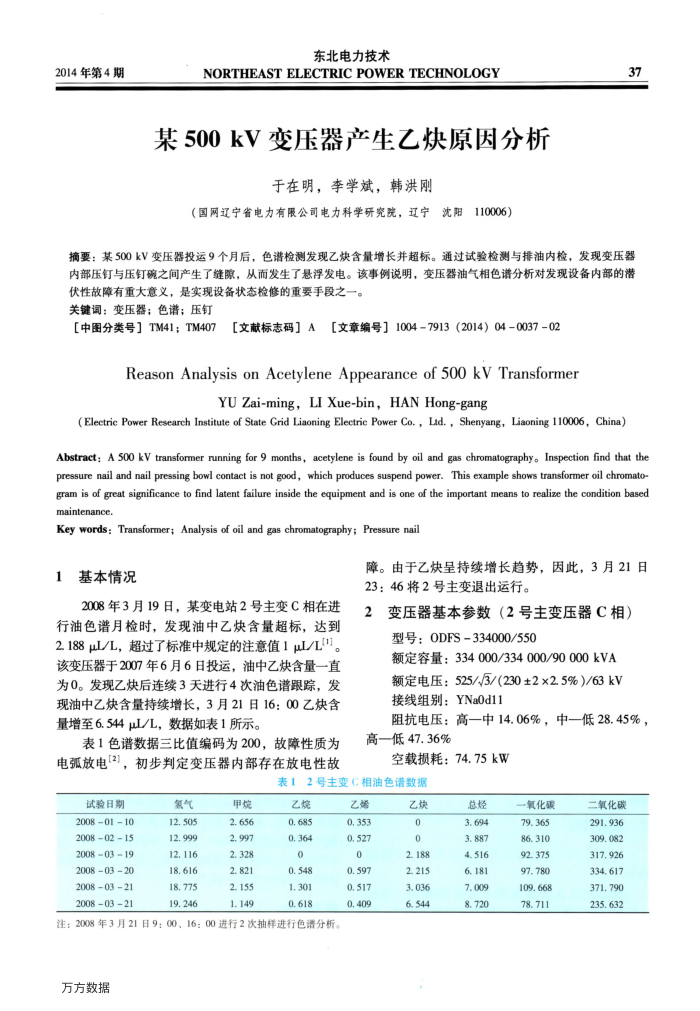

2014年第4期
东北电力技术
NORTHEAST ELECTRIC POWER TECHNOLOGY
某500kV变压器产生乙炔原因分析
于在明，李学斌，韩洪刚
（国网辽宁省电力有限公司电力科学研究院，辽宁沈阳110006）
37
摘要：某500kV变压器投运9个月后，色谱检测发现乙炔含量增长并超标。通过试验检测与排油内检，发现变压器内部压钉与压钉碗之间产生了缝隙，从而发生了悬浮发电。该事例说明，变压器油气相色谱分析对发现设备内部的潜
伏性故障有重大意义，是实现设备状态检修的重要手段之一。关键词：变压器；色谱；压钉
【中图分类号］TM41；TM407
[文献标志码］A
[文章编号］10047913（2014）04003702
ReasonAnalysisonAcetyleneAppearanceof5ookVTransformer
YU Zai-ming,LI Xue-bin,HAN Hong-gang
(Electric Power Research Institute of State Grid Liaoning Electric Power Co. , Lid. , Shenyang, Liaoning 110006, China)
Abstract: A 500 kV transformer running for 9 months, acetylene is found by oil and gas chromatography。 Inspection find that the pressure nail and nail pressing bowl contact is not good, which produces suspend power. This example shows transformer oil chromato-gram is of great significance to find latent failure inside the equipment and is one of the important means to realize the condition based maintenance.
Key words: Transformer; Analysis of oil and gas chromatography; Pressure nail
1
基本情况
2008年3月19日，某变电站2号主变C相在进
行油色谱月检时，发现油中乙炔含量超标，达到 2.188μL/L，超过了标准中规定的注意值1wL/L[1]。该变压器于2007年6月6日投运，油中乙炔含量一直为0。发现乙炔后连续3天进行4次油色谱跟踪，发现油中乙炔含量持续增长，3月21日16：00乙炔含量增至6.544μL/L，数据如表1所示。
表1色谱数据三比值编码为200，吉
故障性质为
电弧放电(23]，初步判定变压器内部存在放电性故
障。由于乙炔呈持续增长趋势，因此，3月21日 23：46将2号主变退出运行。
变压器基本参数（2号主变压器C相）型号：ODFS334000/550
额定容量：334000/334000/90000kVA 额定电压：525//3/(230±2×2.5%）/63kV 接线组别：YNaod11
阻抗电压：高一中14.06%，中一低28.45%，高—低47.36%
空载损耗：74.75kW
表2号主变C相油色谱数据
试验日期 200801 10 2008 0215 2008 03 19 2008 03 20 2008 03 21 2008 0321
氢气 12.505 12.999 12. 116 18.616 18. 775 19.246
甲烷 2.656 2.997 2.328 2.821 2. 155 1. 149
乙烷 0.685 0.364 0 0.548 1.301 0.618
注：2008年3月21日9：00、16：00进行2次抽样进行色谱分析。万方数据
乙烯 0.353 0.527 0 0.597 0.517 0.409
乙炔 0 0 2. 188 2. 215 3. 036 6.544
总烃 3.694 3.887 4.516 6.181 7. 009 8.720
一氯化碳 79.365 86.310 92.375 97.780 109.668 78.711
二氧化碳 291.936 309.082 317.926 334.617 371.790 235.632
