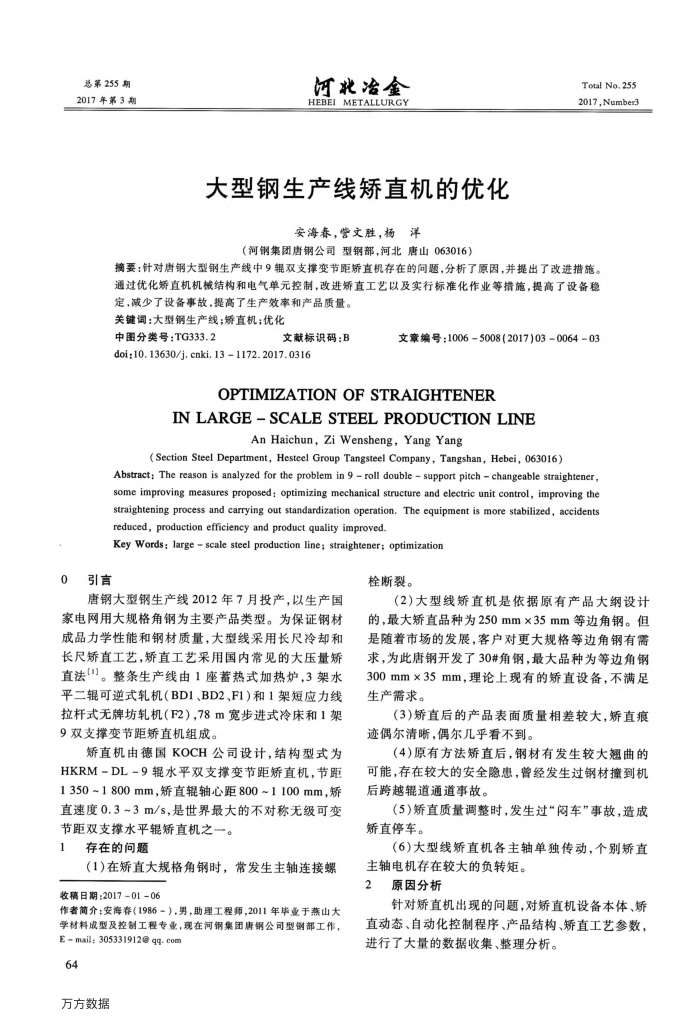

总第255期 2017年第3期
河北冶金 HEBEI METALLURGY
大型钢生产线矫直机的优化
安海春，营文胜，杨洋
（河钢集团唐钢公司型钢部，河北唐山063016）
Total No.255 2017,Number3
摘要：针对唐钢大型钢生产线中9辑双支撑变节距矫直机存在的间题，分析了原因，并提出了改进措施。通过优化矫直机机械结构和电气单元控制，改进矫直工艺以及实行标准化作业等措施，提高了设备稳
定，减少了设备事故，提高了生产效率和产品质量。关键调：大型钢生产线；矫直机；优化
中图分类号：TG333.2
文献标识码：B
doi;10. 13630/j. cnki. 13 1172. 2017. 0316
文章编号：10065008(2017)03006403
OPTIMIZATION OF STRAIGHTENER
INLARGE-SCALESTEELPRODUCTIONLINE
An Haichun,Zi Wensheng,Yang Yang
( Section Steel Department, Hesteel Group Tangsteel Company, Tangshan, Hebei, 063016)
Abstract: The reason is analyzed for the problem in 9 roll double support pitch changeable straightener, some improving measures proposed: optimizing mechanical structure and electric unit control, improving the straightening process and carrying out standardization operation. The equipment is more stabilized, accidents reduced, production efficiency and product quality improved.
Key Words; large scale steel production line; straightener; optimization
引言
唐钢大型钢生产线2012年7月投产，以生产国
家电网用大规格角钢为主要产品类型。为保证钢材成品力学性能和钢材质量，大型线采用长尺冷却和长尺矫直工艺，矫直工艺采用国内常见的大压量矫直法[1]。整条生产线由1座蓄热式加热炉，3架水平二辊可逆式轧机（BD1、BD2、F1）和1架短应力线拉杆式无牌坊轧机（F2），78m宽步进式冷床和1架 9双支撑变节距矫直机组成。
矫直机由德国KOCH公司设计，结构型式为 HKRM-DL-9辊水平双支撑变节距矫直机，节距 1350~1800mm，矫直辑轴心距800~1100mm，矫直速度0.3~3m/s，是世界最大的不对称无级可变节距双支撑水平辑矫直机之一。
1
存在的问题
（1）在矫直大规格角钢时，常发生主轴连接螺
收稿日期：201701-06
作者简介：安海春（1986-），男，助理工程师，2011年毕业于燕山大学材料成型及控制工程专业，现在河钢集团唐锅公司型钢部工作，
Email; 305331912@qq.com 64
万方数据
栓断裂。
(2)大型线矫直机是依据原有产品大纲设计的，最大矫直品种为250mm×35mm等边角钢。但是随着市场的发展，客户对更大规格等边角钢有需求，为此唐钢开发了30#角钢，最大品种为等边角钢 300mm×35mm，理论上现有的矫直设备，不满足生产需求。
(3)矫直后的产品表面质量相差较大，矫直痕迹偶尔清晰，偶尔几乎看不到。
(4)原有方法矫直后，钢材有发生较大翘曲的可能，存在较大的安全隐患，曾经发生过钢材撞到机后跨越辊道通道事故。
(5)矫直质量调整时，发生过“问车"事故，造成矫直停车。
(6)大型线矫直机各主轴单独传动，个别矫直主轴电机存在较大的负转矩。
原因分析
针对矫直机出现的间题，对矫直机设备本体、矫直动态、自动化控制程序、产品结构、矫直工艺参数，进行了大量的数据收集、整理分析。
