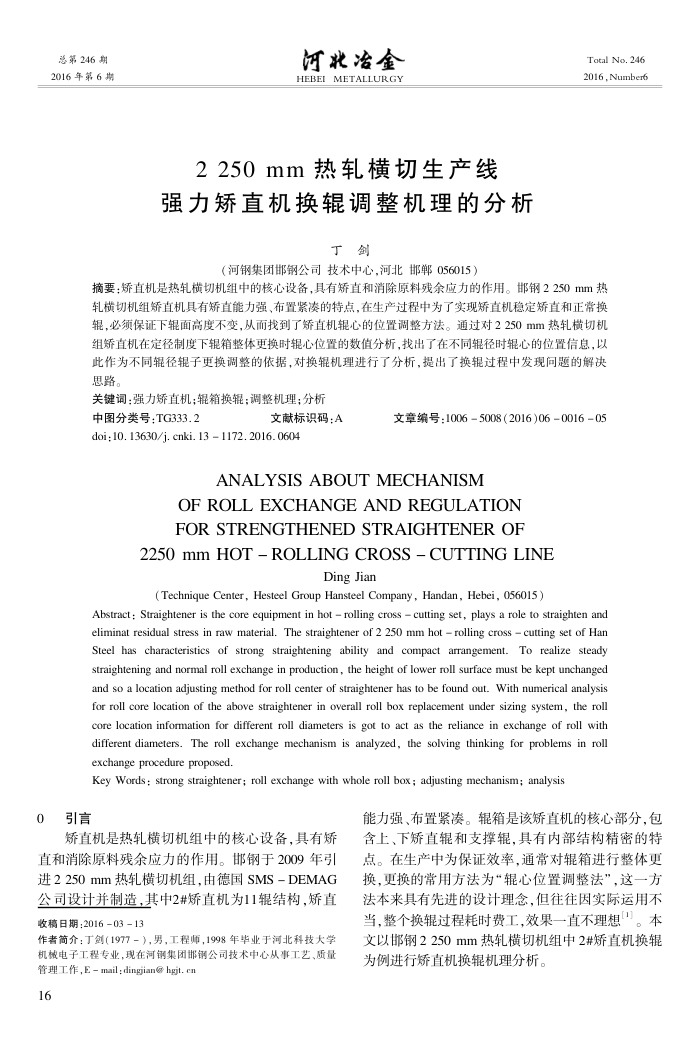

总第246期 2016年第6期
河北冶金 HEBEIMETALLURGY
2250mm热轧横切生产线
强力矫直机换辊调整机理的分析
丁剑
（河钢集团邯钢公司技术中心，河北邯郸056015）
Total No.246 2016 , Number6
摘要：矫直机是热轧横切机组中的核心设备，具有矫直和消除原料残余应力的作用。邮钢2250mm热轧横切机组矫直机具有矫直能力强、布置紧凌的特点，在生产过程中为了实现矫直机稳定矫直和正常换辑，必须保证下辑面高度不变，从而找到了矫直机辑心的位置调整方法。通过对2250mm热轧横切机
此作为不同辑径辊子更换调整的依据，对换辑机理进行了分析，提出了换辊过程中发现问题的解决思路。
关键词：强力矫直机；辊箱换辊；调整机理；分析
中图分类号：TG333.2
文献标识码：A
doi;10.13630/j. cnki. 13 1172.2016. 0604
文章编号：10065008(2016)06001605
ANALYSISABOUTMECHANISM
OFROLLEXCHANGEANDREGULATION FORSTRENGTHENEDSTRAIGHTENEROF
225OmmHOT-ROLLINGCROSS-CUTTINGLINE
DingJian
( Technique Center, Hesteel Group Hansteel Company, Handan, Hebei, 056015 )
Abstract : Straightener is the core equipment in hot rolling cross cutting set, plays a role to straighten and eliminat residual stress in raw material. The straightener of 2 250 mm hot rolling cross cutting set of Han Steel has characteristics of strong straightening ability and compact arrangement. To realize steady straightening and normal roll exchange in production, the height of lower roll surface must be kept unchanged and so a location adjusting method for roll center of straightener has to be found out. With numerical analysis for roll core location of the above straightener in overall roll box replacement under sizing system, the roll core location information for different roll diameters is got to act as the reliance in exchange of roll with different diameters. The roll exchange mechanism is analyzed, the solving thinking for problems in roll exchange procedure proposed.
Key Words : strong straightener; roll exchange with whole roll box ; adjusting mechanism; analysis
0
引言
矫直机是热轧横切机组中的核心设备，具有矫
直和消除原料残余应力的作用。邮钢于2009年引进2250mm热轧横切机组，由德国SMS-DEMAG 公司设计并制造，其中2#矫直机为11辊结构，矫直收稿日期：2016-03-13
作者简介：丁剑（1977－），男，工程师，1998年毕业于河北科技大学机械电子工程专业，现在河钢集团邯公司技术中心从事工艺、质量
管理工作,E mail ; dingjian@ hgit. en 16
能力强、布置紧凑。辊箱是该矫直机的核心部分，包含上、下矫直辊和支撑辊，具有内部结构精密的特点。在生产中为保证效率，通常对辑辊箱进行整体更换，更换的常用方法为“辑心位置调整法”，这一方法本来具有先进的设计理念，但往往因实际运用不当，整个换辊过程耗时费工，效果一直不理想”。本文以邮钢2250mm热轧横切机组中2#矫直机换辑为例进行矫直机换辊机理分析。
