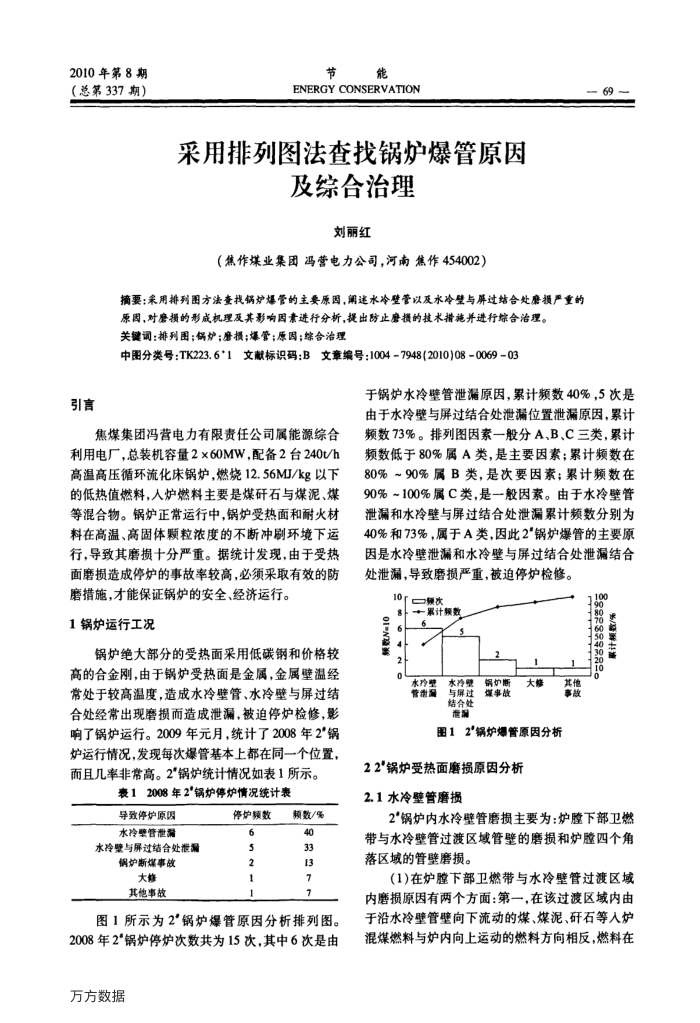

采用排列图法查找锅炉爆管原因
及综合治理
刘丽红
（焦作煤业集团冯营电力公司，河南焦作454002）
摘要：采用排列图方法查找锅炉爆管的主要原固，阐速水冷壁管以及水冷墅与屏过结合处鹿损严重的
原因，对展损的形成机理及其影响因素进行分析，提出防止磨损的技术措施并进行综合治理。关键调：排列图：锅炉；房损；爆管；原固；综合治理
中图分类号：TK223.6*1文献标识码：B文章编号：1004-7948(2010)08-0069-03
引言
焦煤集团冯营电力有限责任公司属能源综合利用电厂，总装机容量2×60MW，配备2台240t/h 高温高压循环流化床锅炉，燃烧12.56MJ/kg以下的低热值燃料，人炉燃料主要是煤研石与煤泥、煤等混合物。锅炉正常运行中，锅炉受热面和耐火材料在高温、高固体颗粒浓度的不断冲刷环境下运行，导致其磨损十分严重。据统计发现，由于受热面磨损造成停炉的事故率较高，必须采取有效的防
磨措施，才能保证锅炉的安全、经济运行。 1锅炉运行工况
锅炉绝大部分的受热面采用低碳钢和价格较高的合金刚，由于锅炉受热面是金属，金属壁温经常处于较高温度，造成水冷壁管、水冷壁与屏过结合处经常出现磨损而造成泄漏，被迫停炉检修，影响了锅炉运行。2009年元月，统计了2008年2"锅炉运行情况，发现每次爆管基本上都在同一个位置，而且几率非常高。2"锅炉统计情况如表1所示。
表12008年2"锅炉停炉情况统计表
导致停炉原因水冷整管泄漏
水冷壁与屏过结合处泄漏
锅炉断煤事故大饺其他事故
停炉频数 6 5 2 1
频数/% 40 33 13 7 7
图1所示为2*锅炉爆管原因分析排列图。 2008年2"锅炉停炉次数共为15次，其中6次是由万方数据
69
于锅炉水冷壁管泄漏原因，累计频数40%，5次是由于水冷壁与屏过结合处泄漏位置泄漏原因，累计频数73%。排列图因素一般分A、B、C三类.累计频数低于80%属A类，是主要因素；累计频数在 80%~90%属B类，是次要因素；累计频数在 90%~100%属C类，是一般因素。由于水冷壁管泄漏和水冷壁与屏过结合处泄漏累计频数分别为 40%和73%，属于A类，因此2"锅炉爆管的主要原因是水冷壁泄漏和水冷壁与屏过结合处泄漏结合处泄漏，导致磨损严重，被迫停炉检修。
10领次 +累计频数 8
N=10 6
4 2
水冷塑
水冷壁
管准漏
与屏过结合处危漏
锅炉断煤事故
大修
#心%/
其他事故
图12"锅炉爆管原因分析
22"锅炉受热面磨损原因分析 2.1水冷壁管磨损
2*锅炉内水冷壁管磨损主要为：炉膜下部卫燃带与水冷壁管过渡区域管壁的磨损和炉瞳四个角落区域的管壁磨损。
(1)在炉下部卫燃带与水冷壁管过渡区域内磨损原因有两个方面：第一，在该过渡区域内由于沿水冷壁管壁向下流动的煤、煤泥、研石等人炉混煤燃料与炉内向上运动的燃料方向相反，燃料在
