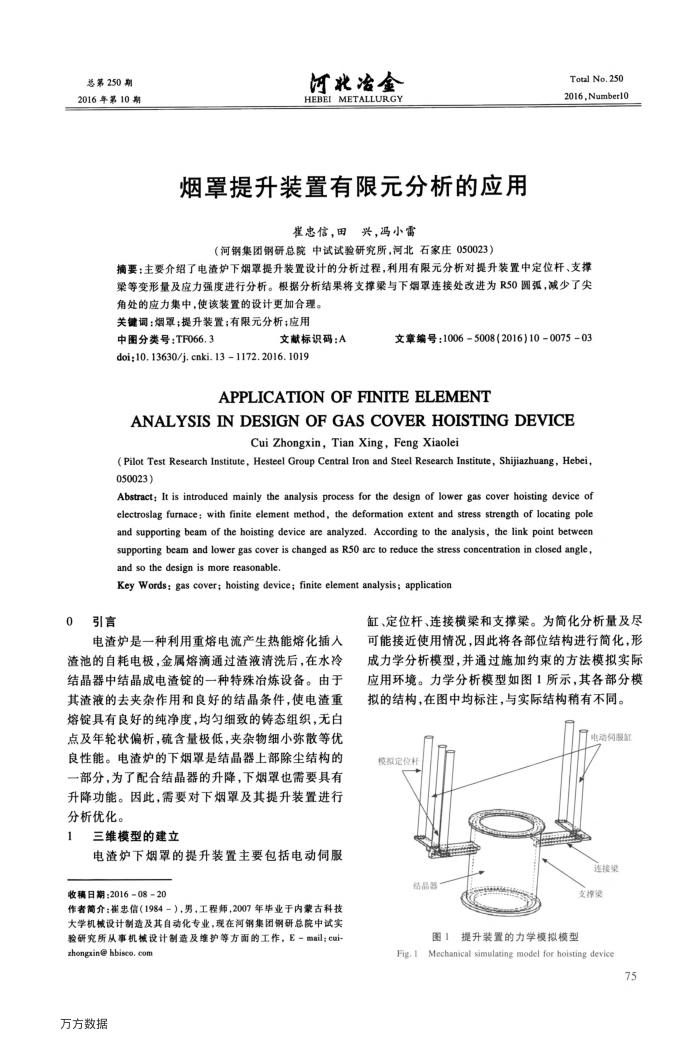

总第250期 2016年第10期
河北金 HEBEI METALLURGY
烟罩提升装置有限元分析的应用
崔患信，田
兴，冯小雷
（河钢集团钢研总院中试试验研究所，河北石家庄050023）
Total No.250 2016,Number10
摘要：主要介绍了电渣炉下烟罩提升装置设计的分析过程，利用有限元分析对提升装置中定位杆、支撑梁等变形量及应力强度进行分析。根据分析结果将支择撑梁与下烟罩连接处改进为R50圆弧，减少了尖
角处的应力集中，使该装置的设计更加合理。关键词：烟罩；提升装置；有限元分析；应用
中图分类号：TF066.3
文献标识码：A
doi;10. 13630/j. cnki. 13 1172. 2016. 1019
文章编号：10065008(2016)10007503
APPLICATION OF FINITEELEMENT
ANALYSISINDESIGNOFGASCOVERHOISTINGDEVICE
Cui Zhongxin, Tian Xing, Feng Xiaolei
( Pilot Test Research Institute, Hesteel Group Central Iron and Steel Research Institute, Shijiazhuang, Hebei, 050023)
Abstract: It is introduced mainly the analysis process for the design of lower gas cover hoisting device of electroslag furnace: with finite element method, the deformation extent and stress strength of locating pol and supporting beam of the hoisting device are analyzed. According to the analysis, the link point between supporting beam and lower gas cover is changed as R50 arc to reduce the stress concentration in closed angle, and so the design is more reasonable.
Key Words: gas cover; hoisting device; finite element analysis; application
引言
电渣炉是一种利用重熔电流产生热能熔化插入
渣池的自耗电极，金属熔滴通过渣液清洗后，在水冷结晶器中结晶成电渣锭的一种特殊冶炼设备。由于其渣液的去夹杂作用和良好的结晶条件，使电渣重熔锭具有良好的纯净度，均匀细致的铸态组织，无白点及年轮状偏析，硫含量极低，夹杂物细小弥散等优良性能。电渣炉的下烟罩是结晶器上部除尘结构的一部分，为了配合结晶器的升降，下烟罩也需要具有升降功能。因此，需要对下烟罩及其提升装置进行分析优化。
1
三维模型的建立
电渣炉下烟罩的提升装置主要包括电动伺服
收稿日期：2016-08-20
作者简介：崔忠信（1984-），男，工程师，2007年毕业于内蒙古科技大学机械设计制造及其自动化专业，现在河钢集团钢研总院中试实验研究所从事机械设计制造及维护等方面的工作，E-mail：cui-
zhongxin@ hbisco. com 万方数据
缸、定位杆、连接横梁和支撑渠。为简化分析量及尽可能接近使用情况，因此将各部位结构进行简化，形成力学分析模型，并通过施加约束的方法模拟实际应用环境。力学分析模型如图1所示，其各部分模拟的结构，在图中均标注，与实际结构稍有不同。
电动何服款工
模数定位杆
连接染
结品器
支撑巢
提升装置的力学模拟模型图
Fig.1
Mechanical simulating model for hoisting device
75
