2013年第8期（总第95期）技术研究
与节：
经源
ENERGYANDENERGYCONSERVATION

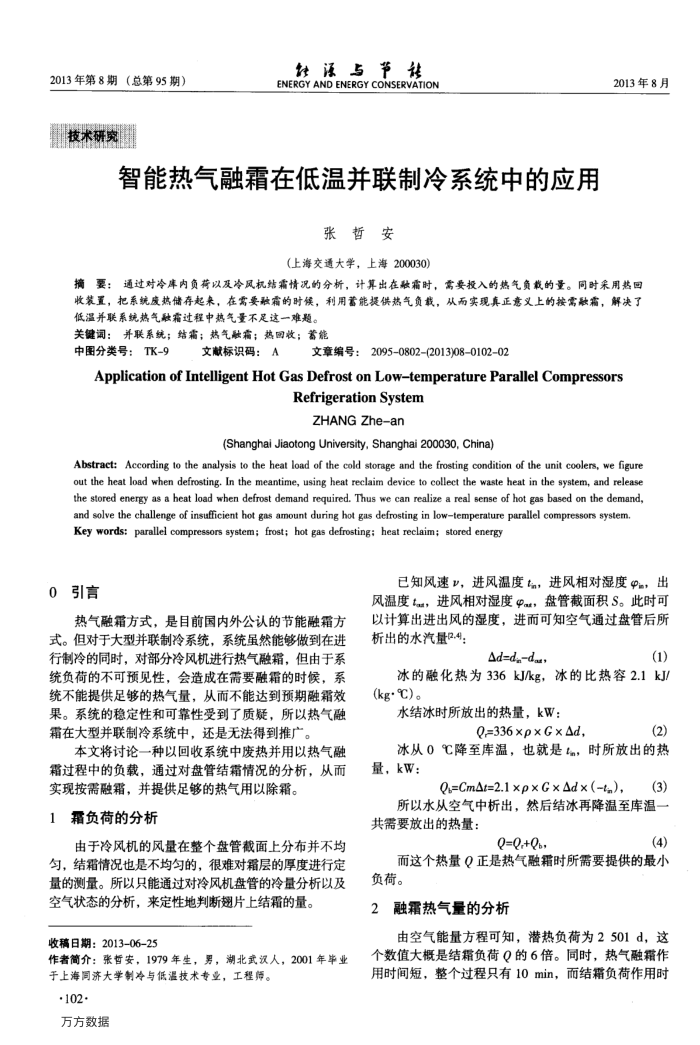

智能热气融霜在低温并联制冷系统中的应用
张哲安
（上海交通大学，上海200030)
2013年8月
摘要：通过对冷库内负荷以及冷风机结霜情况的分析，计算出在融霜时，需要投入的热气负载的量。同时采用热回收装置，把系统废然储存起来，在需要融霜的时候，利用蓄能提供热气负载，从而实现真正意义上的按需融霜，解决了
低温并联系统热气融霜过程中热气量不足这一难题。关键词：并联系统；结霜；热气融霜；热团收；蓄能
中图分类号：TK-9
文献标识码：A
文章编号：20950802(2013)08010202
ApplicationofIntelligentHotGasDefrostonLow-temperatureParallelCompressors
RefrigerationSystem ZHANG Zhe-an
(Shanghai Jiaotong University, Shanghai 200030, China)
Abstract:According to the analysis to the heat load of the cold storage and the frosting condition of the unit coolers, we figure out the heat load when defrosting. In the meantime, using heat reclaim device to collect the waste heat in the system, and release the stored energy as a heat load when defrost demand required. Thus we can realize a real sense of hot gas based on the demand. and solve the challenge of insufficient hot gas amount during hot gas defrosting in lowtemperature parallel compressors system. Key words: parallel compressors system; frost; hot gas defrosting; heat reclaim; stored energy
0引言
热气融霜方式，是目前国内外公认的节能融霜方式。但对于大型并联制冷系统，系统虽然能够做到在进行制冷的同时，对部分冷风机进行热气融霜，但由于系统负荷的不可预见性，会造成在需要融霜的时候，系统不能提供足够的热气量，从而不能达到预期融霜效果。系统的稳定性和可靠性受到了质疑，所以热气融霜在大型并联制冷系统中，还是无法得到推广。
本文将讨论一种以回收系统中废热并用以热气融霜过程中的负载，通过对盘管结霜情况的分析，从而实现按需融霜，并提供足够的热气用以除霜。
霜负荷的分析
由于冷风机的风量在整个盘管截面上分布并不均匀，结霜情况也是不均匀的，很难对霜层的厚度进行定量的测量。所以只能通过对冷风机盘管的冷量分析以及
空气状态的分析，来定性地判断翅片上结霜的量。收稿日期：2013-06-25
作者简介：张哲安，1979年生，男，湖北武汉人，2001年毕业
于上海同济大学制冷与低温技术专业，工程师。·102·
万方数据
已知风速v，进风温度t，进风相对湿度i，出风温度ta，进风相对湿度Φat，盘管截面积S。此时可以计算出进出风的湿度，进而可知空气通过盘管后所析出的水汽量2.4；
Ad=d-dars
(1)
冰的融化热为336kJ/kg，冰的比热容2.1kJ/(kg.℃)。
水结冰时所放出的热量，kW：
Q=336×p×G×Ad，
(2)
冰从0℃降至库温，也就是，时所放出的热
量，kw：
Qu=CmAt=2.1×p×G×Ad×(-t),
(3)
所以水从空气中析出，然后结冰再降温至库温一共需要放出的热量：
Q=Q:+Qb，
(4)
而这个热量Q正是热气融霜时所需要提供的最小负荷。
融霜热气量的分析 2
由空气能量方程可知，潜热负荷为2501d，这个数值大概是结霜负荷Q的6倍。同时，热气融霜作用时间短，整个过程只有10min，而结霜负荷作用时
