第37卷第5期
化肥工业
2010年10月

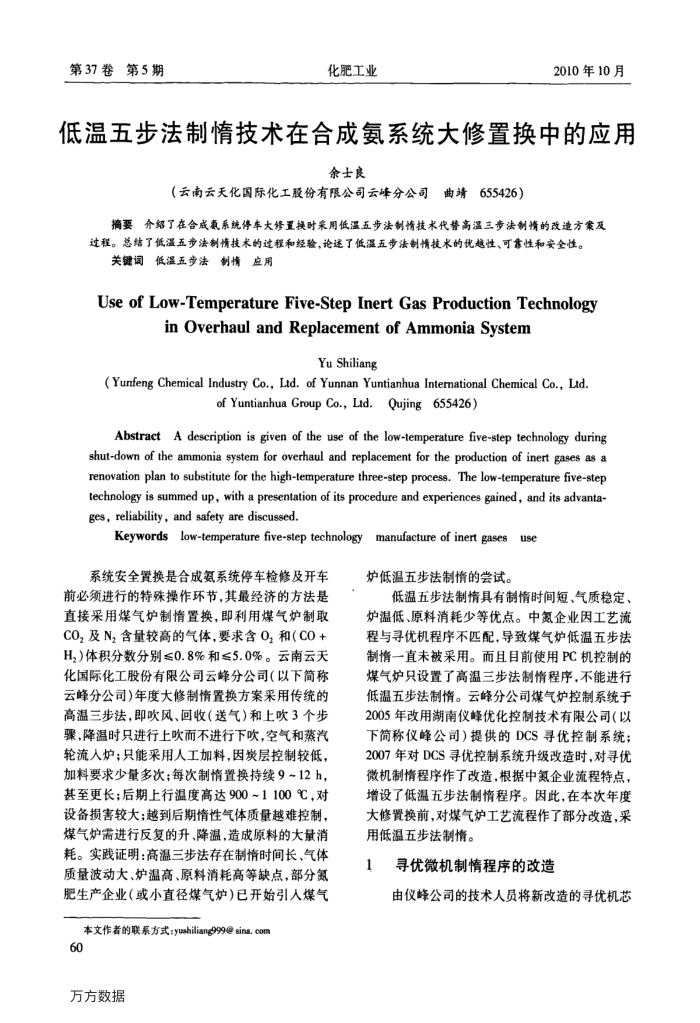

低温五步法制情技术在合成氨系统大修置换中的应用
余士良
（云南云天化国际化工股份有限公司云峰分公司曲靖655426）
摘要介绍了在合成氨系统停车大修置换时采用低温五步法制情技术代替高温三步法制情的改造方案及过程。总结了低温五步法制情技术的过程和经验，论述了低温五步法制情技术的优越性、可意性和安全性。
关键词低温五步法制情应用
UseofLow-TemperatureFive-StepInertGasProductionTechnology
inOverhaulandReplacementof AmmoniaSystem
Yu Shiliang
(Yunfeng Chemical Industry Co., Lid. of Yunnan Yuntianhua Intemational Chemical Co., Ltd
of Yuntianhua Group Co.,Lid.Qujing655426)
AbstractA description is given of the use of the low-temperature five-step technology during shut-down of the ammonia system for overhaul and replacement for the production of inert gases as a renovation plan to substitute for the high-temperature three-step process. The low-temperature five-step technology is summed up, with a presentation of its procedure and experiences gained, and its advanta ges, reliability, and safety are discussed.
Keywords low-temperature five-step technology manufacture of inert gases use
系统安全置换是合成氨系统停车检修及开车前必须进行的特殊操作环节，其最经济的方法是直接采用煤气炉制情置换，即利用煤气炉制取 CO，及N，含量较高的气体，要求含O，和(CO+ H，)体积分数分别≤0.8%和≤5.0%。云南云天化国际化工股份有限公司云峰分公司（以下简称云峰分公司)年度大修制情置换方案采用传统的高温三步法，即吹风、回收（送气)和上吹3个步骤，降温时只进行上吹而不进行下吹，空气和蒸汽轮流人炉；只能采用人工加料，因炭层控制较低，加料要求少量多次；每次制情置换持续9~12h，甚至更长；后期上行温度高达900~1100℃，对设备损害较大；越到后期情性气体质量越难控制，煤气炉需进行反复的升、降温，造成原料的大量消耗。实践证明：高温三步法存在制情时间长、气体质量波动大、炉温高、原料消耗高等缺点，部分氮肥生产企业（或小直径煤气炉)已开始引人煤气
本文作者的联系方式：yushiliang999@sina.com 09
万方数据
炉低温五步法制情的尝试。
低温五步法制情具有制情时间短、气质稳定、炉温低、原料消耗少等优点。中氮企业因工艺流程与寻优机程序不匹配，导致煤气炉低温五步法制情一直未被采用。而且目前使用PC机控制的煤气炉只设置了高温三步法制情程序，不能进行低温五步法制情。云峰分公司煤气炉控制系统于 2005年改用湖南仪峰优化控制技术有限公司（以下简称仪峰公司）提供的DCS寻优控制系统； 2007年对DCS寻优控制系统升级改造时，对寻优微机制情程序作了改造，根据中氮企业流程特点，增设了低温五步法制情程序。因此，在本次年度大修置换前，对煤气炉工艺流程作了部分改造，采用低温五步法制情。
寻优微机制惰程序的改造
由仪峰公司的技术人员将新改造的寻优机芯
