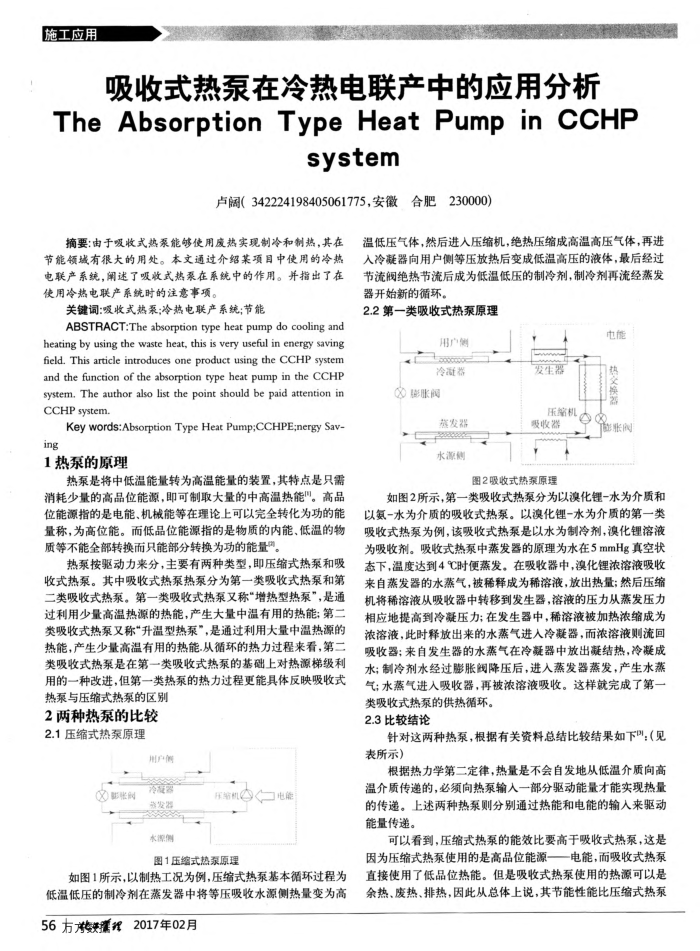

吸收式热泵在冷热电联产中的应用分析
The Absorption Type Heat Pump in CCHP
system
卢阔（342224198405061775，安徽合肥230000)
摘要：由于吸收式热泵能够使用废热实现制冷和制热，其在节能领城有很大的用处。本文通过介绍某项目中使用的冷热电联产系统，阐述了吸收式热泵在系统中的作用。并指出了在使用冷热电联产系统时的注意事项
关键词：吸收式热系；冷热电联产系统；节能
ABSTRACT:The absorption type heat pump do cooling and heating by using the waste heat, this is very useful in energy saving field. This article introduces one product using the CCHP system and the function of the absorption type heat pump in the CCHP system, The author also list the point should be paid attention in CCHP system.
Key words:Absorption Type Heat Pump;CCHPE;nergy Sav-ing
1热泵的原理
热泵是将中低温能量转为高温能量的装置，其特点是只需消耗少量的高品位能源，即可制取大量的中高温热能"。高品位能源指的是电能、机械能等在理论上可以完全转化为功的能量称，为高位能。而低品位能源指的是物质的内能、低温的物质等不能全部转换而只能部分转换为功的能量"
热泵按驱动力来分，主要有两种类型，即压缩式热乘和吸收式热泵。其中吸收式热泵热泵分为第一类吸收式热泵和第二类吸收式热泵。第一类吸收式热泵又称"增热型热泵”，是通过利用少量高温热源的热能，产生大量中温有用的热能；第二类吸收式热泵又称“升温型热泵”，是通过利用大量中温热源的热能，产生少量高温有用的热能.从循环的热力过程来看，第二类吸收式热泵是在第一类吸收式热泵的基础上对热源梯级利用的一种改进，但第一类热泵的热力过程更能具体反映吸收式
热泵与压缩式热泵的区别 2两种热泵的比较 2.1压缩式热泵原理
水源侧
图1压缩式热泵原理
如图1所示，以制热工况为例，压缩式热泵基本循环过程为低温低压的制冷剂在蒸发器中将等压吸收水源侧热量变为高 56方灌纪2017年02月
温低压气体，然后进人压缩机，绝热压缩成高温高压气体，再进入冷疑器向用户侧等压放热后变成低温高压的液体，最后经过节流阀绝热节流后成为低温低压的制冷剂，制冷剂再流经蒸发器开始新的循环。
2.2第一类吸收式热泵原理
电能
用广侧
冷器
彩眼阀
兼发器水源侧
发生器
压霸机要收器
图2吸收式热泵原理
如图2所示，第一类吸收式热泵分为以溴化锂-水为介质和以氨-水为介质的吸收式热泵。以溴化锂-水为介质的第一类吸收式热泵为例，该吸收式热泵是以水为制冷剂，溴化锂溶液为吸收剂。吸收式热泵中蒸发器的原理为水在5mmHg真空状态下，温度达到4℃时便蒸发。在吸收器中，溴化锂浓溶液吸收来自蒸发器的水蒸气，被稀释成为稀溶液，放出热量；然后压缩机将稀溶液从吸收器中转移到发生器，溶液的压力从蒸发压力相应地提高到冷凝压力；在发生器中，稀溶液被加热浓缩成为浓溶液，此时释放出来的水蒸气进人冷凝器，而浓溶液则流回吸收器；来自发生器的水蒸气在冷疑器中放出凝结热，冷凝成水；制冷剂水经过膨胀阀降压后，进人蒸发器蒸发，产生水蒸气；水蒸气进入吸收器，再被浓溶液吸收。这样就完成了第一
类吸收式热泵的供热循环。 2.3比较结论
针对这两种热泵，根据有关资料总结比较结果如下：（见表所示）
根据热力学第二定律，热量是不会自发地从低温介质向高温介质传递的，必须向热泵输入一部分驱动能量才能实现热量的传递。上述两种热泵则分别通过热能和电能的输人来驱动能量传递。
可以看到，压缩式热泵的能效比要高于吸收式热泵，这是因为压缩式热泵使用的是高品位能源一—电能，面而吸收式热泵直接使用了低品位热能。但是吸收式热泵使用的热源可以是余热、废热、排热，因此从总体上说，其节能性能比压缩式热泵
