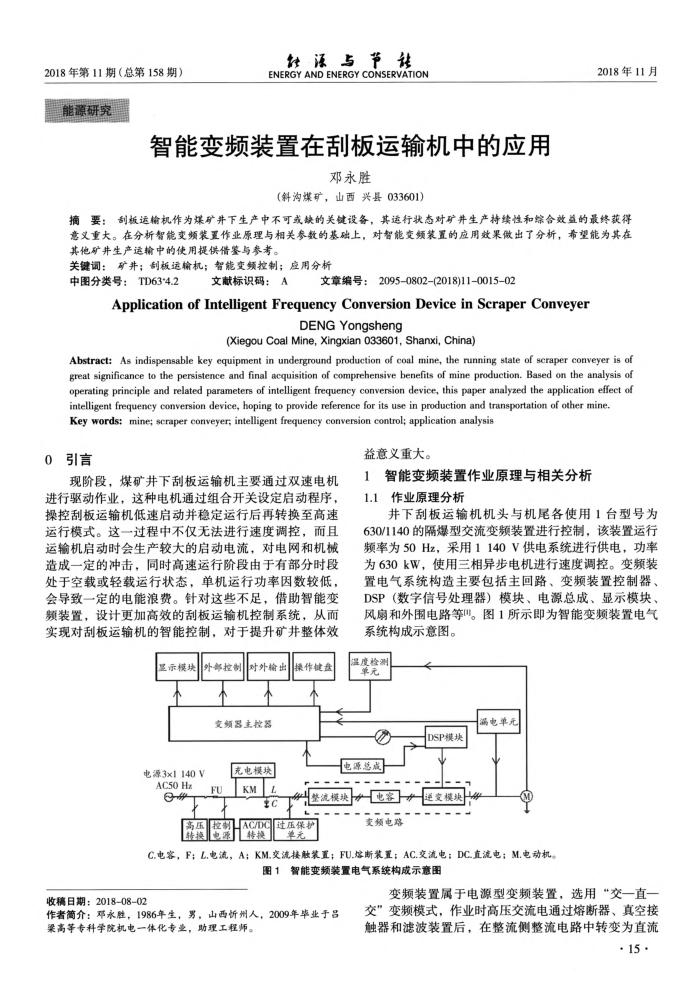

2018年第11期（总第158期) 能源研究
经源与节社 ENERGYANDENERGYCONSERVATION
智能变频装置在刮板运输机中的应用
邓永胜
(斜沟煤矿，山西兴县033601)
2018年11月
摘要：刮板运输机作为煤矿并下生产中不可或缺的关健设务，其运行状态对矿并生产持续性和综合效益的最终获得意义重大。在分析智能变频装置作业原理与相关参数的基础上，对智能变频某置的应用效果做出了分析，希望能为其在其他矿并生产运输中的使用提供借签与参考。
关键调：矿并；制板运输机；智能变频控制；应用分析中图分类号：TD63*4.2
文献标识码：A
文章编号：2095-0802-(2018)11-0015-02
ApplicationofIntelligentFrequencyConversionDeviceinScraperConveyer
DENG Yongsheng
(Xiegou Coal Mine, Xingxian 033601, Shanxi, China)
Abstract: As indispensable key equipment in underground production of coal mine, the running state of scraper conveyer is of great significance to the persistence and final acquisition of comprehensive benefits of mine production. Based on the analysis of operating principle and related parameters of intelligent frequency conversion device, this paper analyzed the application effect of
intelligent frequency conversion device, hoping to provide reference for its use in production and transportation of other mine, Key words: mine; scraper conveyer; intelligent frequency conversion control; application analysis
引言 0
现阶段，煤矿井下刮板运输机主要通过双速电机进行驱动作业，这种电机通过组合开关设定启动程序，操控刮板运输机低速启动并稳定运行后再转换至高速运行模式。这一过程中不仅无法进行速度调控，而且运输机启动时会生产较大的启动电流，对电网和机械造成一定的冲击，同时高速运行阶段由于有部分时段处于空载或轻载运行状态，单机运行功率因数较低
会导致一定的电能浪费。针对这些不足，
借助智能变
频装置，设计更加高效的刮板运输机控制系统，
从而
实现对刮板运输机的智能控制，对于提升矿并整体效
显示模块
电源3x1140V AC50 Hz
外输个
变须器主控器充电模块
FU
KM
￥C
操作键盘
益意义重大。
智能变频装置作业原理与相关分析 1
1.1
作业原理分析
井下刮板运输机机头与机尾各使用1台型号为 630/1140的隔爆型交流变频装置进行控制，该装置运行频率为50Hz，采用1140V供电系统进行供电，功率为630kW，使用三相异步电机进行速度调控。变频装置电气系统构造主要包括主回路、变频装置控制器、 DSP（数字信号处理器）模块、电源总成、显示模块、风扇和外围电路等！。图1所示即为智能变频装置电气系统构成示意图。
温度检测单元
DSP模块
电源总成
整流模块F
电客产逆变模块上
高压控制HACDC过压保护
转换电源转换
单录
变频电路
漏电单元
?
C.电客，F；L.电流，A；KM.交流接触装置；FU.熔断装置；AC.交流电；DC.直流电：M.电动机。
图1
智能变频装置电气系统构成示意图
收稿日期：2018-08-02
作者简介：邓永胜，1986年生，男，山西州人，2009年毕业于吕梁高等专科学院机电一体化专业，助理工程师。
变频装置属于电源型变频装置，选用“交一直一交”变频模式，作业时高压交流电通过熔断器、真空接触器和滤波装置后，在整流侧整流电路中转变为直流
