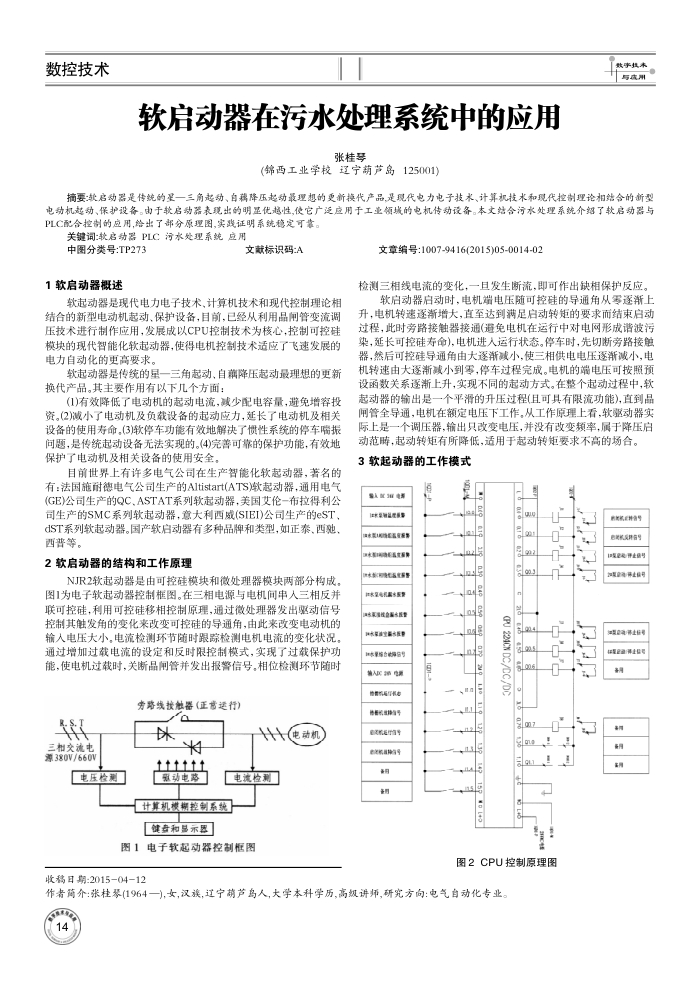

软启动器在污水处理系统中的应用
张桂琴
(锦西工业学校辽宁葫芦岛125001)
数事投本与质用
摘要软启动器是传统的量一三角起动、自我降压起动最理想的更新换代产品，是现代电力电子技水、计算机技水和现代控制理论相结合的新型电动机越动、保护设备。由于软启动器表境出的明量优超性,使它广泛应用于工业领城的电机传动设各。本文结合污水处理系统介绍了软启动器与 PLC配合控制的应用，给出了部分原理图，实践证明系统稳定可靠。
关键词:软启动器PLC污本处理系统应用
中图分类号：TP273 1软启动器概述
文献标识码:A
软起动器是现代电力电子技术，计算机技术和现代控制理论相结合的新型电动机起动、保护设备，目前，已经从利用品闸管变流调压技术进行制作应用，发展成以CPU控制技术为核心，控制可控硅模块的现代智能化软起动器，使得电机控制技术适应了飞速发展的电力自动化的更高要求。
软起动器是传统的星
三角起动、自前降压起动最理想的更新
换代产品。其主要作用有以下几个方面：
(1)有效降低了电动机的起动电流，减少配电容量，避免增容投资。(2)减小了电动机及负载设备的起动应力，延长了电动机及相关设备的使用寿命。(3)软停车功能有效地解决了惯性系统的停车嘴振问题，是传统起动设备无法实现的。(4)完善可靠的保护功能，有效地保护了电动机及相关设备的使用安全。
目前世界上有许多电气公司在生产智能化软起动器，著名的有：法国施耐德电气公司生产的Altistart(ATS)软起动器，通用电气(GE)公司生产的QC、ASTAT系列软起动器.美国艾伦-布拉得利公司生产的SMC系列软起动器，意大利西成(SIEI)公司生产的eST dST系列软起动器。国产软启动器有多种品牌和类型，如正泰、西驰、西普等。
2软启动器的结构和工作原理
NJR2软起动器是由可控硅模块和微处理器模块两部分构成，图1为电子软起动器控制框图。在三相电源与电机间申人三相反并联可控硅，利用可控硅移相控制原理，通过微处理器发出驱动信号控制其触发角的变化来改变可控硅的导通角，由此来改变电动机的输人电压大小，电流检测环节随时跟踪检测电机电流的变化状况，通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时，关断品闸管并发出报警信号。相位检测环节随时
旁路线按触器(正书运行)
RS 三相交流电源380V/6601
电压检测
来
米
tttttt 爱动电路
（电动机
电流检利
计算机模棚控制系统健母和易示器
图1电子软起动器控制框图圈
收移日期：2015-04-12
文章编号：1007-9416(2015)05-0014-02
检测三相线电流的变化，一且发生断流，即可作出缺相保护反应。
软启动器启动时，电机端电压随可控硅的导通角从零逐渐上升，电机转速逐渐增大，直至达到满足启动转矩的要求而结束启动过程，此时旁路接触器接通(通免电机在运行中对电网形成谐波污染，延长可控硅寿命)，电机进人运行状态。停车时，先切断旁路接触器，然后可控硅导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。电机的端电压可按照预设函数关系逐渐上升，实现不同的起动方式。在整个起动过程中，软起动器的输出是一个平滑的升压过程(且可具有限流功能),直到品闸管全导通，电机在额定电压下工作，从工作原理上看，软驱动器实际上是一个调压器，输出只改变电压，并没有改变频率，属于降压启动范畴，起动转矩有所降低，适用于起动转矩要求不高的场合。
3软起动器的工作模式 S电话
水军w品服学水限路EE安限水动实水t善
家技e器SE 水家生限S 草编综合98号格AC 28电瓶格智表心热街8排3号 BEE号 exs特号
用
er LA
224CK 8 C/DC/OC
92.5 xg07
2+ 克
图2CPU控制原理图
作者篇介：张桂琴(1964一),女,汉族，辽宁葫芦岛人,大学本科学历，高级讲师，研究方向：电气自动化专业。
