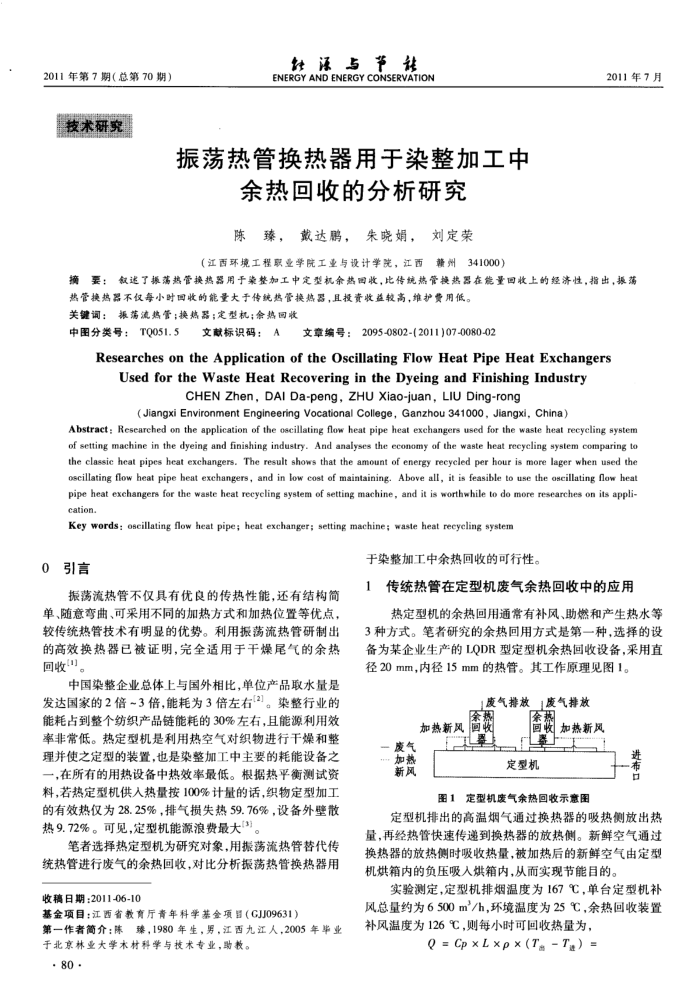

2011年第7期（总第70期）技术研究
经源点节社 ENERGYANDENERGYCONSERVATION
振荡热管换热器用于染整加工中
余热回收的分析研究陈臻，戴达鹏，朱晓娟，刘定荣
（江西环境工程职业学院工业与设计学院，江西赣州341000)
2011年7月
摘要：叙述了振荡热管换热器用于染整加工中定型机余热国收，比传统热管换热器在能量回收上的经济性，指出，振荡
热管换热器不仅每小时回收的能量大于传统热管换热器，且投资收益较高，维护费用低。关键调：振荡流热管：换热器：定型机：余热回收
中图分类号：TQ051.5
文献标识码：A
文章编号：2095-0802-(2011)07-0080-02
Researches onthe Application of the OscillatingFlowHeatPipeHeatExchangers
Used fortheWasteHeat Recovering in theDyeing and Finishing Industry
CHEN Zhen, DAI Da-peng, ZHU Xiao-juan, LIU Ding-rong
( Jiangxi Environment Engineering Vocational College, Ganzhou 341000, Jiangxi, China)
Abstract : Researched on the application of the oscillating flow heat pipe heat exchangers used for the waste heat recycling system of setting machine in the dyeing and finishing industry. And analyses the economy of the waste heat recycling system comparing to the classic heat pipes heat exchangers. The result shows that the amount of energy reeycled per hour is more lager when used the oscillating flow heat pipe heat exchangers, and in low cost of maintaining. Above all, it is feasible to use the oscillating flow heal pipe heat exchangers for the waste heat recyeling system of setting machine, and it is worthwhile to do more researches on its appli-cation
Key words: oseillating flow heat pipe; heat exchanger; setting machine; waste heat recyeling system
0
引言
振荡流热管不仅具有优良的传热性能，还有结构简
单、随意弯曲、可采用不同的加热方式和加热位置等优点，较传统热管技术有明显的优势。利用振荡流热管研制出的高效换热器已被证明，完全适用于干燥尾气的余热回收")
中国染整企业总体上与国外相比，单位产品取水量是发达国家的2倍~3倍，能耗为3倍左右[2]。染整行业的能耗占到整个纺织产品链能耗的30%左有，且能源利用效率非常低。热定型机是利用热空气对织物进行干燥和整理并使之定型的装置，也是染整加工中主要的耗能设备之一，在所有的用热设备中热效率最低。根据热平衡测试资料，若热定型机供人热量按100%计量的话，织物定型加工的有效热仅为28.25%，排气损失热59.76%，设备外壁散热9.72%。可见，定型机能源浪费最大[3]
笔者选择热定型机为研究对象，用振荡流热管替代传统热管进行废气的余热回收，对比分析振荡热管换热器用收稿日期：2011-06-10
基金项目：江西省教育厅青年科学基金项野（GJJ09631）
第一作者简介：陈臻，1980年生，男，江西九江人，2005年毕业
于北京林业大学术材科学与技术专业，助教。· 80·
于染整加工中余热回收的可行性。
传统热管在定型机废气余热回收中的应用
热定型机的余热回用通常有补风、助燃和产生热水等 3种方式。笔者研究的余热回用方式是第一种，选择的设备为某企业生产的LQDR型定型机余热回收设备，采用直径20mm，内径15mm的热管。其工作原理见图1。
废气排放废气排放康器
加热新风回收
废气加热新风
回数加热新风器
定型机
口
图1定型机废气余热回收示意图
定型机排出的高温烟气通过换热器的吸热侧放出热量，再经热管快速传递到换热器的放热侧。新鲜空气通过换热器的放热侧时吸收热量，被加热后的新鲜空气由定型机烘箱内的负压吸入烘箱内，从而实现节能目的。
实验测定，定型机排烟温度为167C，单台定型机补风总量约为6500m/h，环境温度为25℃，余热回收装置补风温度为126℃，则每小时可回收热量为，
Q = Cp ×L ×p ×(T T)=
