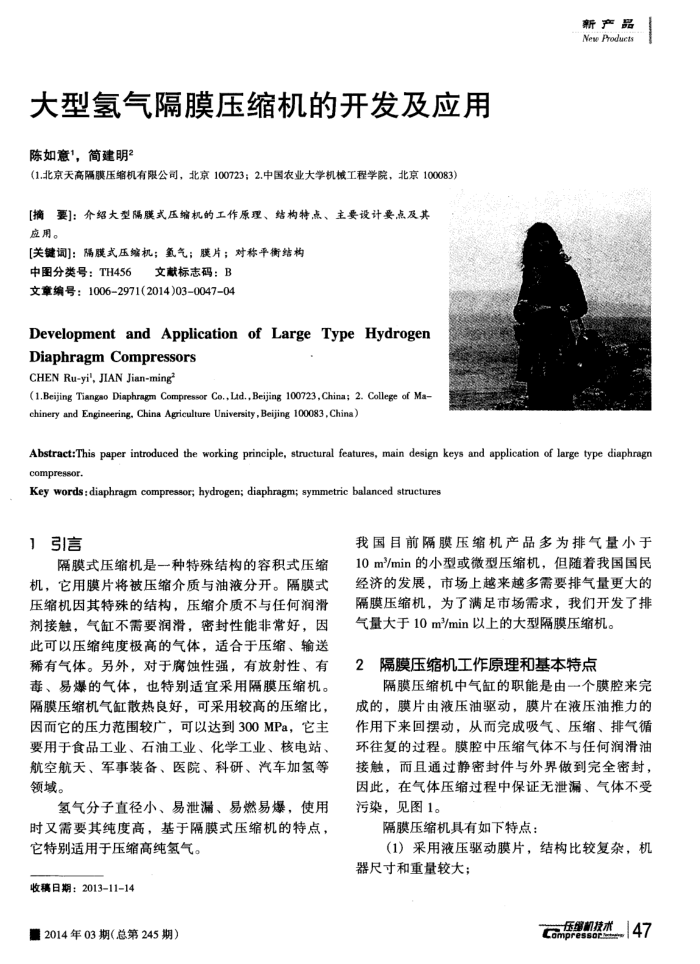

大型氢气隔膜压缩机的开发及应用陈如意1，简建明2
（1.北京天高隔膜压缩机有限公司，北京100723：2.中国农业大学机械工程学院，北京100083）
[摘要]：介绍大型隔膜式压缩机的工作原理、结构特点、主要设计要点及其应用。
[关键词]：隔膜式压缩机；氢气；膜片；对称平衡结构中图分类号：TH456
文献标志码：B
文章编号：1006-2971(2014)03-0047-04
DevelopmentandApplicationofLargeTypeHydrogen
DiaphragmCompressors CHEN Ru-yi', JIAN Jian-ming
(1.Beijing Tisngao Diaphragm Compressor Co., Lad., Beijing 100723, China; 2. College of Ma-chinery and Engineering, China Agriculture University, Beijing 100083, Chins)
新产品 NeseProduct
Abstract:This paper introduced the working principle, structural features, main design keys and application of large type diaphragn compressor.
Key words : diaphragm compressor, hydrogen; diaphragm; symmetric balanced structures
1引言
隔膜式压缩机是一种特殊结构的容积式压缩机，它用膜片将被压缩介质与油液分开。隔膜式压缩机因其特殊的结构，压缩介质不与任何润滑剂接触，气缸不需要润滑，密封性能非常好，因此可以压缩纯度极高的气体，适合于压缩、输送稀有气体。另外，对于腐蚀性强，有放射性、有毒、易爆的气体，也特别适宜采用隔膜压缩机。隔膜压缩机气缸散热良好，可采用较高的压缩比，因而它的压力范围较广，可以达到300MPa，它主要用于食品工业、石油工业、化学工业、核电站、航空航天、军事装备、医院、科研、汽车加氢等领域。
氢气分子直径小、易泄漏、易燃易爆，使用时又需要其纯度高，基于隔膜式压缩机的特点，
它特别适用于压缩高纯氢气。收稿日期：2013-11-14
重2014年03期（总第245期）
我国目前隔膜压缩机产品多为排气量小于 10m/min的小型或微型压缩机，但随着我国国民经济的发展，市场上越来越多需要排气量更大的隔膜压缩机，为了满足市场需求，我们开发了排气量大于10m/min以上的大型隔膜压缩机。
隔膜压缩机工作原理和基本特点
隔膜压缩机中气缸的职能是由一个膜腔来完成的，膜片由液压油驱动，膜片在液压油推力的作用下来回摆动，从而完成吸气、压缩、排气循环往复的过程。膜腔中压缩气体不与任何润滑油接触，而且通过静密封件与外界做到完全密封，因此，在气体压缩过程中保证无泄漏、气体不受污染，见图1。
隔膜压缩机具有如下特点：
（1）采用液压驱动膜片，结构比较复杂，机器尺寸和重量较大；
压缩机技术47 Campressi
