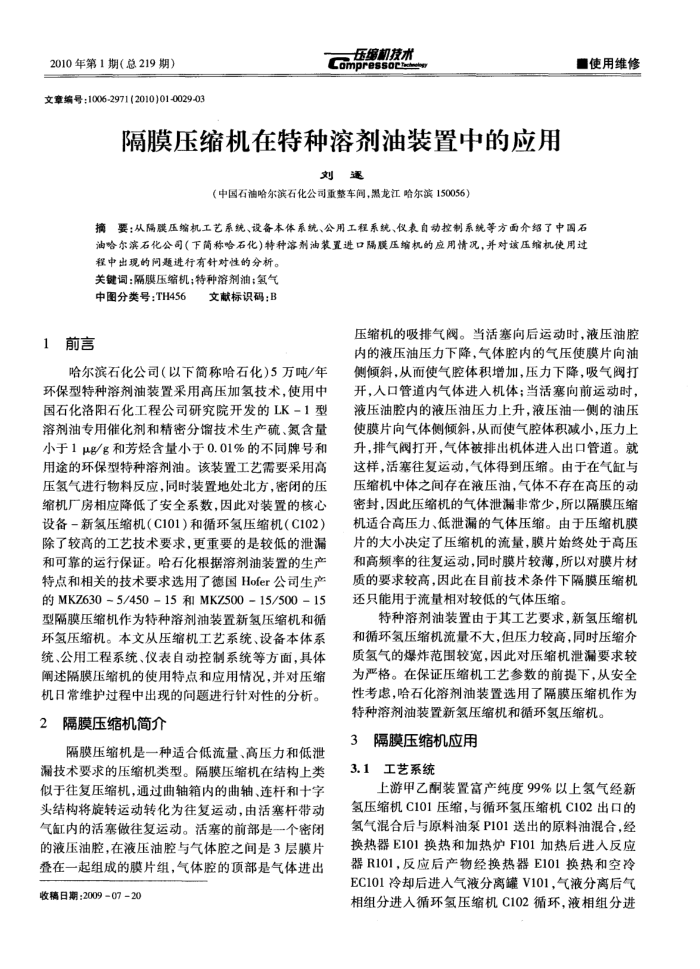

2010年第1期（总219期）
文章编号：1006-2971（2010)01-0029-03
乐罗材技术 Compressoc
隔膜压缩机在特种溶剂油装置中的应用
刘逐
（中国石油哈尔滨石化公司重整车间，黑龙江哈尔滨150056）
■使用维修
摘要：从隔膜压缩机工艺系统、设备本体系统、公用工程系统、仪表自动控制系统等方面介绍了中国石油哈尔滨石化公司（下简称哈石化)特种溶剂油装置进口隔膜压缩机的应用情况，并对该压缩机使用过
程中出现的问题进行有针对性的分析。关键词：隔膜压缩机；待种溶剂油；氢气
中图分类号：TH456
1前言
文献标识码：B
压缩机的吸排气阀。当活塞向后运动时，液压油腔内的液压油压力下降，气体腔内的气压使膜片向油
哈尔滨石化公司（以下简称哈右化)5方吨/年
环保型特种溶剂油装置采用高压加氢技术，使用中国右化洛阳石化工程公司研究院开发的LK-1型溶剂油专用催化剂和精密分馏技术生产硫、氮含量小于1g和芳烃含量小于0.01%的不同牌号和用途的环保型特种溶剂油。该装置工艺需要采用高压氢气进行物料反应，同时装置地处北方，密闭的压缩机厂房相应降低了安全系数，因此对装置的核心设备-新氢压缩机（C101）和循环氢压缩机（C102）除了较高的工艺技术要求，更重要的是较低的泄和可靠的运行保证。哈石化根据溶剂油装置的生产特点和相关的技术要求选用了德国Hofer公司生产的MK7630-5/450=15和MKZ500=15/500=15 型隔膜压缩机作为特种溶剂油装置新氢压缩机和循环氢压缩机。本文从压缩机工艺系统、设备本体系统、公用工程系统、仪表自动控制系统等方面，具体阐述隔膜压缩机的使用特点和应用情况，并对压缩机日常维护过程中出现的问题进行针对性的分析。
2
隔膜压缩机简介
隔膜压缩机是一种适合低流量、高压力和低泄漏技术要求的压缩机类型。隔膜压缩机在结构上类似于往复压缩机，通过曲轴箱内的曲轴、连杆和十字头结构将旋转运动转化为往复运动，由活塞杆带动气缸内的活塞做往复运动。活塞的前部是个密闭的液压油腔，在液压油腔与气体腔之间是3层膜片叠在一起组成的膜片组，气体腔的顶部是气体进出
收精日期：2009=07=20
侧倾斜，从而使气腔体积增加，压力下降，吸气阀打开，人口管道内气体进人机体；当活塞向前运动时，液压油腔内的液压油压力上升，液压油一侧的油压使膜片向气体侧倾斜，从而使气腔体积减小，压力上升，排气阀打开，气体被排出机体进入出口管道。就这样，活塞往复运动，气体得到压缩。由于在气缸与压缩机中体之间存在液压油，气体不存在高压的动密封，因此压缩机的气体泄漏非常少，所以隔膜压缩机适合高压力、低泄漏的气体压缩。由于压缩机膜片的大小决定了压缩机的流量，膜片始终处于高压和高频率的往复运动，同时膜片较薄，所以对膜片材质的要求较高，因此在目前技术条件下隔膜压缩机还只能用于流量相对较低的气体压缩。
特种溶剂油装置由于其工艺要求，新氢压缩机和循环氢压缩机流量不大，但压力较高，同时压缩介质氢气的爆炸范围较宽，因此对压缩机泄漏要求较为严格。在保证压缩机工艺参数的前提下，从安全性考虑，哈石化溶剂油装置选用了隔膜压缩机作为特种溶剂油装置新氢压缩机和循环氢压缩机。
隔膜压缩机应用 3
3.1工艺系统
上游甲乙酮装置富产纯度99%以上氢气经新氢压缩机C101压缩，与循环氢压缩机C102出口的氢气混合后与原料油泵P101送出的原料油混合，经换热器E101换热和加热炉F101加热后进人反应器R101，反应后产物经换热器E101换热和空冷 EC101冷却后进入气液分离罐V101，气液分离后气相组分进入循环氢压缩机C102循环，液相组分进
