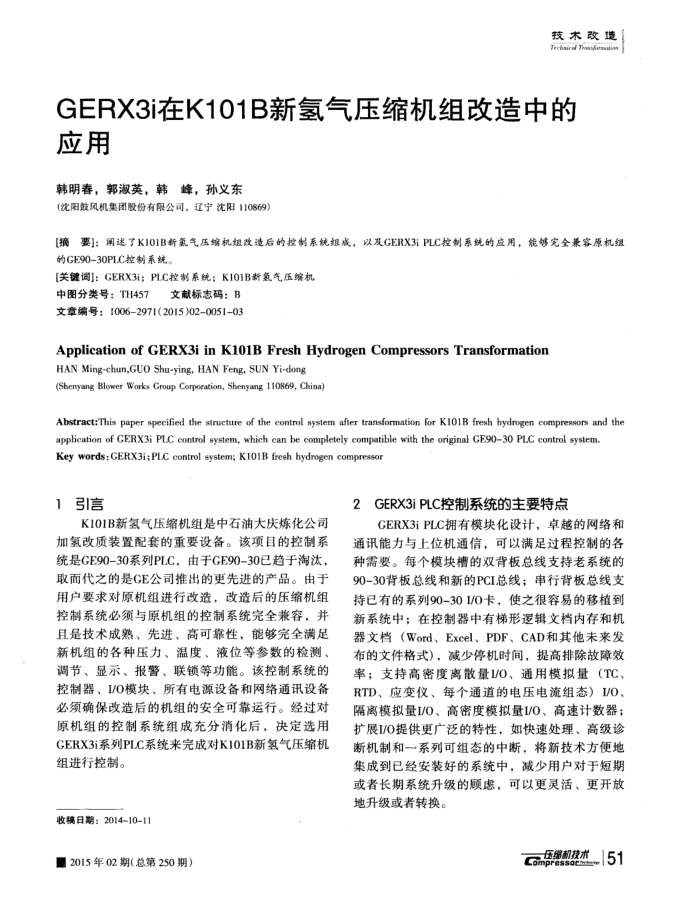

GERX3i在K101B新氢气压缩机组改造中的应用
韩明春，郭淑英，韩峰，孙义东
(沈阳鼓风机集团股份有限公司，辽宁沈阳110869）
[摘要]：阐述了K101B新氢气压缩机组改造后的控制系统组成，以及GERX3iPLC控制系统的应用，能够完全兼容原机组的GE90-30PLC控制系统。
[关键调]：GERX3i；PLC控制系统；K101B新氢气压缩机
中图分类号：TH457
文献标志码：B
文章编号：10062971(2015)02005103
ApplicationofGERX3iinK101BFreshHydrogenCompressorsTransformation
HAN Ming-chun,GUO Shu-ying, HAN Feng, SUN Yi-dong(Shenyang Blower Works Group Corporation, Shenyang 110869, China)
Abstract:This paper specified the structure of the control system afier transformation for K101B fresh hydrogen compressors and the
application of CERX3i PLC eontrol system, which can be completely compatible with the original CE9030 PLC control system Key words: CERX3i; PLC control system; K101B fresh hydrogen compressor
1引信
K101B新氢气压缩机组是中石油大庆炼化公司加氢改质装置配套的重要设备。该项目的控制系统是GE90-30系列PLC，由于GE90-30已趋于淘汰，取而代之的是GE公司推出的更先进的产品。由于用户要求对原机组进行改造，改造后的压缩机组控制系统必须与原机组的控制系统完全兼容，并且是技术成熟、先进、高可靠性，能够完全满足新机组的各种压力、温度、液位等参数的检测调节、显示、报警、联锁等功能。该控制系统的控制器、I/O模块、所有电源设备和网络通讯设备必须确保改造后的机组的安全可靠运行。经过对原机组的控制系统组成充分消化后，决定选用 CERX3i系列PLC系统来完成对K101B新氢气压缩机组进行控制。
收稿日期：2014~10-11
墨2015年02期（总第250期）
GERX3iPLC控制系统的主要特点 2
GERX3iPLC拥有模块化设计，卓越的网络和
通讯能力与上位机通信，可以满足过程控制的客种需要。每个模块槽的双背板总线支持老系统的 90-30背板总线和新的PCI总线；串行背板总线支持已有的系列90-301/0卡，使之很容易的移植到新系统中：在控制器中有梯形逻辑文档内存和机器文档（Word、Excel、PDF、CAD和其他未来发布的文件格式），减少停机时间，提高排除故障效率；支持高密度离散量I/O、通用模拟量（TC、 RTD、应变仪、每个通道的电压电流组态）I/O、隔离模拟量I/O、高密度模拟量I/O、高速计数器；扩展I/O提供更广泛的特性，如快速处理、高级诊断机制和一系列可组态的中断，将新技术方便地集成到已经安装好的系统中，减少用户对于短期或者长期系统升级的顾虑，可以更灵活、更开放地升级或者转换。
