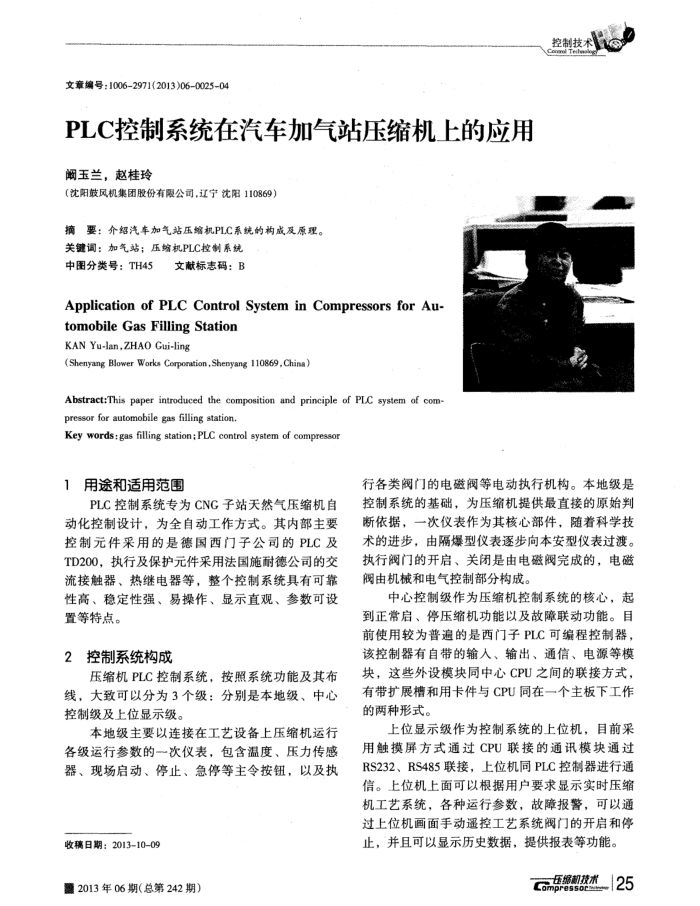

文章编号：10062971(2013)060025-04
PLC控制系统在汽车加气站压缩机上的应用阀玉兰，赵桂玲
（沈阳鼓风机集团股份有限公司，辽宁沈阳110869）
摘要：介绍汽车加气站压缩机PLC系统的构成及原理。关键调：加气站；压培机PLC控制系统
中图分类号：TH45
文献标志码：B
ApplicationofPLCControl SysteminCompressorsforAu-
tomobile Gas Filling Station KAN Yu-lan,ZHAO Gui-ling
(Shenyang Blower Works Corporation,Shenyang 110869, Chins)
Abstract:This paper introduced the composition and principle of PLC system of com pressor for automobile gas filling station.
Key words: gas filling station; PLC control system of compressor
用途和适用范围
PLC控制系统专为CNG子站天然气压缩机自动化控制设计，为全自动工作方式。其内部主要控制元件采用的是德国西门子公司的PLC及 TD200，执行及保护元件采用法国施耐德公司的交流接触器、热继电器等，整个控制系统具有可靠性高、稳定性强、易操作、显示直观、参数可设置等特点。
控制系统构成 2
压缩机PLC控制系统，按照系统功能及其布线，大致可以分为3个级：分别是本地级、中心控制级及上位显示级。
本地级主要以连接在工艺设备上压缩机运行各级运行参数的一次仪表，包含温度、压力传感器、现场启动、停止、急停等主令按钮，以及执
收稿日期：2013-1009
题2013年06期（总第242期）
产制技术
行各类阀门的电磁阀等电动执行机构。本地级是控制系统的基础，为压缩机提供最直接的原始判断依据，一次仪表作为其核心部件，随着科学技术的进步，由隔爆型仪表逐步向本安型仪表过渡。执行阀门的开启、关闭是由电磁阀完成的，电磁阀由机械和电气控制部分构成。
中心控制级作为压缩机控制系统的核心，起到正常启、停压缩机功能以及故障联动功能。目前使用较为普遍的是西门子PLC可编程控制器，该控制器有自带的输人、输出、通信、电源等模块，这些外设模块同中心CPU之间的联接方式，有带扩展槽和用卡件与CPU同在一个主板下工作的两种形式。
上位显示级作为控制系统的上位机，目前采用触摸屏方式通过CPU联接的通讯模块通过 RS232、RS485联接，上位机同PLC控制器进行通信。上位机上面可以根据用户要求显示实时压缩机工艺系统，各种运行参数，故障报警，可以通过上位机画面手动遥控工艺系统阀门的开启和停止，并且可以显示历史数据，提供报表等功能。
