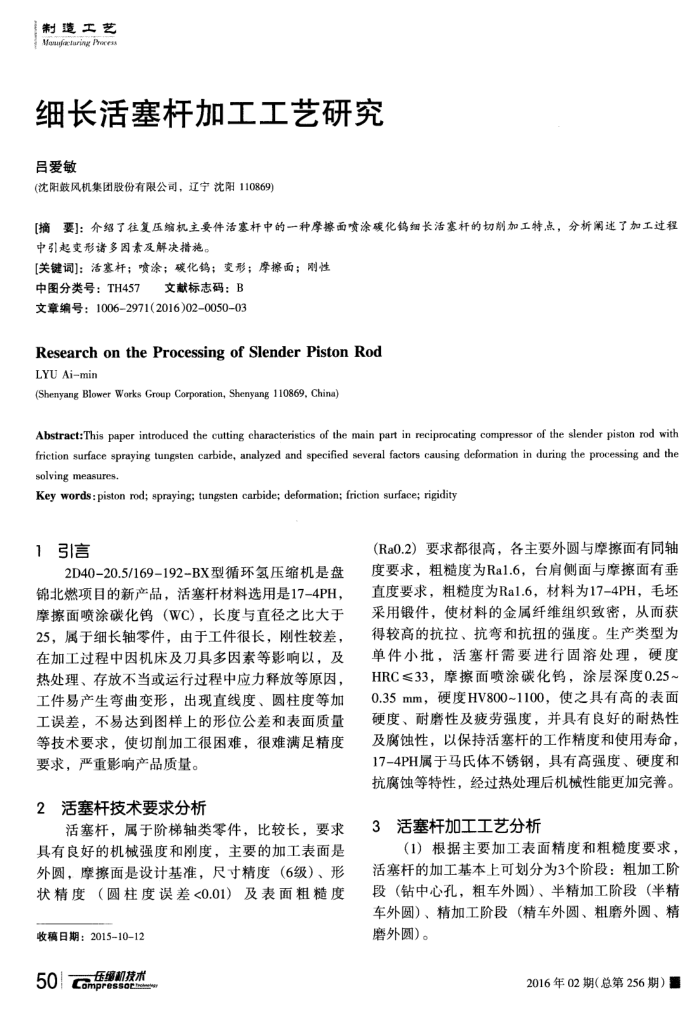

制遗工艺 Manufacturing Prres
细长活塞杆加工工艺研究吕爱敏
(沈阳鼓风机集团股份有限公司，辽宁沈阳110869)
[摘要]：介绍了往复压缩机主要件活塞杆中的一种摩面喷涂碳化钨细长活塞杆的切制加工特点，分析阐述了加工过程中引起变形诸多因素及解决措施。
[关键词]：活塞杆；喷涂；碳化钨；变形；摩擦面；刚性
中图分类号：TH457文献标志码：B 文章编号：10062971(2016)02-0050-03
ResearchontheProcessingofSlenderPistonRod LYU Aimin
(Shenyang Blower Works Group Corporation, Shenyang 110869, China)
Abstract:This paper introduced the cutting characteristics of the main part in reciprocating compressor of the slender piston rod with friction surface spraying tungsten carbide, analyzed and specified several factors causing deformation in during the processing and the solving measures.
Key words:piston rod; spraying; tungsten carbide; deformation; friction surface; rigidity
1引信言
2D40-20.5/169-192-BX型循环氢压缩机是盘锦北燃项目的新产品，活塞杆材料选用是17-4PH，摩擦面喷涂碳化钨（WC），长度与直径之比大于 25，属于细长轴零件，由于工件很长，刚性较差，在加工过程中因机床及力具多因素等影响以，及热处理、存放不当或运行过程中应力释放等原因，工件易产生弯曲变形，出现直线度、圆柱度等加工误差，不易达到图样上的形位公差和表面质量等技术要求，使切削加工很困难，很难满足精度
要求，严重影响产品质量。 2活塞杆技术要求分析
活塞杆，属于阶梯轴类零件，比较长，要求具有良好的机械强度和刚度，主要的加工表面是外圆，摩擦面是设计基准，尺寸精度（6级）、形状精度（圆柱度误差<0.01）及表面粗糙度
收稿日期：2015-10-12 50cm质缘机技术
(Ra0.2）要求都很高，各主要外圆与摩擦面有同轴度要求，粗糙度为Ra1.6，台肩侧面与摩擦面有垂直度要求，粗糙度为Ra1.6，材料为17-4PH，毛坏采用锻件，使材料的金属纤维组织致密，从而获得较高的抗拉、抗弯和抗扭的强度。生产类型为单件小批，活塞杆需要进行固溶处理，硬度 HRC≤33，摩擦面喷涂碳化钨，涂层深度0.25~ 0.35mm，硬度HV800~1100，使之具有高的表面硬度、耐磨性及疲劳强度，并具有良好的耐热性及腐蚀性，以保持活塞杆的工作精度和使用寿命， 17-4PH属于马氏体不锈钢，具有高强度、硬度和抗腐蚀等特性，经过热处理后机械性能更加完善。
3活塞杆加工工艺分析
（1）根据主要加工表面精度和粗糙度要求，
活塞杆的加工基本上可划分为3个阶段：粗加工阶段（钻中心孔，粗车外圆）、半精加工阶段（半精车外圆）、精加工阶段（精车外圆、粗磨外圆、精磨外圆）。
2016年02期（总第256期）量
