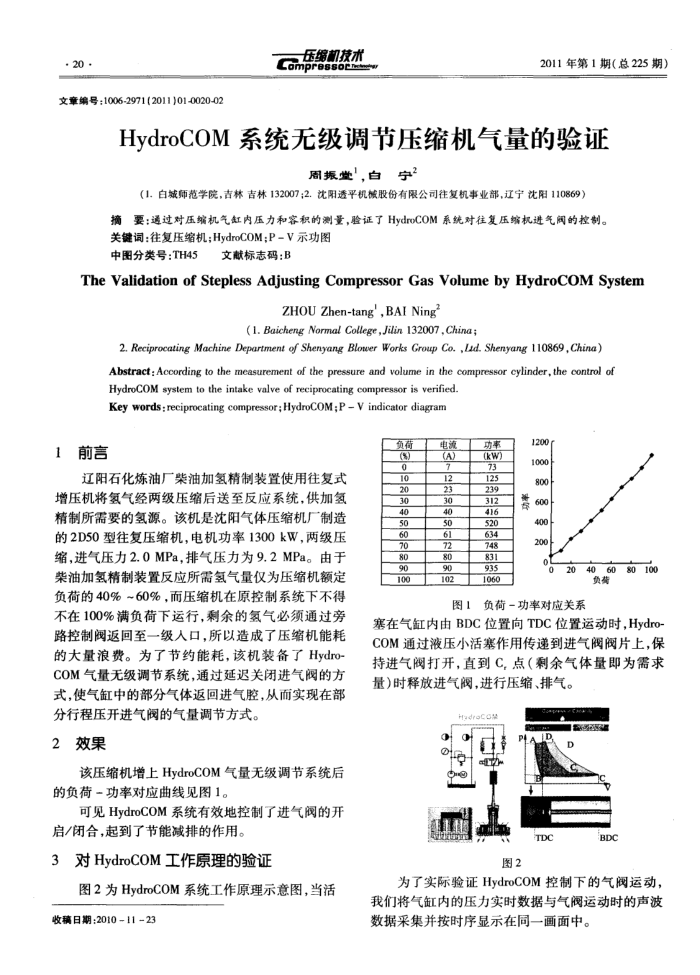

HydroCOM系统无级调节压缩机气量的验证
周振堂"，白宁2
（1.白城师范学院，吉林吉林132007;2.沈阳透平机械股份有限公司往复机事业部，辽宁沈阳110869）
摘要：通过对压编机气缸内压力和容积的测量，验证了HydroCOM系统对往复压编机进气阀的控制。关键词：往复压缩机;HydroCOM;P-V示功图
中图分类号：TH45
文献标志码：B
TheValidationof Stepless AdjustingCompressorGas VolumebyHydroCOMSystem
ZHOU Zhen-tang',BAI Ning
(1. Baicheng Normal College,Jilin 132007,China;
2. Reciprocating Machine Department of Shenyang Blower Works Group Co. ,Lad. Shenyang 110869,China) Abstract: According to the measurement of the pressure and volume in the compressor cylinder, the control of
HydroCOM system to the intake valve of reciprocating compressor is verified Key wordsreciprocating compressor;HydroCOM;PV indicator diagram
前言 1
辽阳石化炼油厂柴油加氢精制装置使用往复式增压机将气经两级压缩后送至反应系统，供加氧精制所需要的氢源。该机是沈阳气体压缩机厂制造的2D50型往复压缩机，电机功率1300kW，两级压缩，进气压力2.0MPa.排气压力为9.2MPa。由于柴油加氧精制装置反应所需氢气量仅为压缩机额定负荷的40%~60%，而压缩机在原控制系统下不得不在100%满负荷下运行，剩余的氢气必须通过旁路控制阀返回至一级人口，所以造成了压缩机能耗的大量浪费。为了节约能耗，该机装备了Hydro COM气量无级调节系统，通过延迟关闭进气阀的方式，使气缸中的部分气体返回进气腔，从而实现在部分行程压开进气阀的气量调节方式。
2
效果
该压缩机增上HydroCOM气量无级调节系统后
的负荷-功率对应曲线见图1。
可见HydroCOM系统有效地控制了进气阀的开启/闭合，起到了节能减排的作用。
对HydroCOM工作原理的验证 3
图2为HydroCOM系统工作原理示意图，当活收稿日期：2010-1123
负荷 10 20 30 40
60 70 80 90 100
电流(A
12 30 40 50
90 102
功率(kw） 73 125 239 312 416 520 634 748 831 935 1060
1200 1000 800
事始 600
400 200
o
20
6080100 40
负萄
图1负荷-功率对应关系
塞在气缸内由BDC位置向TDC位置运动时，Hydro COM通过液压小活塞作用传递到进气阀阀片上，保持进气阀打开，直到C，点（剩余气体量即为需求量）时释放进气阀，进行压缩、排气。
TDC 图2
BDC
为了实际验证HydroCOM控制下的气阀运动，我们将气缸内的压力实时数据与气阀运动时的声波数据采集并按时序显示在同一画面中。
