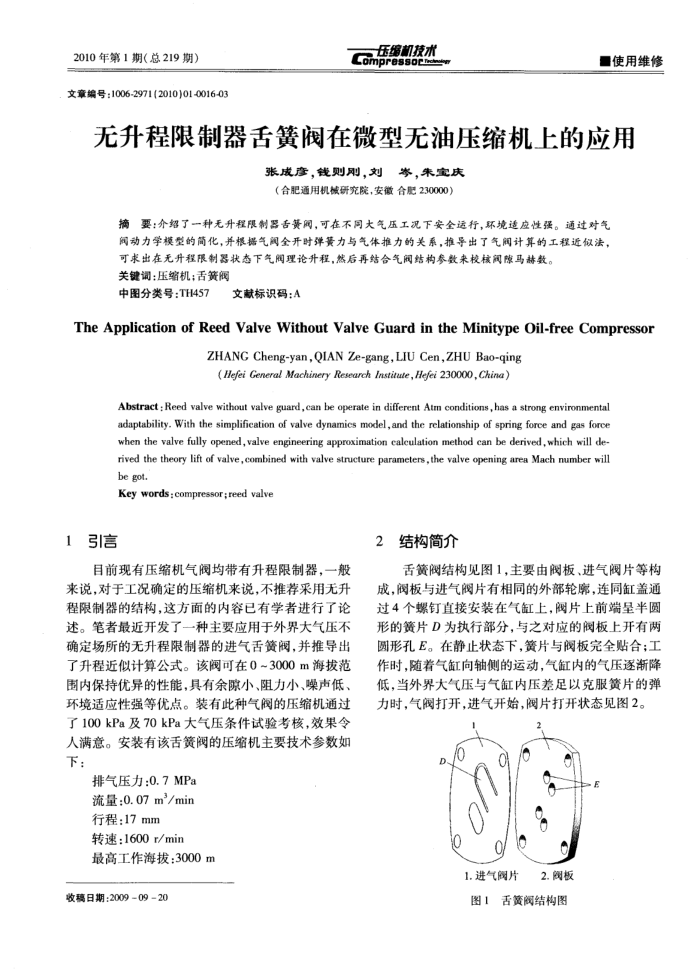

2010年第1期（总219期）
文章编号：1006-2971(2010)01-0016-03
压缩机技术 Compressocin
■使用维修
无升程限制器舌簧阀在微型无油压缩机上的应用
张成彦，钱则刚，刘寒，朱宝庆（合肥通用机械研究院，安微合肥230000）
摘要：介绍了一种无升程限制器香黄阅，可在不同大气压工况下安全运行，环境透应性强。通过对气动力学模型的简化，并根据气阅全开时弹簧力与气体推力的关系，推导出了气阅计算的工程似法，
可求出在无升程限制器状态下气阀理论升程，然后再结合气阀结构参数来校核阅隙马替数。关键调：压缩机；舌簧阀
中图分类号：TH457
文献标识码：A
The Application of Reed Valve Without Valve Guard in the Minitype Oil-free Compressor
ZHANG Cheng-yan,QIAN Ze-gang, LIU Cen,ZHU Bao-qing(Hefei General Machinery Research Institute,Hefei 230000, China)
Abstract : Reed valve without valve guard, can be operate in different Atm conditions,has a strong environmental adaptability. With the simplification of valve dynamics model, and the relationship of spring force and gas foroe when the valve fully opened,valve engineering approximation calculation method can be derived, which will de-rived the theory lift of valve, combined with valve structure parameters, the valve opening area Mach number will be got.
Key words:compressor;reed valve
引言 1
目前现有压缩机气阀均带有升程限制器，一般来说，对于工况确定的压缩机来说，不推荐采用无升程限制器的结构，这方面的内容已有学者进行了论述。笔者最近开发了一种主要应用于外界大气压不确定场所的无升程限制器的进气舌簧阀，并推导出了升程近似计算公式。该阀可在0~3000m海拨范围内保持优异的性能，具有余隙小、阻力小、噪声低、环境适应性强等优点。装有此种气阀的压缩机通过了100kPa及70kPa大气压条件试验考核，效果令人满意。安装有该舌簧阀的压缩机主要技术参数如下：
排气压力：0.7MPa 流量：0.07m/min 行程：17mm
转速：1600r/min
最高工作海拨：3000m
收稿日期：20090920
2结构简介
舌簧阀结构见图1，主要由阀板、进气阀片等构成，阀板与进气阀片有相同的外部轮席，连同缸盖通过4个螺钉直接安装在气缸上，阀片上前端呈半圆形的簧片D为执行部分，与之对应的阀板上开有两圆形孔E。在静止状态下，簧片与阀板完全贴合；工作时，随着气缸向轴侧的运动，气缸内的气压逐渐降低，当外界大气压与气缸内压差足以克服簧片的弹力时，气阀打开，进气开始，阀片打开状态见图2。
1.进气阀片
1闲
2.阀板
舌簧阀结构图
