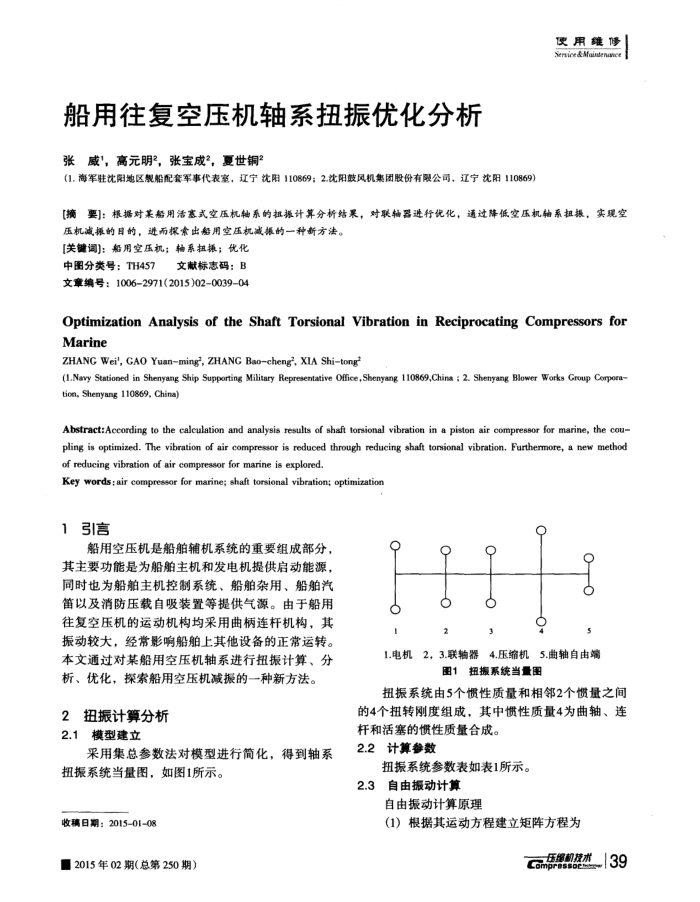

船用往复空压机轴系扭振优化分析张威，高元明，张宝成？，夏世铜？
(1.海军驻沈阳地区舰船配套军事代表室，辽宁沈阳110869；2.沈阳鼓风机集团股份有限公司，辽宁沈阳110869）
便用维修 Sersice&Maint
[摘要]：根据对某船用活塞式空压机轴系的扭振计算分析结果，对联轴器进行优化，通过降低空压机轴系担振，实现空
压机减振的目的，进而探案出船用空压机减振的一种新方法。[关键调]：船用空压机：轴系担振：优化
中图分类号：TH457
文献标志码：B
文章编号：10062971(2015)020039-04
Optimization Analysisof theShaft Torsional Vibration in ReciprocatingCompressorsfor Marine
ZHANC Wei', GAO Yuanming, ZHANG Bao~cheng', XIA Shitong
(1.Navy Stationed in Shenyang Ship Supporting Military Representative Ofice,Shenyang 110869,Chins ; 2. Shenyang Blower Works Group Corpora tion, Shenyang 110869, China)
Abstract:According to the calculation and analysis results of shaft torsional vibration in a piston air compressor for marine, the cou-pling is optimized. The vibration of air compressor is reduced through reducing shaft torsional vibration, Furthemore, a new method of reducing vibration of air compressor for marine is explored.
Key words;air compressor for marine; shaft torsional vibration; optimization
1引言
船用空压机是船舶辅机系统的重要组成部分，其主要功能是为船舶主机和发电机提供启动能源，同时也为船舶主机控制系统、船舶杂用、船舶汽笛以及消防压载自吸装置等提供气源。由于船用往复空压机的运动机构均采用曲柄连杆机构，其振动较大，经常影响船舶上其他设备的正常运转。本文通过对某船用空压机轴系进行扭振计算、分析、优化，探索船用空压机减振的一种新方法。
扭振计算分析 2
2.1模型建立
采用集总参数法对模型进行简化，得到轴系
扭振系统当量图，如图1所示。收稿日期：201501-08
■2015年02期（总第250期）
Q o 1
O o 2
Q Q 3
C
9 o
0
12，3.联轴器4.压缩机5.曲轴自由端
1.电机
图1
扭振系统当量围
扭振系统由5个惯性质量和相邻2个惯量之间的4个扭转刚度组成，其中惯性质量4为曲轴、连
杆和活塞的惯性质量合成。 2.2计算参数
扭振系统参数表如表1所示。 2.3自由振动计算
自由振动计算原理
（1）根据其运动方程建立矩阵方程为
cm质维机技术39
