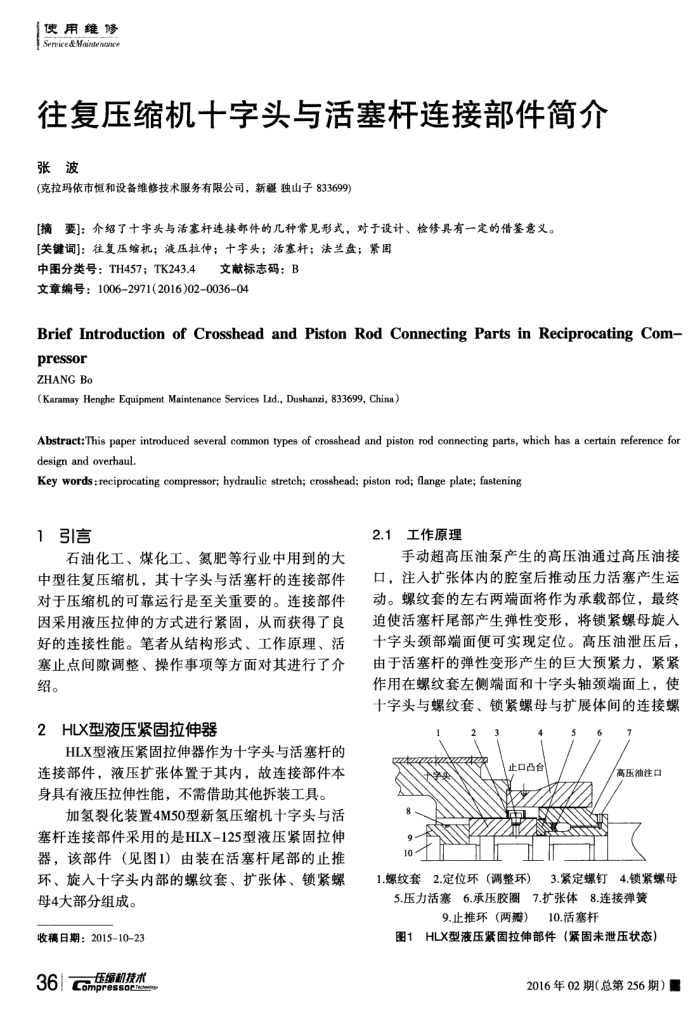

往复压缩机十字头与活塞杆连接部件简介张波
(克拉玛依市恒和设备维修技术服务有限公司，新疆独山子833699)
[摘要]：介绍了十字头与活塞杆连接部件的几种常见形式，对于设计、检修具有一定的借鉴意义。[关键词]：往复压缩机；液压拉伸；十字头；活塞杆；法兰盘；紧固
中图分类号：TH457；TK243.4文献标志码：B 文章编号：1006-2971(2016)02-0036-04
Brief Introduction of CrossheadandPiston Rod Connecting Parts in ReciprocatingCom-
pressor ZHANG Bo
(Karamay Henghe Equipment Maintenance Services Lid., Dushanzi, 833699, China)
Abstract:This paper introduced several common types of crosshead and piston rod connecting parts, which has a certain reference for design and overhaul.
Key words;reciprocating compressor; hydraulic stretch; crosshead; piston rod; flange plate; fastening
1引言
石油化工、煤化工、氮肥等行业中用到的大中型往复压缩机，其十字头与活塞杆的连接部件对于压缩机的可靠运行是至关重要的。连接部件因采用液压拉伸的方式进行紧固，从而获得了良好的连接性能。笔者从结构形式、工作原理、活塞止点间隙调整、操作事项等方面对其进行了介绍。
2HLX型液压紧固拉伸器
HLX型液压紧固拉伸器作为十学头与活塞杆的连接部件，液压扩张体置于其内，故连接部件本身具有液压拉伸性能，不需借助其他拆装工具。
加氢裂化装置4M50型新氢压缩机十字头与活塞杆连接部件采用的是HLX-125型液压紧固拉伸器，该部件（见图1）由装在活塞杆尾部的止推环、旋入十字头内部的螺纹套、扩张体、锁紧螺
母4大部分组成。收稿日期：2015-10-23 36Zm倍缩机建术
2.1工作原理
手动超高压油泵产生的高压油通过高压油接口，注入扩张体内的腔室后推动压力活塞产生运动。螺纹套的左有两端面将作为承载部位，最终迫使活塞杆尾部产生弹性变形，将锁紧螺母旋入十字头颈部端面便可实现定位。高压油泄压后，由于活塞杆的弹性变形产生的巨大预紧力，紧紧作用在螺纹套左侧端面和十字头轴颈端面上，使十字头与螺纹套、锁紧螺母与扩展体间的连接螺
止口占台
01
高压油注口
1.螺纹套2.定位环（调整环）3.紧定螺钉4.锁紧螺母
5.压力活塞6.承压胶圈7.扩张体8.连接弹簧
9.止推环（两瓣）10.活塞杆
图1HLX型液压紧固拉伸部件（紧固未泄压状态）
