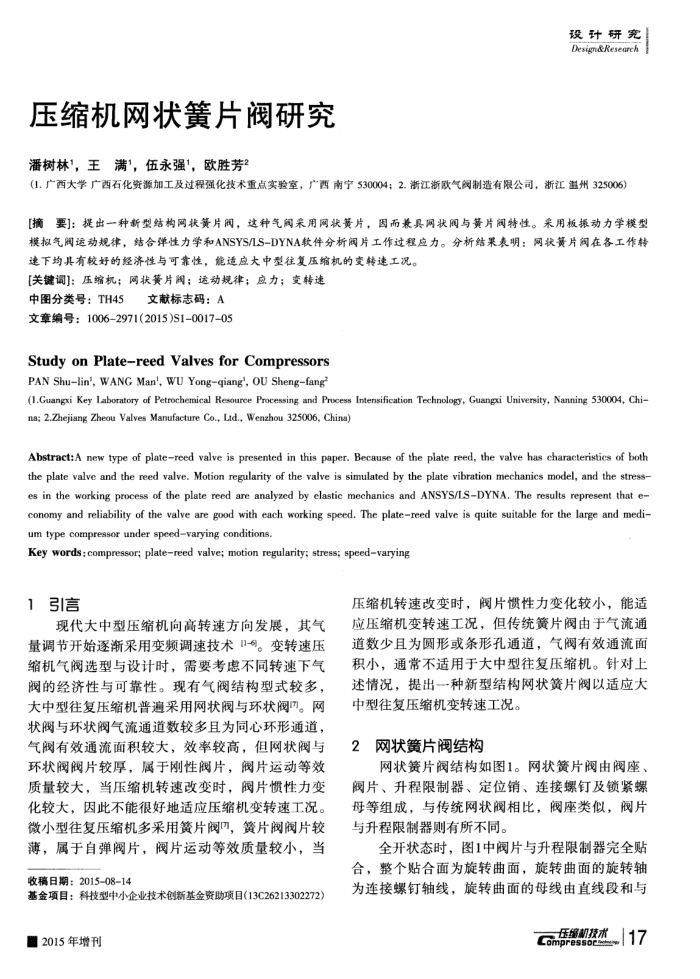

压缩机网状簧片阀研究潘树林1，王满1，伍永强1，欧胜芳
设计研究 Design&Research
(1.广西大学广西石化资源加工及过程强化技术重点实验室，广西南宁530004；2.浙江浙欧气阀制造有限公司，浙江溢州325006)
[摘要]：提出一种新型结构网状簧片阅，这种气阀采用网状簧策片，固而兼具网状阀与簧黄片阀特性。采用板振动力学模型模拟气阀运动规律，结合弹性力学和ANSYS/LS-DYNA软件分析阀片工作过程应力。分析结果表明：网状策片阅在各工作转
速下均其有较好的经济性与可靠性，能适应大中型往复压缩机的变转速工况。[关键调]：压缩机；网状簧片阅；运动规律；应力；变转速
中图分类号：TH45
文献标志码：A
文章编号：1006-2971(2015)S1-0017-05
Study onPlate-reed Valves for Compressors PAN Shulin', WANG Man', WU Yong-qiang', OU Shengfang
(1.Guangxi Key Laboratory of Petrochemical Resoure Processing and Process Intensification Technology, Guangxi University, Nanning 530004, Chi-na; 2.Zhejiang Zheou Valves Manufacture Co., Lid., Wenzhou 325006, China)
Abstract:A new type of platereed valve is presented in this paper. Because of the piate reed, the valve has characteristics of both the plate valve and the reed valve. Motion regularity of the valve is simulated by the plate vibration mechanics model, and the stress-es in the working process of the plate reed are analyzed by elastic mechanics and ANSYS/LSDYNA, The results represent that e-conomy and reliability of the valve are good with each working speed. The platereed valve is quite suitable for the large and medi-um type compressor under speedvarying conditions.
Key words: compressor; platereed valve; motion regularity; stress; speedvarying
1引言
现代大中型压缩机向高转速方向发展，其气量调节开始逐渐采用变频调速技术[1-6]。变转速压缩机气阀选型与设计时，需要考虑不同转速下气阀的经济性与可靠性。现有气阀结构型式较多，大中型往复压缩机普遍采用网状阀与环状阀7。网状阀与环状阀气流通道数较多且为同心环形通道，气阀有效通流面积较大，效率较高，但网状阀与环状阀阀片较厚，属于刚性阀片，阀片运动等效质量较大，当压缩机转速改变时，阀片惯性力变化较大，因此不能很好地适应压缩机变转速工况。微小型往复压缩机多采用簧片阀团，簧片阀阀片较薄，属于自弹阀片，阀片运动等效质量较小，当
收稿日期：2015-08-14
基金项目：科技型中小企业技术创新基金资助项目（13C26213302272） 2015年增刊
压缩机转速改变时，阀片惯性力变化较小，能适应压缩机变转速工况，但传统簧片阀由于气流通道数少且为圆形或条形孔通道，气阀有效通流面积小，通常不适用于大中型往复压缩机。针对上述情况，提出一种新型结构网状簧片阀以适应大中型往复压缩机变转速工况。
网状簧片阀结构 2
网状簧片阀结构如图1。网状簧片阀由阀座、阀片、升程限制器、定位销、连接螺钉及锁紧螺母等组成，与传统网状阀相比，阀座类似，阀片与升程限制器则有所不同。
全开状态时，图1中阀片与升程限制器完全贴合，整个贴合面为旋转曲面，旋转曲面的旋转轴为连接螺钉轴线，旋转曲面的母线由直线段和与
压缩机技术|17 Compressocs
