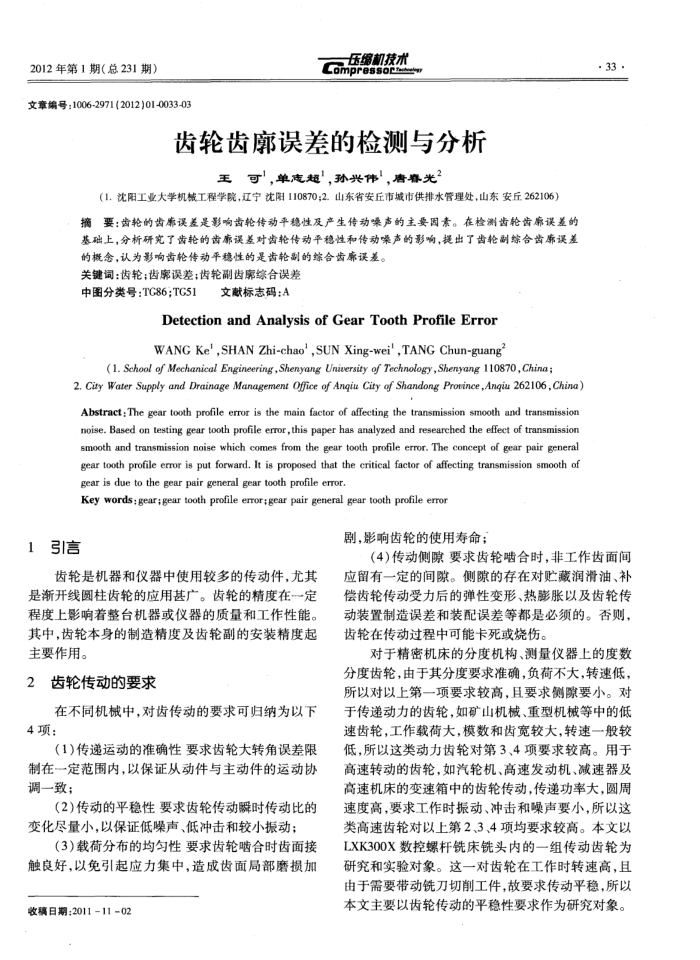

2012年第1期（总231期）
文章编号：1006-2971(2012)01-0033-03
压综机技术 Compressoc
齿轮齿廓误差的检测与分析
王可，单志超，孙兴伟，唐春光2
（1.沈阳工业大学机械工程学院，辽宁沈阳110870;2.山东省安丘市城市供排水管理处，山东安丘262106）
摘要：齿轮的齿廉误差是影响齿轮传动平稳性及产生传动噪声的主要因素。在检测齿轮齿廊误差的基础上，分析研究了齿轮的齿廊误差对齿轮传动平稳性和传动噪声的影响，提出了齿轮副综合齿廊误差的概念，认为影响齿轮传动平稳性的是齿轮副的综合齿廉误差。
关键词：齿轮；齿廊误差；齿轮副齿廊综合误差中图分类号：TG86;TG51文献标志码：A
DetectionandAnalysisofGearToothProfileError WANG Ke',SHAN Zhi-chao',SUN Xing-wei',TANG Chun-guang
(1. School of Mechanical Engineering ,Shenyang University of Technology, Shenyang 110870, China ;
2. City Water Supply and Drainage Management Ofice of Anqiu City of Shandong Prorince,Anqiu 262106, China) Abstract: The gear tooth profile error is the main factor of affecting the transmission smooth and transmission noise. Based on testing gear tooth profile error,this paper has analyzed and researched the effect of transmission smooth and transmission noise which comes from the gear tooth profile error. The concept of gear pair general gear tooth profile error is put forward, It is proposed that the critical factor of affecting transmission smooth of gear is due to the gear pair general gear tooth profile error.
Key words: gear; gear tooth profile error;gear pair general gear tooth profile error
1引信言
齿轮是机器和仪器中使用较多的传动件，尤其是渐开线圆柱齿轮的应用甚广。齿轮的精度在一定程度上影响着整台机器或仪器的质量和工作性能。其中，齿轮本身的制造精度及齿轮副的安装精度起
主要作用。 2
齿轮传动的要求
在不同机械中，对齿传动的要求可归纳为以下 4项：
（1）传递运动的准确性要求齿轮大转角误差限制在一定范围内，以保证从动件与主动件的运动协调一致；
（2）传动的平稳性要求齿轮传动瞬时传动比的变化尽量小，以保证低噪声、低冲击和较小振动；
（3）载荷分布的均勾性要求齿轮啮合时齿面接触良好，以免引起应力集中，造成齿面局部磨损加收稿日期：2011-1102
剧，影响齿轮的使用寿命；
· 33 ·
(4）传动侧隙要求齿轮啮合时，非工作齿面间应留有一定的间隙。侧隙的存在对贮藏润滑油、补偿齿轮传动受力后的弹性变形、热膨胀以及齿轮传动装置制造误差和装配误差等都是必须的。否则，齿轮在传动过程中可能卡死或烧伤。
对于精密机床的分度机构、测量仪器上的度数分度齿轮，由于其分度要求准确，负荷不大，转速低，所以对以上第一项要求较高，且要求侧隙要小。对于传递动力的齿轮，如矿山机械、重型机械等中的低速齿轮，工作载荷大，模数和齿宽较大，转速一般较低，所以这类动力齿轮对第3、4项要求较高。用于高速转动的齿轮，如汽轮机、高速发动机、减速器及高速机床的变速箱中的齿轮传动，传递功率大，圆周速度高，要求工作时振动、冲击和噪声要小，所以这类高速齿轮对以上第2、3、4项均要求较高。本文以 LXK300X数控螺杆铣床铣头内的一组传动齿轮为研究和实验对象。这一对齿轮在工作时转速高，且由于需要带动铣刀切前工件，故要求传动平稳，所以本文主要以齿轮传动的平稳性要求作为研究对象。
