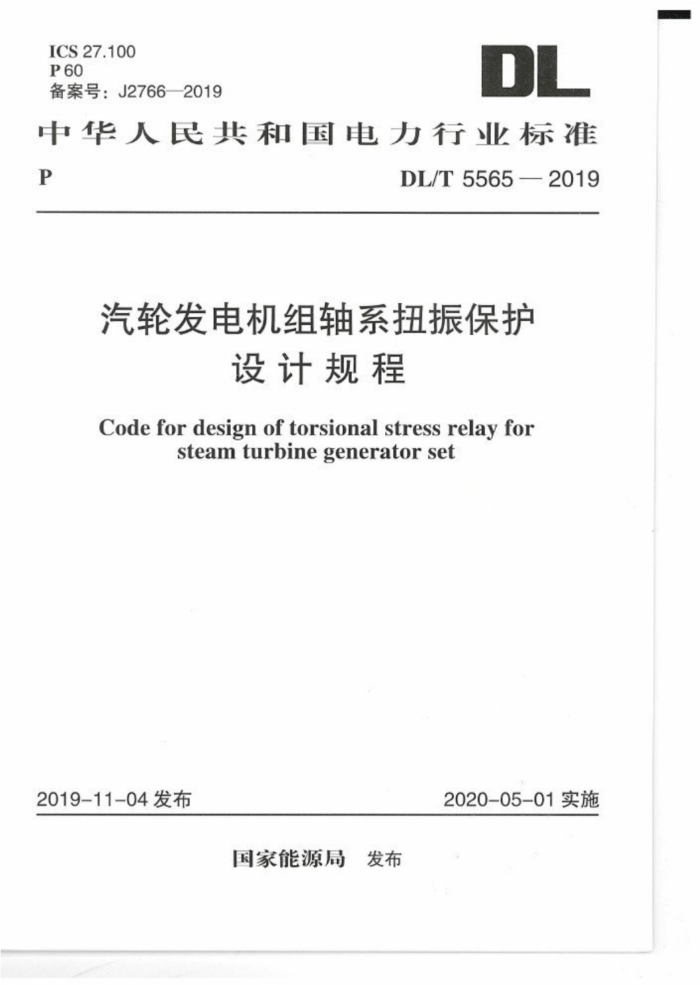

DL/T 5565-2019
汽轮发电机组轴系扭振保护设计规程
Code for design of torsional stress relay for steam turbine generator set
2020-05-01实施
2019-11-04发布
前 言
根据《国家能源局关于下达 2013年第一批能源领域行业标准制（修）订计划的通知》（国能科技〔2013〕235号）的要求，编制组在广泛调查研究，认真总结实际工程经验，参考国内外相关标准的基础上，制定本标准。
本标准的主要技术内容有∶总则、术语、配置依据与原则、装置功能及技术要求、保护动作判据、定值要求及其检验、对相关回路及设备的要求等。
1 总
关 则
1.0.1 为规范汽轮发电机组轴系扭振保护设计、统一定值要求与验证确认方法、提高保护动作正确率和机组运行安全可靠水平，制定本规程。
1.0.2 本标准适用于汽轮发电机组轴系扭振保护的配置、定值要求及其合理性检验与确认，以及扭振录波的配置与设计。
1.0.3 汽轮发电机组轴系扭振保护设计应符合安全性、合理性和工程实用性的要求。
1.0.4 汽轮发电机组轴系扭振保护设计除应执行本标准的规定外，尚应符合国家现行有关标准的规定。
2.0.1 次同步谐振
subsynchronous resonance(SSR)
次同步谐振是指串联电容补偿（串补）输电系统和汽轮发电机组在低于工频的一个或几个系统固有频率上相互交换能量的一种现象。次同步谐振包括三种形式，异步自励磁、扭振相互作用和暂态扭矩放大。
2.0.2 次同步振荡
subsynchronous oscillation(SSO)
次同步振荡是在电力系统运行平衡点受到扰动后产生的一种异常电气及机械振荡现象，此时电网与汽轮发电机组之间在低于工频的一个或几个扭振固有频率下进行显著的能量交换。次同步振荡不包括汽轮发电机组轴系刚体振荡，即低频振荡。
