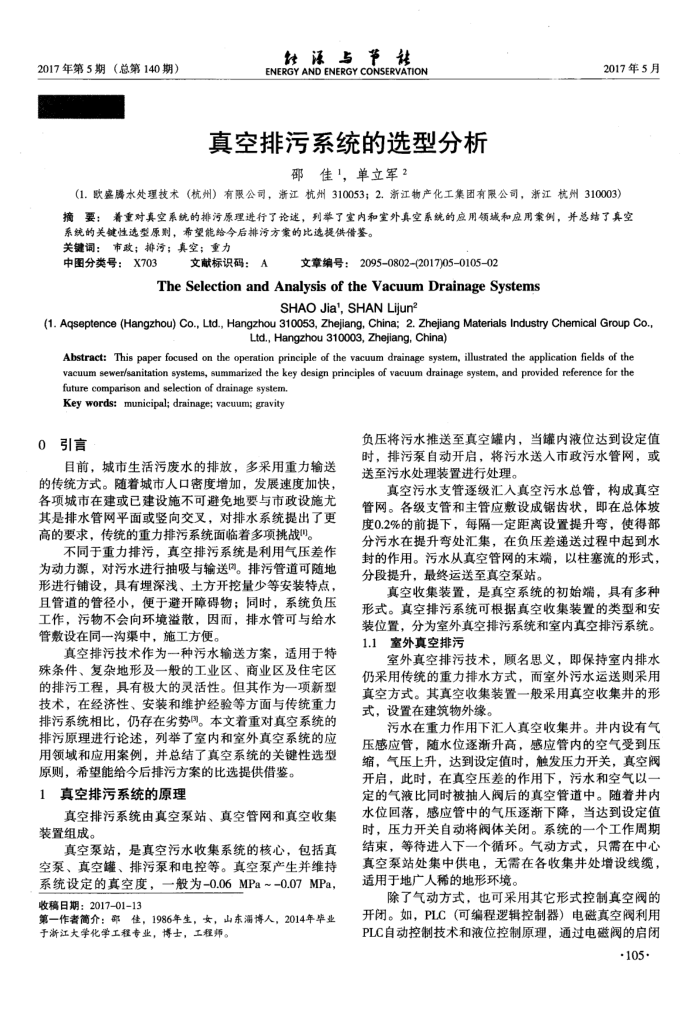

2017年第5期（总第140期）
经源与节社 ENERGYANDENERGYCONSERVATION
真空排污系统的选型分析
邵佳1，单立军2
2017年5月
（1.欧盛腾水处理技术（杭州）有限公司，浙江杭州310053；2.浙江物产化工集团有限公司，浙江杭州310003) 摘要：着重对真空系统的排污原理进行了论述，列举了室内和室外真空系统的应用领城和应用案例，并总结了真空
系统的关键性选型原则，希望能给今后排污方案的比选提供借鉴。关键词：市政；排污；真空；重力
中图分类号：X703
文献标识码：A
文章编号：20950802(2017)05-0105-02
The Selection and Analysis of the Vacuum Drainage Systems
SHAO Jia',SHAN Lijun?
(1. Aqseptence (Hangzhou) Co., Ltd., Hangzhou 310053, Zhejiang, China; 2. Zhejiang Materials Industry Chemical Group Co.,
Ltd., Hangzhou 310003, Zhejiang, China)
Abstract: This paper focused on the operation principle of the vacuum drainage system, illustrated the application fields of the vacuum sewer/sanitation systems, summarized the key design principles of vacuum drainage system, and provided reference for the
future comparison and selection of drainage system. Key words: municipal; drainage; vacuum; gravity
0引言
目前，城市生活污废水的排放，多采用重力输送
的传统方式。随着城市人口密度增加，发展速度加快。各项城市在建或已建设施不可避免地要与市政设施尤其是排水管网平面或竖向交叉，对排水系统提出了更高的要求，传统的重力排污系统面临着多项挑战。
不同于重力排污，真空排污系统是利用气压差作为动力源，对污水进行抽吸与输送。排污管道可随地形进行铺设，具有埋深浅、土方开挖量少等安装特点，且管道的管径小，便于避开障碍物；同时，系统负压工作，污物不会向环境溢散，因而，排水管可与给水管敷设在同一沟渠中，施工方便。
真空排污技术作为一种污水输送方案，适用于特殊条件、复杂地形及一般的工业区、商业区及住宅区的排污工程，具有极大的灵活性。但其作为一项新型技术，在经济性、安装和维护经验等方面与传统重力排污系统相比，仍存在劣势间。本文着重对真空系统的排污原理进行论述，列举了室内和室外真空系统的应用领域和应用案例，并总结了真空系统的关键性选型
原则，希望能给今后排污方案的比选提供借鉴。 1真空排污系统的原理
真空排污系统由真空泵站、真空管网和真空收集装置组成。
真空泵站，是真空污水收集系统的核心，包括真空泵、真空罐、排污泵和电控等。真空泵产生并维持系统设定的真空度，一般为-0.06MPa~=0.07MPa，收稿日期：2017-01-13
第一作者简介：部佳，1986年生，女，山东淄博人，2014年毕业于浙江大学化学工程专业，博士，工程师。
负压将污水推送至真空罐内，当罐内液位达到设定值时，排污泵自动开启，将污水送入市政污水管网，或送至污水处理装置进行处理。
真空污水支管逐级汇人真空污水总管，构成真空管网。各级支管和主管应激设成锯齿状，即在总体坡度0.2%的前提下，每隔一定距离设置提升弯，使得部分污水在提升弯处汇集，在负压差递送过程中起到水封的作用。污水从真空管网的末端，以柱塞流的形式，分段提升，最终运送至真空泵站。
真空收集装置，是真空系统的初始端，具有多种形式。真空排污系统可根据真空收集装置的类型和安装位置，分为室外真空排污系统和室内真空排污系统。 1.1室外真空排污
室外真空排污技术，顾名思义，即保持室内排水仍采用传统的重力排水方式，而室外污水运送则采用真空方式。其真空收集装置一般采用真空收集井的形式，设置在建筑物外缘。
污水在重力作用下汇人真空收集井。井内设有气压感应管，随水位逐渐升高，感应管内的空气受到压缩，气压上升，达到设定值时，触发压力开关，真空阀开启，此时，在真空压差的作用下，污水和空气以一定的气液比同时被抽人阀后的真空管道中。随着井内水位回落，感应管中的气压逐渐下降，当达到设定值时，压力开关自动将阀体关闭。系统的一个工作周期结束，等待进人下一个循环。气动方式，只需在中心真空泵站处集中供电，无需在各收集井处增设线缆，适用于地广人稀的地形环境。
除了气动方式，也可采用其它形式控制真空阀的开闭。如，PLC（可编程逻辑控制器）电磁真空阀利用 PLC自动控制技术和液位控制原理，通过电磁阀的启闭
·105
