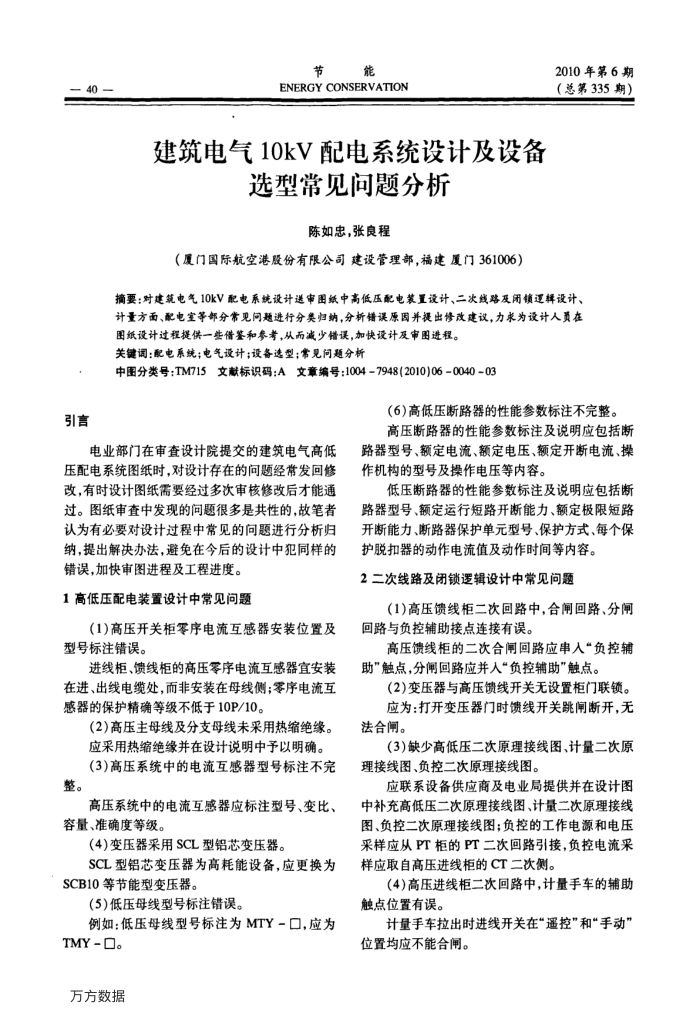

建筑电气10kV配电系统设计及设备
选型常见问题分析
陈如忠，张良程
（厦门国际航空港股份有限公司建设管理部，福建厦门361006）
2010年第6期（总第335期）
摘要：对建筑电气10kV配电系统设计送审图纸中高低压配电装置设计、二次线路及闭锁运辑设计、计量方面、配电室等部分常见间题进行分要归纳，分析错误原固并提出修改建议，力求为设计人翼在
图纸设计过程提供一些借鉴和参考，从而减少错误，加快设计及审图进程。关键词：配电系统；电气设计；设备选型：常见问题分析
中图分类号：TM715文献标识码：A文章编号：1004-7948(2010)06-0040-03
(6)高低压断路器的性能参数标注不完整。
高压断路器的性能参数标注及说明应包括断
电业部门在审查设计院提交的建筑电气高低压配电系统图纸时，对设计存在的问题经常发回修改，有时设计图纸需要经过多次审核修改后才能通过。图纸审查中发现的间题很多是共性的，故笔者认为有必要对设计过程中常见的问题进行分析归纳，提出解决办法，避免在今后的设计中犯同样的
错误，加快审图进程及工程进度。 1高低压配电装置设计中常见问题
(1)高压开关柜零序电流互感器安装位置及型号标注错误。
进线柜、馈线柜的高压零序电流互感器宜安装在进、出线电缆处，而非安装在母线侧；零序电流互感器的保护精确等级不低于10P/10。
(2）高压主母线及分支母线未采用热缩绝缘。应采用热缩绝缘并在设计说明中予以明确。(3)高压系统中的电流互感器型号标注不完
整。
高压系统中的电流互感器应标注型号、变比、容量、准确度等级。
(4)变压器采用SCL型铝芯变压器。
SCL型铝芯变压器为高耗能设备，应更换为 SCB10等节能型变压器。
(5)低压母线型号标注错误。
例如：低压母线型号标注为MTY-口，应为
TMY-。方方数据
路器型号、额定电流、额定电压、额定开断电流、操作机构的型号及操作电压等内容。
低压断路器的性能参数标注及说明应包括断
路器型号、额定运行短路开断能力、额定极限短路开断能力、断路器保护单元型号、保护方式、每个保
护脱扣器的动作电流值及动作时间等内容。 2二次线路及闭锁逻辑设计中常见问题
（1)高压馈线柜二次回路中，合闸回路、分闸回路与负控辅助接点连接有误。
高压馈线柜的二次合闸回路应串人“负控辅助”触点，分闸回路应并人“负控辅助”触点。
(2)变压器与高压馈线开关无设置柜门联锁。应为：打开变压器门时馈线开关跳闻断开，无
法合闸。
(3)缺少高低压二次原理接线图、计量二次原理接线图、负控二次原理接线图。
应联系设备供应商及电业局提供并在设计图中补充高低压二次原理接线图、计量二次原理接线图、负控二次原理接线图：负控的工作电源和电压采样应从PT柜的PT二次回路引接，负控电流采样应取自高压进线柜的CT二次侧。
（4)高压进线柜二次回路中，计量手车的辅助触点位置有误。
计量手车拉出时进线开关在遥控”和“手动” 位置均应不能合闸。
