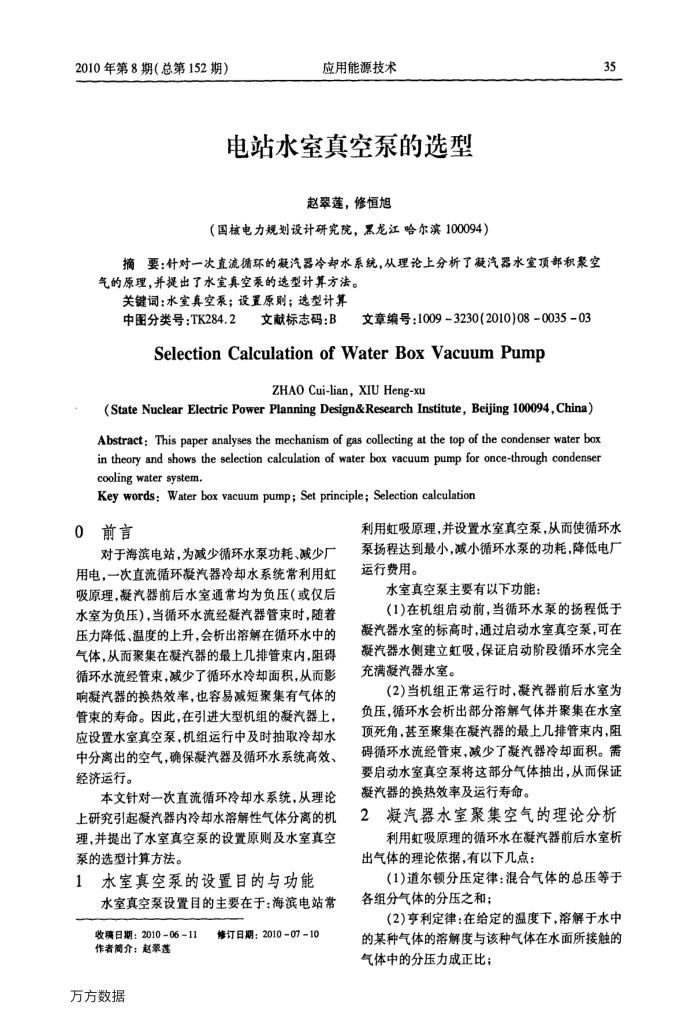

2010年第8期（总第152期）
应用能源技术
电站水室真空泵的选型
赵翠莲，修恒旭
（国核电力规划设计研究院，黑龙江哈尔滨100094）
摘要：针对一次直流循环的凝汽器冷却水系统，从理论上分析了凝汽器水室顶部积聚空气的原理，并提出了水室真空泵的选型计算方法。
关键词：水室真空泵；设置原则；选型计算
中图分类号：TK284.2
文献标志码：B
文章编号：10093230(2010)080035-03
SelectionCalculationofWaterBoxVacuumPump
ZHAO Cui-lian, XIU Heng-xu
(State Nuclear Electric Power Planning Design&Research Institute, Beijing 100094,China) Abstract: This paper analyses the mechanism of gas collecting at the top of the condenser water box in theory and shows the selection calculation of water box vacuum pump for once-through condenser cooling water system.
Key words:Water box vacuum pump;Set principle;Selection calculation
0前言
对于海滨电站，为减少循环水泵功耗、减少厂用电，一次直流循环凝汽器冷却水系统常利用虹吸原理，凝汽器前后水室通常均为负压（或仅后水室为负压），当循环水流经凝汽器管束时，随着压力降低、温度的上升，会析出溶解在循环水中的气体，从而聚集在凝汽器的最上几排管束内，阻碍循环水流经管束，减少了循环水冷却面积，从而影响凝汽器的换热效率，也容易减短聚集有气体的管束的寿命。因此，在引进大型机组的凝汽器上，应设置水室真空泵，机组运行中及时抽取冷却水中分离出的空气，确保凝汽器及循环水系统高效、经济运行。
本文针对一次直流循环冷却水系统，从理论上研究引起凝汽器内冷却水溶解性气体分离的机理，并提出了水室真空泵的设置原则及水室真空泵的选型计算方法。
1水室真空泵的设置目的与功能
水室真空泵设置目的主要在于：海滨电站常
收稿日期：2010-06-11 作者简介：赵翠遵
万方数据
修订日期：20100710
35
利用虹吸原理，并设置水室真空泵，从而使循环水泵扬程达到最小，减小循环水泵的功耗，降低电厂运行费用。
水室真空泵主要有以下功能
(1)在机组启动前，当循环水泵的扬程低于凝汽器水室的标高时，通过启动水室真空泵，可在凝汽器水侧建立虹吸，保证启动阶段循环水完全充满凝汽器水室。
(2)当机组正常运行时，凝汽器前后水室为负压，循环水会析出部分溶解气体并聚集在水室顶死角，甚至聚集在凝汽器的最上几排管束内，阻碍循环水流经管束，减少了凝汽器冷却面积。需要启动水室真空泵将这部分气体抽出，从而保证凝汽器的换热效率及运行寿命。
凝汽器水室聚集空气的理论分析 2
利用虹吸原理的循环水在凝汽器前后水室析出气体的理论依据，有以下几点：
(1)道尔顿分压定律：混合气体的总压等于各组分气体的分压之和；
(2)享利定律：在给定的温度下，溶解于水中的某种气体的溶解度与该种气体在水面所接触的气体中的分压力成正比；
