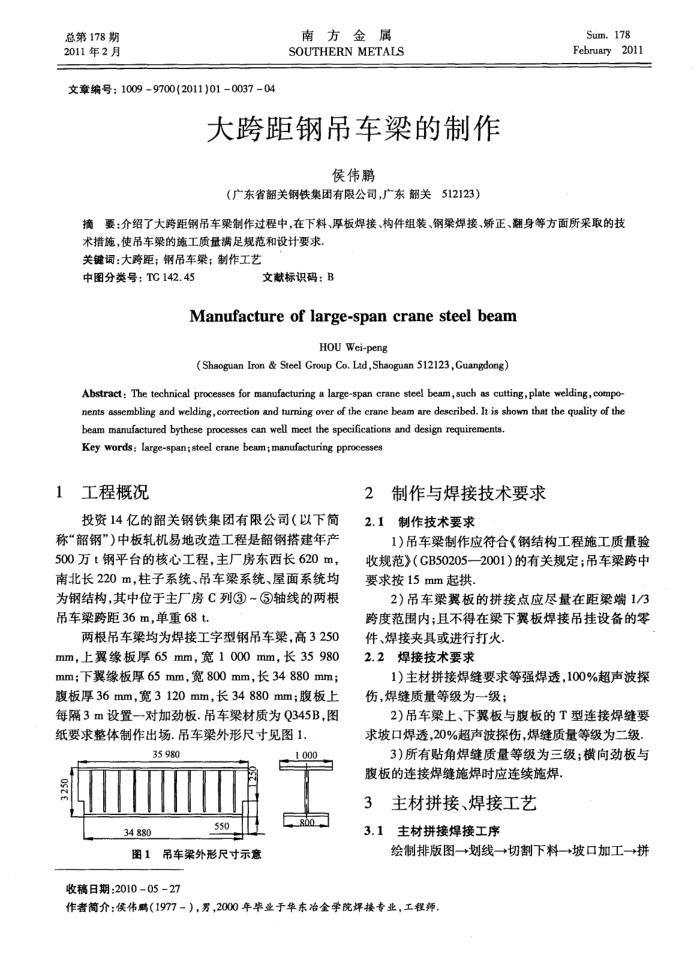

总第178期 2011年2月
文章编号：10099700(2011)01003704
南方金属 SOUTHERNMETALS
大跨距钢吊车梁的制作
侯伟鹏
（广东省韶关钢铁集团有限公司，广东韶关512123）
Sum.178 February 2011
摘要：介绍了大跨距钢吊车梁制作过程中，在下料、厚板焊接、构件组装、钢渠焊接、矫正、翻身等方面所采取的技
术措施，使吊车架的施工质量满足规范和设计要求关键词：大跨距；钢吊车梁；制作工艺
中图分类号：TC142.45
文献标识码：B
Manufactureoflarge-spancranesteelbeam
HOU Wei-peng
(Shaoguan Iron & Steel Group Co. Lid,Shaoguan 512123,Guangdong)
Abstract: The technical processes for manufacturing a large-span crane steel beam,such as cutting,plate welding, compo nents &ssembling and welding, correction and tuming over of the erane beam are deseribed. It is shown that the quality of the
beam manufactured bythese processes can well meet the specifications and design requirements. Key words : large-span; steel crane beam;manufacturing pprocesses
1工程概况
投资14亿的韶关钢铁集团有限公司（以下简称“韶钢”)中板轧机易地改造工程是韶钢搭建年产 500万t钢平台的核心工程，主厂房东西长620m，南北长220m，柱子系统、吊车梁系统、屋面系统均为钢结构，其中位于主厂房C列③~③轴线的两根吊车梁跨距36m，单重68t.
两根吊车梁均为焊接工字型钢吊车梁，高3250 mm，上翼缘板厚65mm，宽1000mm，长35980 mm；下翼缘板厚65mm，宽800mm，长34880mm；腹板厚36mm，宽3120mm，长34880mm；腹板上每隔3m设置一对加劲板.吊车梁材质为Q345B，图纸要求整体制作出场.吊车梁外形尺寸见图1.
35 980
34880
550
图1
吊车梁外形尺寸示意
收稿日期：2010-05-27
1000 800
2
制作与焊接技术要求 2.1制作技术要求
1）吊车梁制作应符合《钢结构工程施工质量验收规范》（GB50205—2001)的有关规定：吊车梁跨中要求按15mm起拱
2)吊车梁翼板的拼接点应尽量在距梁端1/3 跨度范围内；且不得在梁下翼板焊接吊挂设备的零
件、焊接夹具或进行打火， 2.2焊接技术要求
1）主材拼接焊缝要求等强焊透，100%超声波探伤，焊缝质量等级为一级；
2)吊车梁上、下翼板与腹板的T型连接焊缝要求坡口焊透，20%超声波探伤，焊缝质量等级为二级
3)所有贴角焊缝质量等级为三级；横向劲板与腹板的连接焊缝施焊时应连续施焊
3
主材拼接、焊接工艺
3.1主材拼接焊接工序
绘制排版图一→划线一→切割下料→+坡口加工→+拼
作者简介：侯伟鹦（1977－），男，2000年毕业于华东冶金学院焊接专业，工程师，
