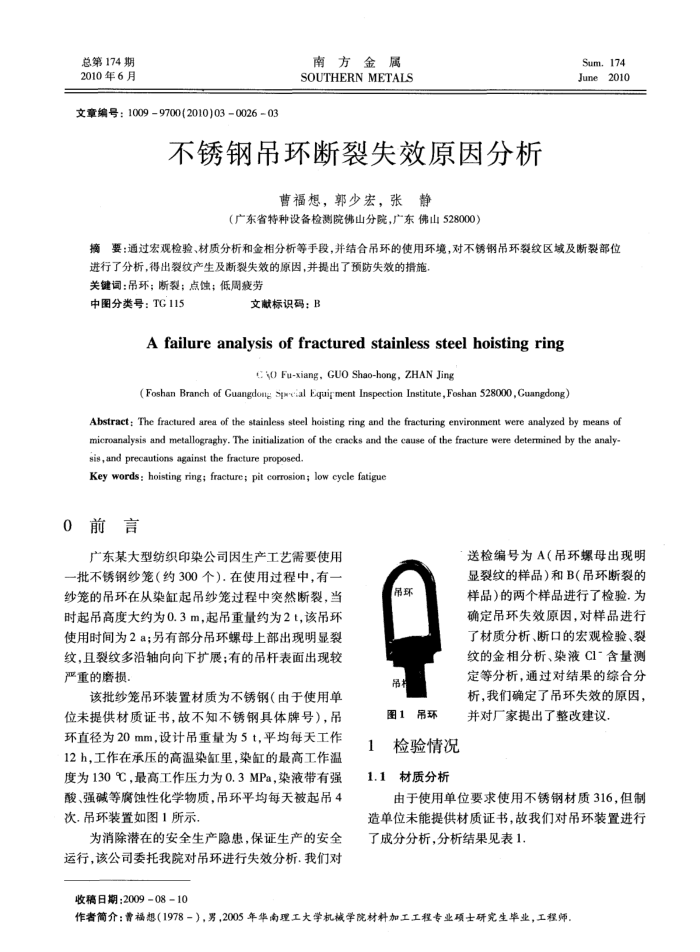

不锈钢吊环断裂失效原因分析
曹福想，郭少宏，张静
（广东省特种设备检测院佛山分院，广东佛山528000）
Sum.174 June2010
摘要：通过宏观检验、材质分析和金相分析等手段，并结合吊环的使用环境，对不锈钢吊环裂纹区域及断裂部位
进行了分析，得出裂纹产生及断裂失效的原因，并提出了预防失效的措施关键词：吊环；断裂；点蚀；低周疲劳
中图分类号：TG115
文献标识码：B
A failure analysis of fractured stainless steel hoisting ring
C O Fu-xiang, GUO Shao-hong, ZHAN Jing
(Foshan Branch of Guangdong Spxcial Equirment Inspection Institute,Foshan 528000, Guangdong)
Abstract: The fractured area of the stainless steel hoisting ring and the fracturing environment were analyzed by means of microanalysis and metallograghy. The initialization of the cracks and the cause of the fracture were determined by the analy sis,and precautions against the fracture proposed.
Key words: hoisting ring; fracture; pit corrosion; low cycle fatigue 0前言
广东某大型纺织印染公司因生产工艺需要使用一批不锈钢纱笼（约300个）.在使用过程中，有一纱笼的吊环在从染缸起吊纱笼过程中突然断裂，当时起吊高度大约为0.3m，起吊重量约为2t，该吊环使用时间为2a；另有部分吊环螺母上部出现明显裂纹，且裂纹多沿轴向向下扩展；有的吊杆表面出现较严重的磨损，
该批纱笼吊环装置材质为不锈钢（由于使用单位未提供材质证书，故不知不锈钢具体牌号），吊环直径为20mm，设计吊重量为5t，平均每天工作 12h，工作在承压的高温染缸里，染缸的最高工作温度为130℃，最高工作压力为0.3MPa，染液带有强酸、强碱等腐蚀性化学物质，吊环平均每天被起吊4 次.吊环装置如图1所示
为消除潜在的安全生产隐患，保证生产的安全运行，该公司委托我院对吊环进行失效分析.我们对收稿日期：20090810
常环
图1吊环
检验情况 1.1材质分析
送检编号为A（吊环螺母出现明显裂纹的样品）和B（吊环断裂的样品)的两个样品进行了检验.为确定吊环失效原因，对样品进行了材质分析、断口的宏观检验、裂纹的金相分析、染液CI'含量测定等分析，通过对结果的综合分析，我们确定了吊环失效的原因，并对厂家提出了整改建议，
由于使用单位要求使用不锈钢材质316，但制造单位未能提供材质证书，故我们对吊环装置进行了成分分析，分析结果见表1.
作者简介：曹福想（1978-），男，2005年华南理工大学机械学院材料加工工程专业硕士研究生毕业，工程师
