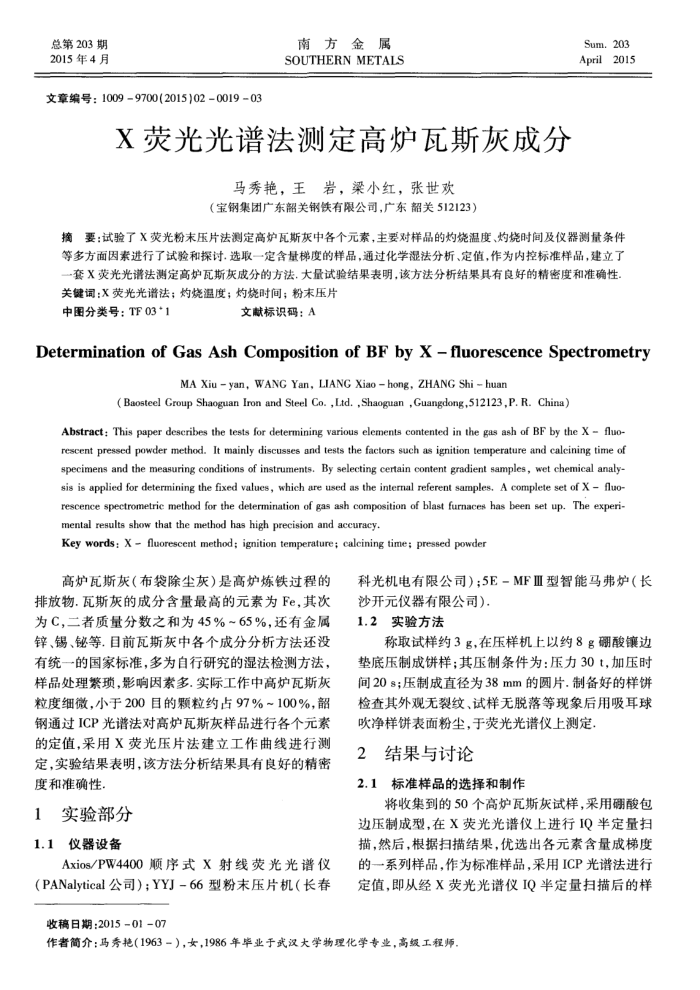

总第203期 2015年4月
文章编号：10099700(2015)020019-03
南方金属 SOUTHERNMETALS
X荧光光谱法测定高炉瓦斯灰成分
马秀艳，王岩，梁小红，张世欢
（宝钢集团广东韶关钢铁有限公司，广东韶关512123）
Sum.203 April2015
摘要：试验了X荧光粉末压片法测定高炉瓦斯灰中各个元素，主要对样品的灼烧温度、灼烧时间及仪器测量条件等多方面因素进行了试验和探讨.选取一定含量梯度的样品，通过化学湿法分析、定值，作为内控标准样品，建立了一套文荧光光谱法测定高炉瓦斯灰成分的方法，大量试验结果表明，该方法分析结果具有良好的精密度和准确性关键词：X荧光光谱法；灼烧温度；灼烧时间；粉末压片
中图分类号：TF03*1
文献标识码：A
DeterminationofGasAshCompositionofBFbyX-fluorescenceSpectrometry
MA Xiu yan, WANC Yan, LIANG Xiao hong, ZHANG Shi - huan
(Baosteel Group Shaoguan Iron and Steel Co. ,Ltd. ,Shaoguan ,Guangdong,512123,P. R. China)
Abstract: This paper describes the tests for determining various elements contented in the gas ash of BF by the X fluo-rescent pressed powder method. It mainly discusses and tests the factors such as ignition temperature and calcining time of specimens and the measuring conditions of instruments. By selecting certain content gradient samples, wet chemical analy-sis is applied for determining the fixed values, which are used as the internal referent samples, A complete set of X fluo rescence spectrometric method for the determination of gas ash composition of blast furnaces has been set up. The experi-mental results show that the method has high precision and accuracy.
Key words: X fluorescent method; ignition temperature; calcining time; pressed powder
高炉瓦斯灰（布袋除尘灰）是高炉炼铁过程的排放物.瓦斯灰的成分含量最高的元素为Fe，其次为C，二者质量分数之和为45%~65%，还有金属锌、锡、铋等.目前瓦斯灰中各个成分分析方法还没有统一的国家标准，多为自行研究的湿法检测方法，样品处理繁项，影响因素多，实际工作中高炉瓦斯灰粒度细微，小于200目的颗粒约占97%~100%，韶钢通过ICP光谱法对高炉瓦斯灰样品进行各个元素的定值，采用X荧光压片法建立工作曲线进行测定，实验结果表明，该方法分析结果具有良好的精密度和准确性
1实验部分 1.1仪器设备
Axios/PW4400顺序式X射线荧光光谱仪（PANalytical公司）；YYJ－66型粉末压片机（长春收稿日期：2015-01-07
科光机电有限公司）；5E-MFⅢ型智能马弗炉（长
沙开元仪器有限公司）， 1.2实验方法
称取试样约3多，在压样机上以约8g硼酸镶边垫底压制成饼样；其压制条件为：压力30t，加压时间20s：压制成直径为38mm的员片.制备好的样饼检查其外观无裂纹、试样无脱落等现象后用吸耳球
吹净样饼表面粉尘，于荧光光谱仪上测定 2结果与讨论
2.1标准样品的选择和制作
将收集到的50个高炉瓦斯灰试样，采用硼酸包边压制成型，在X荧光光谱仪上进行IQ半定量扫描，然后，根据扫描结果，优选出各元素含量成梯度的一系列样品，作为标准样品，采用ICP光谱法进行定值，即从经X荧光光谱仪O半定量扫描后的样
作者简介：马秀艳（1963－），女，1986年毕业于武汉大学物理化学专业，高级工程师，
