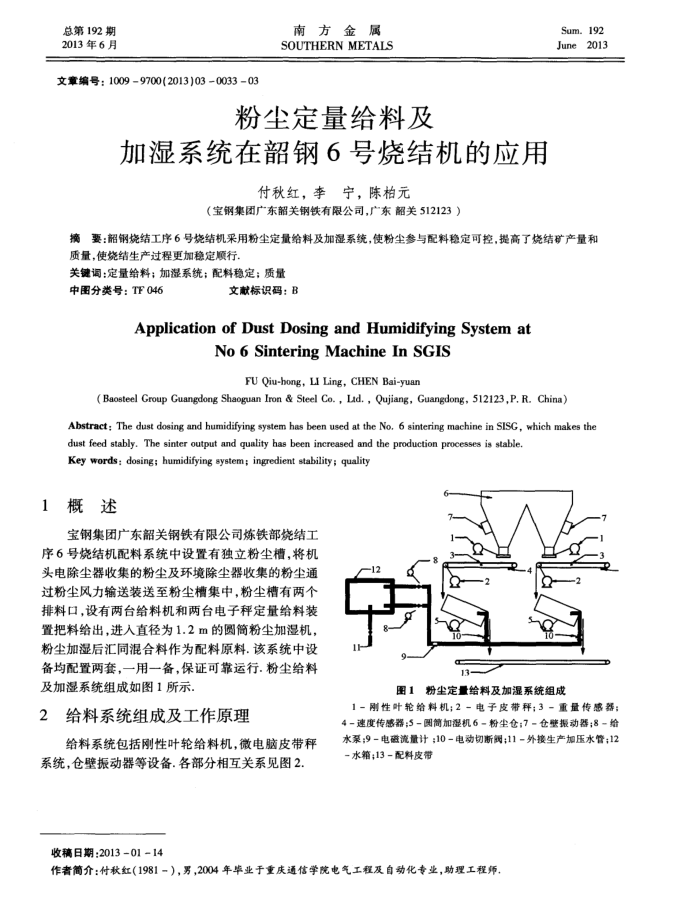

总第192期 2013年6月
文章编号：10099700(2013)03003303
南方金
属
SOUTHERN METALS
粉尘定量给料及
加湿系统在韶钢6号烧结机的应用
付秋红，李宁，陈柏元
（宝钢集团广东韶关钢铁有限公司，广东韶关512123）
Sum.192 June2013
摘要：韶钢烧结工序6号烧结机采用粉尘定量给料及加湿系统，使粉尘参与配料稳定可控，提高了烧结矿产量和质量，使烧结生产过程更加稳定顺行。
关键调：定量给料；加湿系统：配料稳定；质量
中图分类号：TF046
文献标识码：B
ApplicationofDustDosingandHumidifyingSystemat
No6SinteringMachineInSGIS
FU Qiu-hong, LI Ling, CHEN Bai-yuan
(Baosteel Group Guangdong Shaoguan Iron & Steel Co., Lad., Qujiang, Guangdong, 512123,P, R. China)
Abstract: The dust dosing and humidifying system has been used at the No, 6 sintering machine in SISG, which makes the
dust feed stably. The sinter output and quality has been increased and the production processes is stable. Key words: dosing; humidifying system; ingredient stability; quality
1概述
宝钢集团广东韶关钢铁有限公司炼铁部烧结工序6号烧结机配料系统中设置有独立粉尘槽，将机
头电除尘器收集的粉尘及环境除尘器收集的粉尘通过粉尘风力输送装送至粉尘槽集中，粉尘槽有两个排料口，设有两台给料机和两台电子秤定量给料装置把料给出，进入直径为1.2m的圆筒粉尘加湿机，粉尘加湿后汇同混合料作为配料原料.该系统中设备均配置两套，一用一备，保证可靠运行.粉尘给料
及加湿系统组成如图1所示 2
给料系统组成及工作原理
给料系统包括刚性叶轮给料机，微电脑皮带秤系统，仓壁振动器等设备.各部分相互关系见图2. 收稿日期：2013-01-14
源
图1粉尘定量给料及加湿系统组成
1-刚性叶轮给料机；2-电子皮带秤；3-重量传感器； 4-速度传感器;5-图筒加湿机6-粉尘仓；7-仓壁报动器；8-给水系：9=电磁流量计；10=电动切断阀：11-外接生产加压水管；12-水箱;13-配料皮带
作者简介：付秋红（1981－），男，2004年率业于重庆通信学院电气工程及自动化专业，助理工程师，
