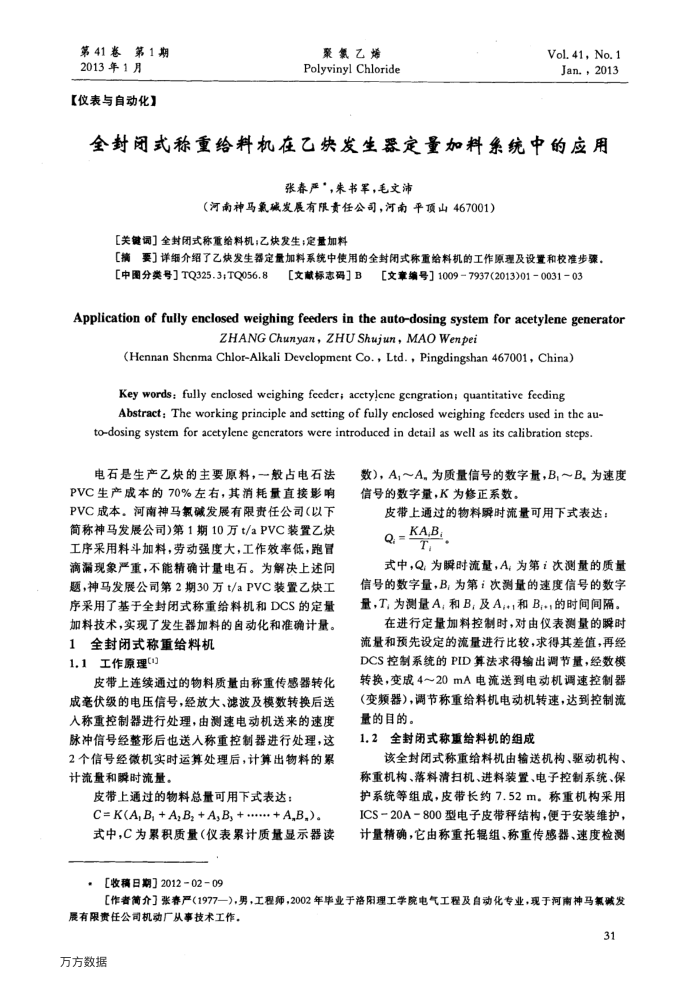

第41卷第1期
2013年1月【仪表与自动化】
聚氯乙烯
Polyvinyl Chloride
Vol.41,No.1 Jan.，2013
全封闭式称重给料机在乙快发生器定量加料系统中的应用
张春严，，朱书军，毛文沛
（河南神马氯碱发展有限责任公司，河南平顶山467001）
【关键词］全封闭式称重给料机；乙发生；定量加料
[摘要详细介绍了乙炔发生器定量加料系统中使用的全封闭式称重给料机的工作原理及设置和校准步骤。
[中图分类号］TQ325.3;TQ056.8
［文献标志码］B
［文章编号】10097937(2013)01003103
Application of fully enclosed weighing feeders in the auto-dosing system for acetylene generator
ZHANGChunyan,ZHUShujun,MAOWenpei
(Hennan Shenma Chlor-Alkali Development Co.,Ltd.,Pingdingshan 467001,China) Key words: fully enclosed weighing feeder; actylcnc gcngration; quantitative fecding
Abstract: The working principle and setting of fully enclosed weighing feeders used in thc au-to-dosing system for acetylene generators were introduced in detail as well as its calibration steps.
电石是生产乙炔的主要原料，一般占电石法 PVC生产成本的70%左右，其消耗量直接影响 PVC成本。河南神马氯碱发展有限责任公司（以下简称神马发展公司)第1期10万t/aPVC装置乙炔工序采用料斗加料，劳动强度大，工作效率低，跑管滴漏现象严重，不能精确计量电石。为解决上述问题，神马发展公司第2期30万t/aPVC装置乙炔工序采用了基于全封闭式称重给料机和DCS的定量加料技术，实现了发生器加料的自动化和准确计量。
1全封闭式称重给料机 1.1工作原理()
皮带上连续通过的物料质量由称重传感器转化成毫伏级的电压信号，经放大、滤波及模数转换后送入称重控制器进行处理，由测速电动机送来的速度脉冲信号经整形后也送人称重控制器进行处理，这 2个信号经微机实时运算处理后，计算出物料的累计流量和脱时流量，
皮带上通过的物料总量可用下式表达：
C= K(A,B, +A,B, + A,B, +....+A,B,)。式中，C为累积质量（仪表累计质量显示器读
［收稿日期】2012-0209
数)，A～A.为质量信号的数字量，B,～B.为速度信号的数字量，K为修正系数。
皮带上通过的物料瞬时流量可用下式表达：
Q-KAB T
式中，Q：为瞬时流量，A，为第i次测量的质量
信号的数字量，B，为第；次测量的速度信号的数字量，T,为测量A，和B，及A,+，和B;+，的时间间隔。
在进行定量加料控制时，对由仪表测量的瞬时流量和预先设定的流量进行比较，求得其差值，再经 DCS控制系统的PID算法求得输出调节量，经数模转换，变成4~20mA电流送到电动机调速控制器(变频器)，调节称重给料机电动机转速，达到控制流量的目的。
1.2全封闭式称重给料机的组成
该全封闭式称重给料机由输送机构、驱动机构、称重机构、落料清扫机、进料装置、电子控制系统、保护系统等组成，皮带长约7.52m。称重机构采用 ICS-20A-800型电子皮带秤结构，便于安装维护，计量精确，它由称重托辑组、称重传感器、速度检测
【作者介】张春严（1977一），男，工程师，2002年毕业于路阳理工学院电气工程及自动化专业，现于河南神马氯减发
展有限责任公司机动厂从事技术工作，
31
