总第201期 2014年12月
文章编号：10099700(2014)06003103
南方金属 SOUTHERNMETALS

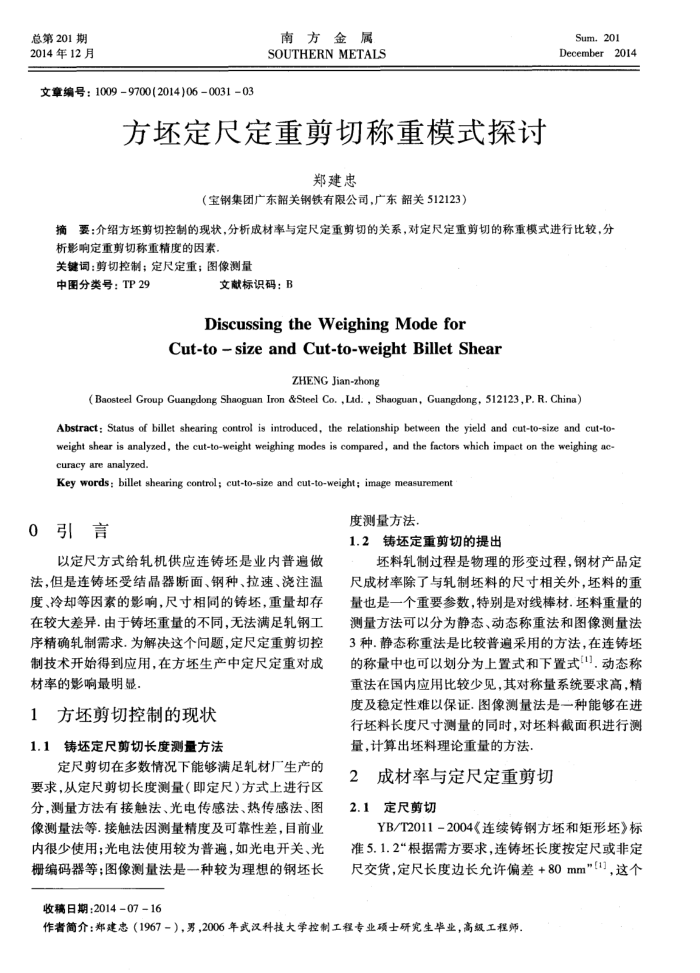

方环定尺定重剪切称重模式探讨
郑建忠
（宝钢集团广东韶关钢铁有限公司，广东韶关512123）
Sum.201
December2014
摘要：介绍方坏剪切控制的现状，分析成材率与定尺定重剪切的关系，对定尺定重剪切的称重模式进行比较，分析影响定重剪切称重精度的因素，
关键词：剪切控制；定尺定重；图像测量
中图分类号：TP29
文献标识码：B
DiscussingtheWeighingModefor
Cut-to-sizeandCut-to-weightBilletShear
ZHENG Jian-zhong
(Baosteel Group Guangdong Shaoguan Iron &Steel Co. ,Lid: , Shaoguan, Guangdong, 512123,P. R, China)
Abstract: Status of billet shearing control is introduced, the relationship between the yield and cut-to-size and cut-to weight shear is analyzed, the cut-to-weight weighing modes is compared, and the factors which impact on the weighing ac curacy are analyzed.
Key words : billet shearing control; cut-to-size and cut-to-weight; image measurement
0引言
以定尺方式给轧机供应连铸坏是业内普温做
法，但是连铸坏受结晶器断面、钢种、拉速、浇注温度、冷却等因素的影响，尺寸相同的铸坏，重量却存在较大差异，由手铸坏重量的不同，无法满足乳钢工序精确轧制需求.为解决这个问题，定尺定重剪切控制技术开始得到应用，在方坏生产中定尺定重对成材率的影响最明显
1方坏剪切控制的现状 1.1铸坏定尺剪切长度测量方法
定尺剪切在多数情况下能够满足轧材广生产的要求，从定尺剪切长度测量（即定尺）方式上进行区分，测量方法有接触法、光电传感法、热传感法、图像测量法等.接触法因测量精度及可靠性差，目前业内很少使用；光电法使用较为普遍，如光电开关、光栅编码器等；图像测量法是一种较为理想的钢坏长
收稿日期：2014-07-16
度测量方法
1.2铸坏定重剪切的提出
坏料轧制过程是物理的形变过程，钢材产品定尺成材率除了与轧制坏料的尺寸相关外，坏料的重量也是一个重要参数，特别是对线棒材.坏料重量的测量方法可以分为静态、动态称重法和图像测量法 3种.静态称重法是比较普遍采用的方法，在连铸坏的称量中也可以划分为上置式和下置式[1].动态称重法在国内应用比较少见，其对称量系统要求高，精度及稳定性难以保证.图像测量法是一种能够在进行坏料长度尺寸测量的同时，对坏料截面积进行测
量，计算出坏料理论重量的方法 2
成材率与定尺定重剪切 2.1定尺剪切
YB/T2011-2004《连续铸钢方坏和矩形坏》标准5.1.2“根据需方要求，连铸坏长度按定尺或非定尺交货，定尺长度边长允许偏差+80mm”[11，这个
作者简介：郑建忠（1967-），男，2006年武汉科技大学控制工程专业硕士研究生毕业，高级工程师
