总第204期 2015年6月
文章编号：10099700(2015)03000503
南方金属 SOUTHERN METALS

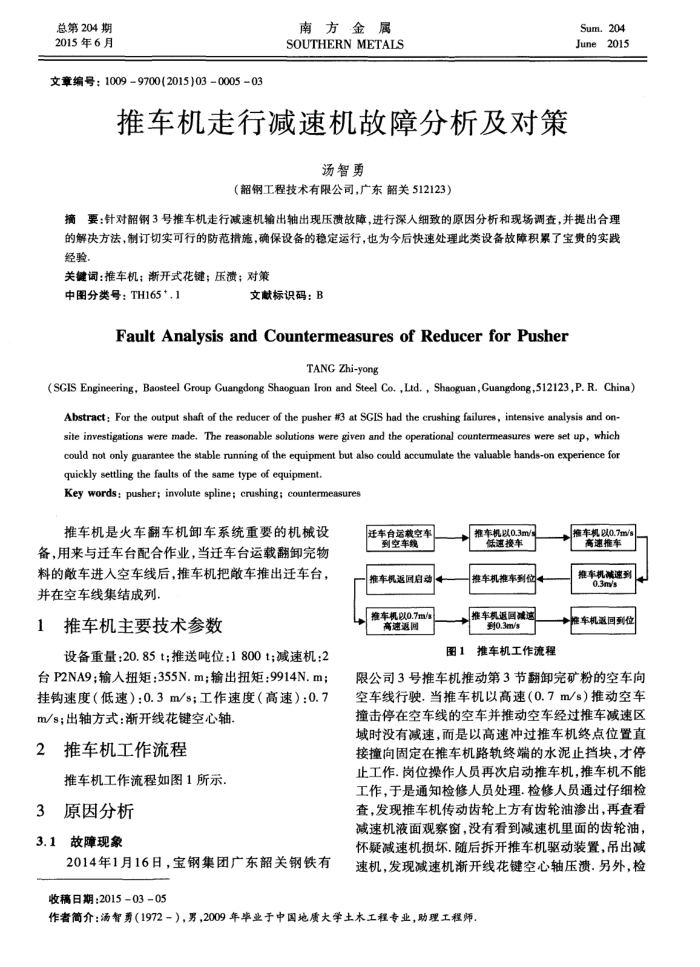

推车机走行减速机故障分析及对策
汤智勇
（韶钢工程技术有限公司，广东韶关512123）
Sum.204 June2015
摘要：针对韶钢3号推车机走行减速机输出轴出现压溃故障，进行深入细致的原因分析和现场调查，并提出合理的解决方法，制订切实可行的防范措施，确保设备的稳定运行，也为今后快速处理此类设备故障积累了宝贵的实践经验
关键词：推车机；渐开式花键；压溃；对策
中图分类号：TH165*.1
文献标识码：B
FaultAnalysisandCountermeasuresofReducerforPusher
TANG Zhi-yong
(SGIS Engineering, Baosteel Group Guangdong Shaoguan Iron and Steel Co, ,Ltd. , Shaoguan,Guangdong,512123,P. R. China)
Abstract: For the output shaft of the reducer of the pusher #3 at SGIS had the crushing failures, intensive analysis and on site investigations were made. The reasonable solutions were given and the operational countermeasures were set up, which could not only guarantee the stable running of the equipment but also could accumulate the valuable hands-on experience for quickly settling the faults of the same type of equipment.
Key words:pusher;involute spline; crushing; countemeasures
推车机是火车翻车机卸车系统重要的机械设备，用来与迁车台配合作业，当迁车台运载翻卸完物料的散车进入空车线后，推车机把散车推出迁车台，
并在空车线集结成列 1
推车机主要技术参数
设备重量：20.85t；推送吨位：1800t；减速机：2 台P2NA9；输人扭矩：355N.m；输出扭矩：9914N.m；挂钩速度（低速）：0.3m/s；工作速度（高速）：0.7 m/s；出轴方式：渐开线花键空心轴
推车机工作流程 2
推车机工作流程如图1所示， 3
原因分析 3.1故障现象
2014年1月16日，宝钢集团广东韶关钢铁有收稿日期：201503-05
迁车自运载空车
到空车线
推车机返回启动推车机以0.7m/s 高速退国
推车机以0.3m/s
低速接车推车机推车到位推车机返回减速
到0.3m/s
图1推车机工作流程
推车机以0.7m/s
高速推车推车机减速列 0.3m/s
+推车机恶回到位
限公司3号推车机推动第3节翻卸完矿粉的空车向空车线行驶，当推车机以高速（0.7m/s）推动空车撞击停在空车线的空车并推动空车经过推车减速区域时没有减速，而是以高速冲过推车机终点位置直接撞向固定在推车机路轨终端的水泥止挡块，才停止工作.岗位操作人员再次启动推车机，推车机不能工作，于是通知检修人员处理.检修人员通过仔细检查，发现推车机传动齿轮上方有齿轮油渗出，再查看减速机液面观察窗，没有看到减速机里面的齿轮油，怀疑减速机损坏.随后拆开推车机驱动装置，吊出减速机，发现减速机渐开线花键空心轴压渍.另外，检
作者简介：汤智劳（1972-），男，2009年毕业于中国地质大学土木工程专业，助理工程师，
