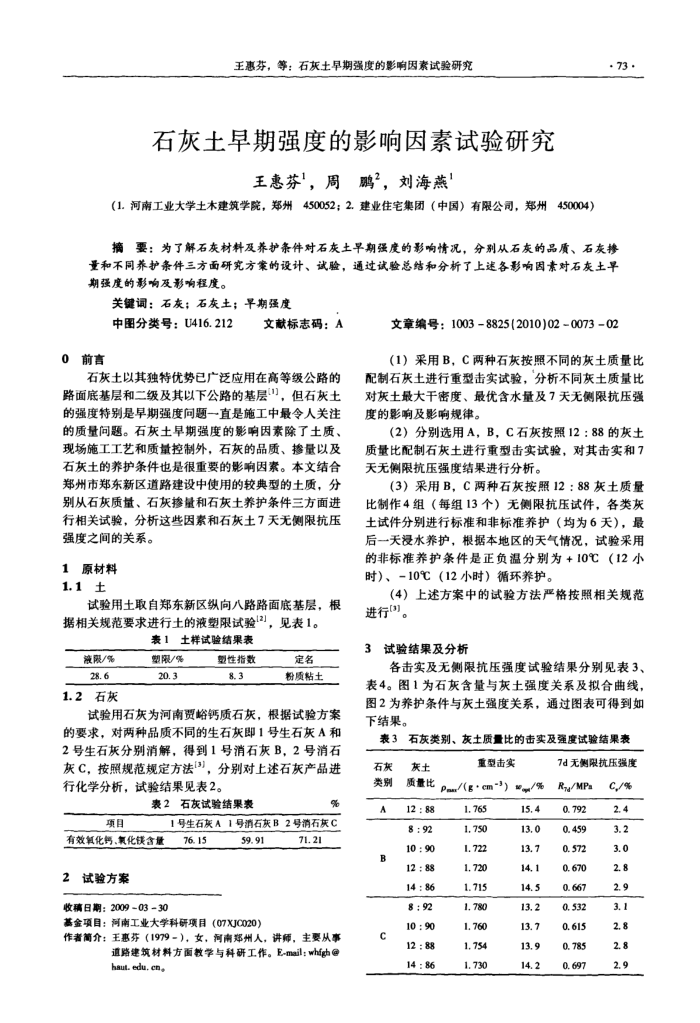

王惠芬，等：石灰土早期强度的影响因素试验研究
石灰土早期强度的影响因素试验研究
王惠芬1，周鹏，刘海蒸"
（1.河南工业大学土木建筑学院，郑州450052；2.建业住宅集团（中国）有限公司，郑州450004）
·73
摘要：为了解石灰材料及养护条件对石灰土早期强度的影响情况，分别从石灰的品质、石灰掺量和不同养护条件三方面研究方案的设计、试验，通过试验总结和分析了上速各影响因素对石灰土早期强度的影响及影响程度。
关键调：石灰；石灰土；早期强度
中图分类号：U416.212
前言 0
文献标志码：A
石灰土以其独待优势已广泛应用在高等级公路的路面底基层和二级及其以下公路的基层")，但石灰土的强度特别是早期强度问题一直是施工中最令人关注的质量问题。石灰土早期强度的影响因素除了土质、现场施工工艺和质量控制外，石灰的品质、掺量以及石灰土的养护条件也是很重要的影响因素。本文结合郑州市郑东新区道路建设中使用的较典型的土质，分别从石灰质量、石灰掺量和石灰土养护条件三方面进行相关试验，分析这些因素和石灰土7天无侧限抗压强度之间的关系。
1原材料 1.1±
试验用土取自郑东新区纵向八路路面底基层，根据相关规范要求进行土的液塑限试验12]，见表1。
表1土样试验结果表
液限/% 28.6
1.2石灰
塑限/% 20.3
塑性指数 8.3
定名粉质粘土
试验用石灰为河南贾峪钙质石灰，根据试验方案的要求，对两种品质不同的生石灰即1号生石灰A和 2号生石灰分别消解，得到1号消石灰B，2号消石灰C，按照规范规定方法{3)，分别对上述石灰产品进行化学分析，试验结果见表2。
表2石灰试验结果表
项目
有效氧化钙，氧化镁含量
：试验方案 2
%
1号生石灰A1号消石灰B2号消石灰C
76.15
收稿日期：2009-03-30
59.91
基金项目：河南工业大学科研项目（07XJO020）
71.21
作者简介：王惠芬（1979-），女，河南郑州人，讲师，主要从事
道路建筑材料方面教学与科研工作。E-mail：whigh@ haut. edu, cn.
文章编号：10038825(2010)02007302
（1）采用B，C两种石灰按照不同的灰土质量比配制石灰土进行重型击实试验，分析不同灰土质量比对灰土最大干密度、最优含水量及7天无侧限抗压强度的影响及影响规律。
（2）分别选用A，B，C石灰按照12：88的灰士质量比配制石灰土进行重型击实试验，对其击实和7 天无侧限抗压强度结果进行分析。
（3）采用B，C两种石灰按照12：88灰土质量比制作4组（每组13个）无侧限抗压试件，各类灰土试件分别进行标准和非标准养护（均为6天），最后一天浸水养护，根据本地区的天气情况，试验采用的非标准养护条件是正负温分别为+10℃（12小时）、=10℃（12小时）循环养护。
（4）上述方案中的试验方法严格按照相关规范进行[3]。
3
试验结果及分析
各击实及无侧限抗压强度试验结果分别见表3、
表4。图1为石灰含量与灰土强度关系及拟合曲线，图2为养护条件与灰土强度关系，通过图表可得到如下结果。
表3
石族类别
A B
C
石灰类别、灰土质量比的击实及强度试验结果表
重型击实
灰土
质量比pm/《g*cm"）"/%
12 : 88 8:92 10:90 12:88 14 : 86 8:92 10:90 12:88 14 : 86
1.765 1.750 1.722 1.720 1.715 1. 780 1.760 1.754 1.730
15.4 13.0 13.7 14.1 14.5 13.2 13.7 13.9 14.2
7d无则限抗压强度
Rrg/MPs 0.792 0. 459 0.572 0.670 0.667 0.532 0.615 0.785 0. 697
c,/% 2.4 3.2 3.0 2.8 2.9 3.1 2.8 2.8 2.9
