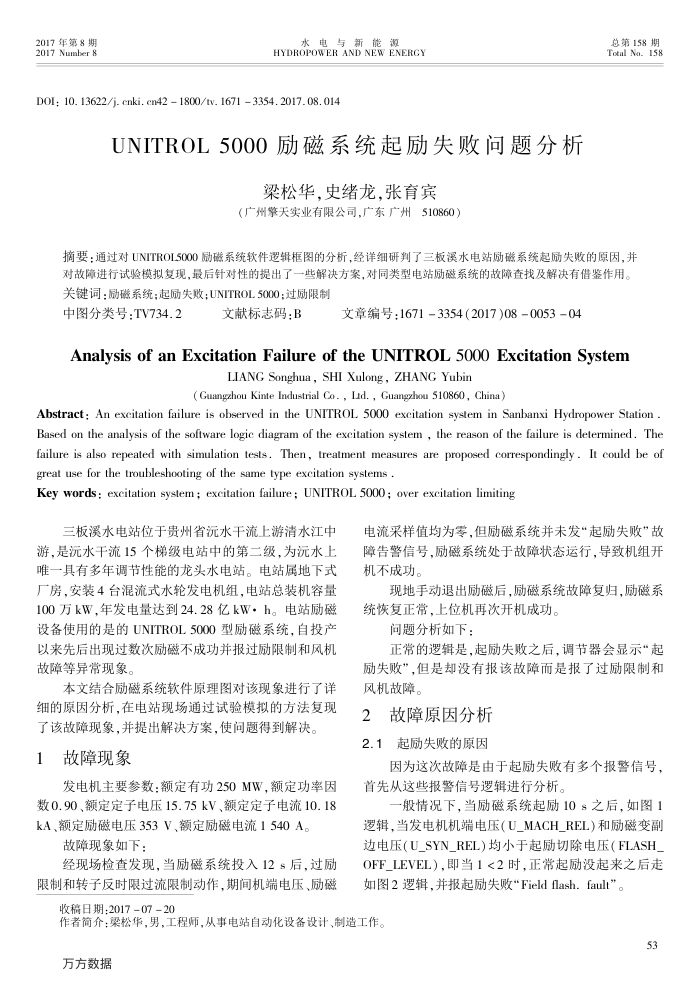

UNITROL5OOO励磁系统起励失败问题分析
梁松华，史绪龙，张育宾
（广州肇天实业有限公司，广东广州510860）
总第158期 Total No. 158
摘要：通过对UNITROL5000励磁系统软件逻辑框图的分析，经详细研判了三板溪水电站励磁系统起励失败的原因，并关键词：励磁系统；起励失败；UNITROL5000；过励限制
中图分类号：TV734.2
文献标志码：B
文章编号：16713354(2017)08005304
AnalysisofanExcitationFailureoftheUNITROL5OO0ExcitationSystem
LIANG Songhua, SHI Xulong, ZHANG Yubin
( Guangzhou Kinte Industrial Co - , Lid. , Guangzhou 510860, China)
Abstract: An excitation failure is observed in the UNITROL 5O0O excitation system in Sanbanxi Hydropower Station Based on the analysis of the software logic diagram of the excitation system , the reason of the failure is determined. The failure is also repeated with simulation tests. Then, treatment measures are proposed correspondingly - It could be of greal use for the troubleshooting of the same type excitation systems .
Key words : excitation system ; excitation failure; UNITROL 500O; over excitation limiting
三板溪水电站位于贵州省水干流上游清水江中游，是沅水干流15个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。电站属地下式房，安装4台混流式水轮发电机组，电站总装机容量 100万kW，年发电量达到24.28亿kW·h。电站励磁设备使用的是的UNITROL5000型励磁系统，自投产以来先后出现过数次励磁不成功并报过励限制和风机故障等异常现象。
本文结合励磁系统软件原理图对该现象进行了详细的原因分析，在电站现场通过试验模拟的方法复现
了该故障现象，并提出解决方案，使问题得到解决 1
故障现象
发电机主要参数：额定有功250MW，额定功率因数0.90、额定定子电压15.75kV、额定定子电流10.18 kA、额定励磁电压353V、额定励磁电流1540A。
故障现象如下：
经现场检查发现，当励磁系统投入12s后，过励限制和转子反时限过流限制动作，期间机端电压、励磁
电流采样值均为零，但励磁系统并未发“起励失败”故障告警信号，励磁系统处于故障状态运行，导致机组开机不成功。
现地手动退出励磁后，励磁系统故障复归，励磁系统恢复正常，上位机再次开机成功。
问题分析如下：
正常的逻辑是，起励失败之后，调节器会显示“起励失败”，但是却没有报该故障而是报了过励限制和风机故障。
2故障原因分析 2.1起励失败的原因
因为这次故障是由于起励失败有多个报警信号，首先从这些报警信号逻辑进行分析。
一般情况下，当励磁系统起励10s之后，如图1
逻辑，当发电机机端电压（U_MACH_REL）和励磁变副边电压（U_SYN_REL）均小于起励切除电压（FLASH OFF_LEVEL），即当1<2时，正常起励没起来之后走如图2逻辑，并报起励失败“Fieldflash.fault”。
收稿日期：2017-07-20
作者简介：梁松华，男，工程师，从事电站自动化设备设计、制造工作。
