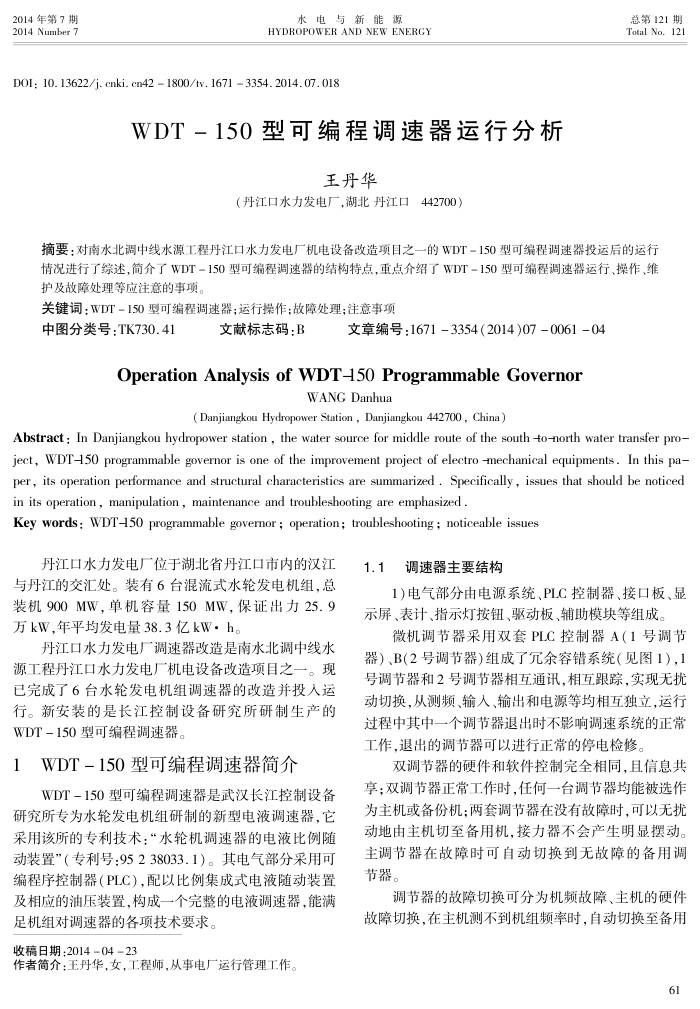

WDT-150型可编程调速器运行分析
王丹华
（丹江口水力发电厂，湖北丹江口442700）
总第121期 Total No.121
摘要：对南水北调中线水源工程丹江口水力发电厂机电设备改造项目之一的WDT-150型可编程调速器投运后的运行情况进行了综述，简介了WDT-150型可编程调速器的结构特点，重点介绍了WDT-150型可编程调速器运行、操作、维护及故障处理等应注意的事项。
关键词：WDT-150型可编程调速器；运行操作；故障处理；注意事项
中图分类号：TK730.41
文献标志码：B
文章编号：1671-3354(2014)07-0061-04
OperationAnalysisofWDT-5oProgrammableGovernor
WANG Danhua
( Danjiangkou Hydropower Station , Danjiangkou 442700 , China )
Abstract : In Danjiangkou hydropower station , the water source for middle route of the south -to-north water transfer pro-ject, WDT-5O programmable governor is one of the improvement project of electro -mechanical equipments . In this pa-per, its operation performance and structural characteristics are summarized . Specifically, issues that should be noticed in its operation, manipulation, maintenance and troubleshooting are emphasized.
Key words: WDT-H5O programmable governor ; operation; troubleshooting ; noticeable issues
丹江口水力发电厂位于湖北省丹江口市内的汉江与丹江的交汇处。装有6台混流式水轮发电机组，总装机900MW，单机容量150MW，保证出力25.9 万kW.年平均发电量38.3亿kW·h。
丹江口水力发电厂调速器改造是南水北调中线水
源工程丹江口水力发电厂机电设备改造项目之一。现已完成了6台水轮发电机组调速器的改造并投入运行。新安装的是长江控制设备研究所研制生产的 WDT-150型可编程调速器。
WDT-150型可编程调速器简介 1
WDT-150型可编程调速器是武汉长江控制设备研究所专为水轮发电机组研制的新型电液调速器，它采用该所的专利技术：“水轮机调速器的电液比例随动装置"（专利号：95238033.1）。其电气部分采用可编程序控制器（PLC），配以比例集成式电液随动装置及相应的油压装置，构成一个完整的电液调速器，能满
足机组对调速器的各项技术要求。收稿日期：20140423
作者简介：王丹华，女，工程师，从事电厂运行管理工作。
1.1调速器主要结构
1)电气部分由电源系统、PLC控制器、接口板、显示屏、表计、指示灯按钮、驱动板、辅助模块等组成。
微机调节器采用双套PLC控制器A（1号调节器）、B（2号调节器）组成了完余容错系统（见图1），1 号调节器和2号调节器相互通讯，相互跟踪，实现无扰动切换，从测频、输入、输出和电源等均相互独立，运行过程中其中一个调节器退出时不影响调速系统的正常工作，退出的调节器可以进行正常的停电检修
双调节器的硬件和软件控制完全相同，且信息共享：双调节器正常工作时，任何一台调节器均能被选作为主机或备份机：两套调节器在没有故障时，可以无扰动地由主机切至备用机，接力器不会产生明显摆动。主调节器在故障时可自动切换到无故障的备用调节器。
调节器的故障切换可分为机频故障、主机的硬件故障切换，在主机测不到机组频率时，自动切换至备用
