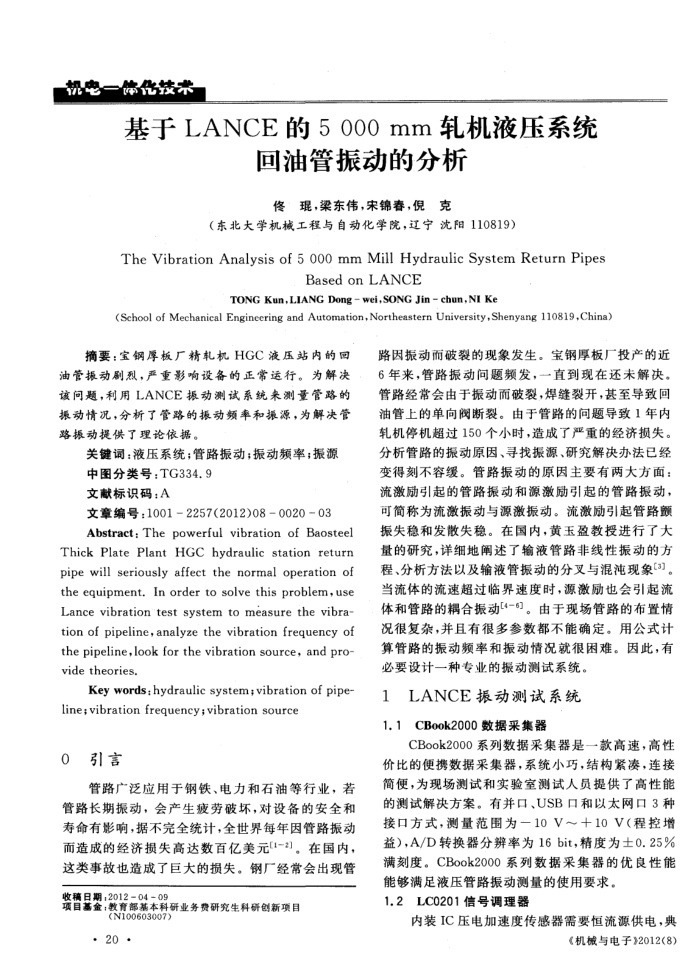

机电一体化技术
基于LANCE的5000mm轧机液压系统
回油管振动的分析佟琨，梁东伟，宋锦春，倪克
（东北大学机械工程与自动化学院，辽宁沈阳110819）
The VibrationAnalysis of 5 OoO mm Mill Hydraulic System Return Pipes
BasedonLANCE
TONG Kun,LIANG Dong wei,SONG Jin - chun,NI Ke
(School of Mechanical Engineering and Automation, Northeastern University,Shenyang 110819,China)
摘要：宝钢厚板厂精轧机HGC液压站内的回油管振动剧烈，严重影响设备的正常运行。为解决该问题，利用LANCE振动测试系统来测量管路的振动情况，分析了管路的振动频率和振源，为解决管路振动提供了理论依据。
关键词：液压系统；管路振动；振动频率；振源
中图分类号：TG334.9 文献标识码：A
文章编号：1001-2257(2012)080020-03
Abstract:The powerful vibration of Baosteel Thick Plate Plant HGC hydraulic station return pipe will seriously affect the normal operation of the equipment. In order to solve this problem,use Lance vibration'test system to measure the vibra-tion of pipeline,analyze the vibration frequency of the pipeline,look for the vibration source, and pro vide theories.
Key words: hydraulic system;vibration of pipe
line;vibration frequency;vibration source 0引言
管路广泛应用于钢铁、电力和石油等行业，若管路长期振动，会产生疲劳破坏，对设备的安全和寿命有影响，据不完全统计，全世界每年因管路振动而造成的经济损失高达数百亿美元[1-2]。在国内，这类事故也造成了巨大的损失。钢厂经常会出现管
收稿且期：2012-04-09
项目基金；教育部基本科研业务费研究生科研创新项目
(N100603007).20.
路因振动而破裂的现象发生。宝钢厚板厂投产的近 6年来，管路振动问题频发，一直到现在还未解决。管路经常会由于振动而破裂，焊缝裂开，甚至导致回油管上的单向阀断裂。由于管路的间题导致1年内轧机停机超过150个小时，造成了严重的经济损失。分析管路的振动原因、寻找振源、研究解决办法已经变得刻不容缓。管路振动的原因主要有两大方面：流激励引起的管路振动和源激励引起的管路振动，可简称为流激振动与源激振动。流激励引起管路题振失稳和发散失稳。在国内，黄玉盈教授进行了大量的研究，详细地阐述了输液管路非线性振动的方程、分析方法以及输液管振动的分叉与混沌现象3)。当流体的流速超过临界速度时，源激励也会引起流体和管路的耦合振动[4-6]。由于现场管路的布置情况很复杂，并且有很多参数都不能确定。用公式计算管路的振动频率和振动情况就很困难。因此，有
必要设计一种专业的振动测试系统。 1LANCE振动测试系统 1.1CBook2000数据采集器
CBook2000系列数据采集器是一款高速，高性价比的便携数据采集器，系统小巧，结构紧凑，连接简便，为现场测试和实验室测试人员提供了高性能的测试解决方案。有并口、USB口和以太网口3种接口方式，测量范围为一10V～十10V（程控增益），A/D转换器分辨率为16bit，精度为士0.25% 满刻度。CBook2000系列数据采集器的优良性能
能够满足液压管路振动测量的使用要求。 1.2LC0201信号调理器
内装IC压电加速度传感器需要恒流源供电，典
《机械与电子》2012(8）
