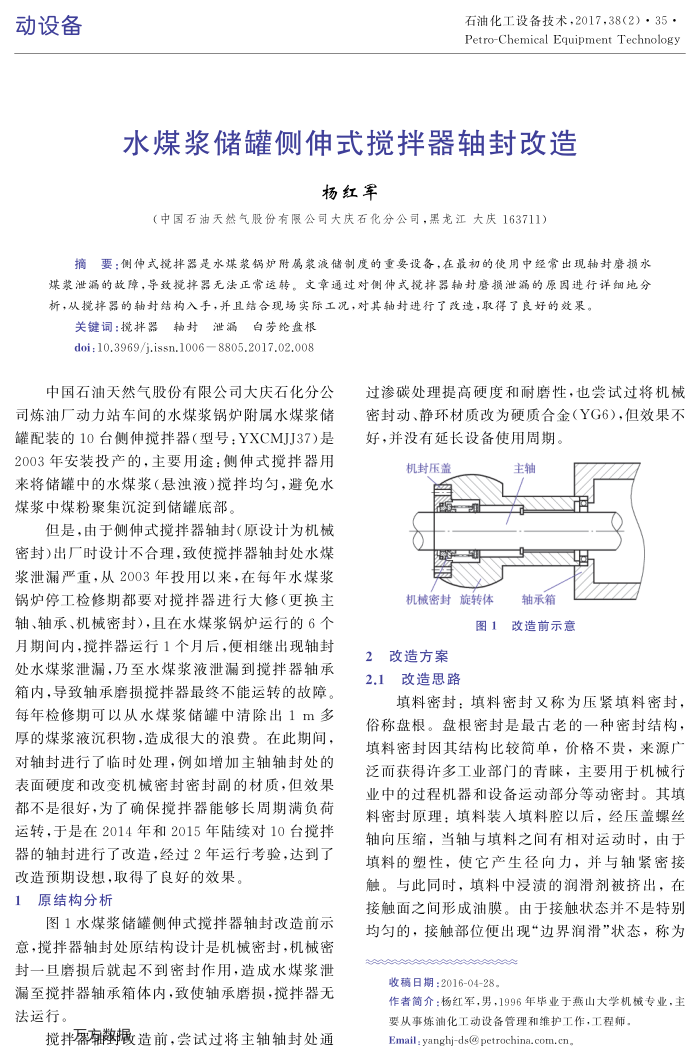

动设备
石油化工设备技术，2017，38（2）·35· Petro-Chemical Equipment Technology
水煤浆储罐侧伸式搅拌器轴封改造
杨红军
（中国石油天然气股份有限公司大庆石化分公司，黑龙江大庆163711）
摘要：侧伸式搅拌器是水煤浆锅炉附属策液储制度的重要设备，在最初的使用中经常出现轴对磨损水煤浆泄漏的故障，导致搅择器无法正常运转。文章通过对侧仲式搅择器轴封磨损泄漏的原固进行详细地分析，从搅择器的轴对结构入手，并且结合现场实际工况，对其轴封进行了改造，取得了良好的效采。
关键词：揽拌器轴封泄漏白芳纶盘根 doi:10.3969/j.issn.1006—8805.2017.02.008
中国石油天然气股份有限公司大庆石化分公
同炼油广动力站车间的水煤浆锅炉附属水煤浆储罐配装的10台侧伸搅拌器（型号：YXCMJJ37）是 2003年安装投产的，主要用途：侧伸式搅拌器用来将储罐中的水煤浆（悬浊液）搅拌均匀，避免水煤浆中煤粉聚集沉淀到储罐底部。
但是，由于侧伸式搅拌器轴封（原设计为机械密封)出厂时设计不合理，致使搅拌器轴封处水煤浆泄漏严重，从2003年投用以来，在每年水煤浆锅炉停工检修期都要对搅拌器进行大修（更换主轴、轴承、机械密封），且在水煤浆锅炉运行的6个月期间内，搅拌器运行1个月后，便相继出现轴封处水煤浆泄漏，乃至水煤浆液泄漏到搅拌器轴承箱内，导致轴承磨损搅拌器最终不能运转的故障。每年检修期可以从水煤浆储罐中清除出1m多厚的煤浆液沉积物，造成很大的浪费。在此期间，对轴封进行了临时处理，例如增加主轴轴封处的表面硬度和改变机械密封密封副的材质，但效果都不是很好，为广确保搅拌器能够长周期满负荷运转，于是在2014年和2015年陆续对10台搅择器的轴封进行了改造，经过2年运行考验，达到了
改造预期设想，取得了良好的效果。 1原结构分析
图1水煤浆储罐侧伸式搅拌器轴封改造前示意，搅拌器轴封处原结构设计是机械密封，机械密封一且磨损后就起不到密封作用，造成水煤浆泄漏至搅拌器轴承箱体内，致使轴承磨损，搅拌器无法运行。
搅拌器轴橄造前，尝试过将主轴轴封处通
过渗碳处理提高硬度和耐磨性，也尝试过将机械密封动、静环材质改为硬质合金（YG6），但效果不好，并没有延长设备使用周期。
机封压盖
器
机械密封旋转体
主轴
轴承箱
图1
改造前示意
2改造方案 2.1改造思路
填料密封：填料密封又称为压紧填料密封，
容称盘根。盘根密封是最古老的一种密封结构，填料密封因其结构比较简单，价格不贵，来源广泛而获得许多工业部门的青，主要用于机械行业中的过程机器和设备运动部分等动密封。其填料密封原理：填料装人填料腔以后，经压盖螺丝轴向压缩，当轴与填料之间有相对运动时，由于填料的塑性，使它产生径向力，并与轴紧密接触。与此同时，填料中浸渍的润滑剂被挤出，在接触面之间形成油膜。由于接触状态并不是特别均匀的，接触部位便出现“边界润滑”状态，称为
收稿日期：2016-04-28。
作者简介：杨红军，男，1996年毕业于燕山大学机械专业，主
要从事炼油化工动设备管理和维护工作，工程师， Email: yanghj-ds@ petrochina.com.cn
