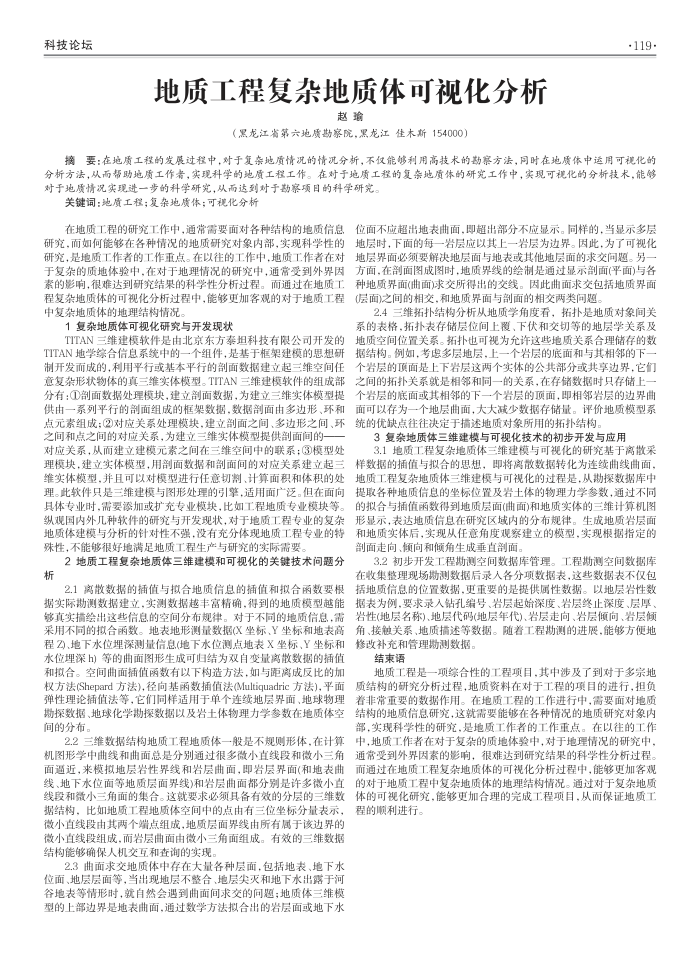

地质工程复杂地质体可视化分析
赵瑜
（黑龙江省第六地质勘察院，黑龙江佳木斯154000）
-119-
摘要：在地质工程的发展过程中，对于复杂地质情况的情况分析，不仅能够利用高技术的勘察方法，同时在地质体中运用可视化的分析方法，从而帮助地质工作者，实现科学的地质工程工作。在对于地质工程的复杂地质体的研究工作中，实现可视化的分析技术，能够对于地质情况实现进一步的科学研究，从而达到对于勘察项目的科学研究。
关键词：地质工程；复杂地质体；可视化分析
在地质工程的研究工作中，通常需要面对各种结构的地质信息
位面不应超出地表曲面，即超出部分不应显示。同样的，当显示多层
研究，而如何能够在各种情况的地质研究对象内部，实现科学性的研究，是地质工作者的工作重点。在以往的工作中，地质工作者在对于复杂的质地体验中，在对于地理情况的研究中，通常受到外界因素的影响，很难达到研结果的科学性分析过程。而通过在地质工程复杂地质体的可视化分析过程中，能够更加客观的对于地质工程中复杂地质体的地理结构情况
1复杂地质体可视化研究与开发现状
TITAN三维建模软件是由北京东方泰坦科技有限公司开发的 TITAN地学综合信息系统中的一个组件，是基于框架建模的思想研制开发而成的，利用平行或基本平行的剖面数据建立起三维空间任意复杂形状物体的真三维实体模型。TITAN三维建模软件的组成部分有：剖面数据处理模块，建立面数据，为建立三维实体模型提供由一系列平行的剖面组成的框架数据，数据剖面由多边形、环和点元系组成；2对应关系处理模块，建立副面之间、多边形之间、环之间和点之间的对应关系，为建立三维实体模型提供副面间的
对应关系，从而建立建模元索之间在三维空间中的联系；③模型处理模块，建立实体模型，用剖面数据和剖面间的对应关系建立起三维实体模型，并且可以对模型进行任意切制、计算面积和体积的处理。此软件只是三维建模与图形处理的引擎，适用面广泛。但在面向具体专业时.需要漆加或扩充专业模块，比如工程地质专业模块等。纵观国内外种软件的研究与开发现状，对于地质工程专业的复杂地质体建模与分析的针对性不强，没有充分体现地质工程专业的特殊性，不能够很好地满足地质工程生产与研究的实际需要
2地质工程复杂地质体三维建模和可视化的关键技术问题分析
2.1离散数据的插值与拟合地质信息的插值和拟合函数要根据实际勘测数据建立，实测数据越丰富精确，得到的地质模型越能够真实描绘出这些信息的空间分布规律。对于不同的地质信息，需采用不同的拟合函数。地表地形测量数据(X坐标、Y坐标和地表高程Z)、地下水位埋深测量信息(地下水位测点地表X坐标、Y坐标和水位埋深h）等的曲面图形生成可归结为双自变量离散数据的插值和拟合。空间曲面插值函数有以下构造方法，如与距离成反比的加权方法(Shepard方法)，径向基函数插值法(Multiquadric方法)，平面弹性理论插值法等，它们同样适用于单个连续地层界面、地球物理勘探数据、地球化学勘探数据以及岩土体物理力学参数在地质体空间的分布，
2.2三维数据结构地质工程地质体一般是不规则形体，在计算机图形学中曲线和曲面总是分别通过很多微小直线段和微小三角面近，来模拟地层岩性界线和岩层曲面，即岩层界面(和地表曲线、地下水位面等地质层面界线)和岩层曲面都分别是许多微小直线段和微小三角面的集合。这就要求必须其备有效的分层的三维数据结构，比如地质工程地质体空间中的点由有三位坐标分量表示，微小直线段由其两个端点组成，地质层面界线由所有属于该边界的微小直线段组成，而岩层曲面由微小三角面组成。有效的三维数据结构能够确保人机交互和查询的实现。
2.3曲面求交地质体中存在大量各种层面，包括地表、地下水位面、地层层面等，当出现地层不整合、地层尖灭和地下水出露于河谷地表等情形时，就自然会遇到曲面间求交的间题；地质体三维模型的上部边界是地表曲面，通过数学方法拟合出的岩层面或地下水
地层时，下面的每一岩层应以其上一岩层为边界。因此，为了可视化地层界面必须要解决地层面与地表或其他地层面的求交间题。另一方面.在部面图成图时，地质界线的绘制是通过显示面(平面)与各种地质界面(曲面)求交所得出的交线。因此曲面求交包括地质界面(层面)之间的相交，和地质界面与剖面的相交两类间题
2.4三维拓扑结构分析从地质学角度看，拓扑是地质对象间关系的表格，拓扑表存储层位间上覆、下伏和交切等的地层学关系及地质空间位置关系。拓扑也可视为允许这些地质关系合理储存的数据结构。例如，考虑多层地层，上一个岩层的底面和与其相邻的下一个岩层的项面是上下岩层这两个实体的公共部分或共享边界，它们之间的拓扑关系就是相邻和同一的关系，在存储数据时只存储上一个岩层的底面或其相邻的下一个岩层的项面，即相邻岩层的边界曲面可以存为一个地层曲面，大大减少数据存储量。评价地质模型系统的优缺点往往决定于描述地质对象所用的拓扑结构
3复杂地质体三维建模与可视化技术的初步开发与应用
3.1地质工程复杂地质体三维建模与可视化的研究基于离散采样数据的插值与拟合的思想，即将离散数据转化为连续曲线曲面，地质工程复杂地质体三维建模与可视化的过程是，从勘探数据库中提取各种地质信息的坐标位置及岩土体的物理力学参数，通过不回的拟合与插值函数得到地质层面(曲面)和地质实体的三维计算机图形显示，表达地质信息在研究区域内的分布规律。生成地质岩层面和地质实体后，实现从任意角度观察建立的模型，实现根据指定的面走向、倾向和倾角生成垂直削面，
3.2初步开发工程勘测空间数据库管理。工程期勘测空间数据库在收集整理现场期测数据后录人各分项数据表，这些数据表不仅包括地质信息的位置数据，更重要的是提供属性数据。以地层若性数据表为例，要求录入钻孔编号、岩层起始深度、岩层终止深度、层厚岩性(地层名称)、地层代码(地层年代)、岩层走向、岩层倾向、岩层倾角、接触关系、地质描述等数据。随着工程勘测的进展，能够方便地修改补充和管理勘测数据。
结束语
地质工程是一项综合性的工程项目，其中涉及了到对于多宗地质结构的研究分析过程，地质资料在对于工程的项目的进行，担负者非常重要的数据作用。在地质工程的工作进行中，需要面对地质结构的地质信息研究，这就需要能够在各种情况的地质研究对象内部，实现科学性的研究，是地质工作者的工作重点。在以往的工作中，地质工作者在对于复杂的质地体验中，对于地理情况的研究中，通常受到外界因素索的影响，很难达到研究结果的科学性分析过程。而通过在地质工程复杂地质体的可视化分析过程中，能够更加客观的对于地质工程中复杂地质体的地理结构情况。通过对于复杂地质体的可视化研究，能够更加合理的完成工程项目，从而保证地质工程的顺利进行。
