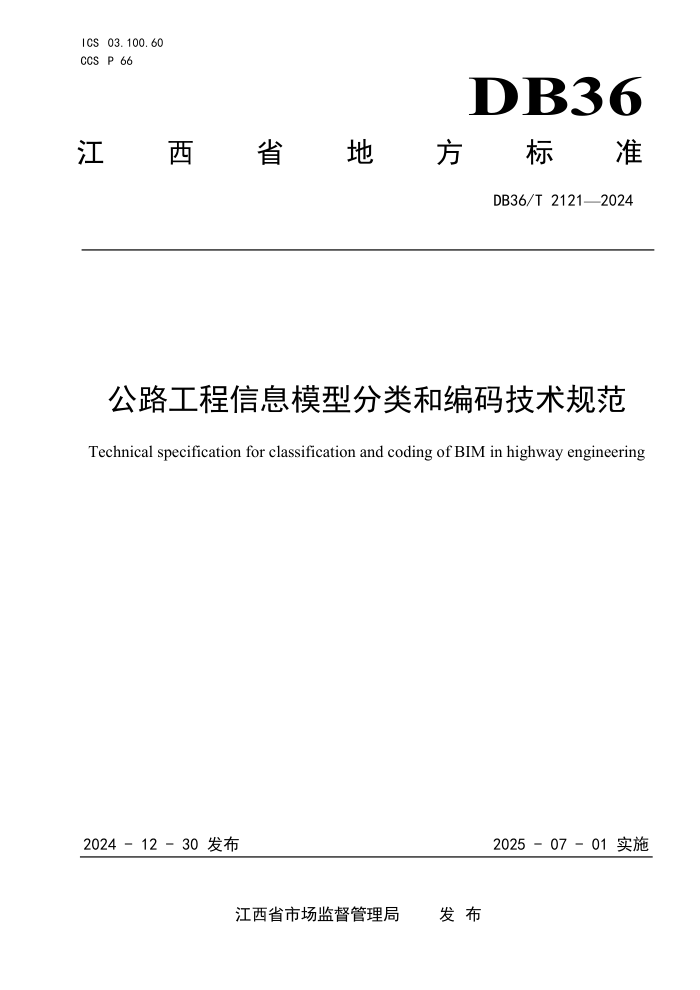

ICS 03.100.60
CCS P 66
DB36
江
西 省 地 方 标 准
DB36/T 2121—2024
公路工程信息模型分类和编码技术规范
Technical specification for classification and coding of BIM in highway engineering
2024 - 12 - 30 发布
2025 - 07 - 01 实施
江西省市场监督管理局 发 布
DB36/T 2121—2024
目
次
前言 .................................................................................. II
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
一般规定 ............................................................................ 2
5
模型分类规则 ........................................................................ 2
6
编码规则 ............................................................................ 3
7
编码应用 ............................................................................ 3
附录 A（规范性）分类编码 ................................................................4
I
DB36/T 2121—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
定起草。
第 1 部分：标准化文件的结构和起草规则》的规
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江西省交通运输厅提出。
本文件由江西省交通运输标准化技术委员会(JX/TC 014)归口。
本文件起草单位：江西省交投养护科技集团有限公司、江西省交通投资集团有限责任公司、江西省
交通工程集团有限公司、江西赣东路桥建设集团有限公司、江西中煤建设集团有限公司、南城县金融创
新投资发展集团有限公司、中交二公局第六工程有限公司、江西交信科技有限公司、抚州市公路事业发
展中心南城分中心、江西交控科技有限公司、四川省交通勘察设计研究院有限公司、江西建研科技有限
公司、江西交通咨询有限公司。
本文件主要起草人：马俊、刘超群、涂志翔、郭磊、毛小龙、石木贵、邱彬、刘明明、叶俊、黎斌、
尧冬良、郑平、颜灵胜、任盼、谢长盛、龙良辉、俞记生、李从财、朱海涛、林江东、魏文斌、李晓莉、
聂军红、崔聪聪、朱明、肖春红、钟立、李丹秋、王珠、徐益飞、赵见、敖维林、杨体旺、李桂林、章
凡、何林辉、徐建云、曾连鹏。
II
DB36/T 2121—2024
公路工程信息模型分类和编码技术规范
1
范围
本文件规定了公路工程信息模型分类和编码技术的一般规定、模型分类规则、编码规则和编码应用
等内容。
本文件适用于新建、改扩建公路工程及其附属工程全生命周期的信息模型分类和编码创建、应用和
管理。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 GB/T 7027 信息分类和编码的基本原则与方法
JTG/T 2420 公路工程信息模型应用统一标准
术语和定义
下列术语和定义适用于本文件。
3.1
工具 tool
在工程项目生命周期中使用的软件、设备、物品等。
3.2
信息 information
在创造和维护建设环境过程中供参考和利用的数据。
3.3
公路工程信息模型 highway engineering information model
以三维图形和数据库信息集成技术为基础，创建并利用几何数据和非几何数据对桥梁工程项目进行
全寿命期管理的信息模型。
3.4
公路工程信息模型应用 application of highway engineering information model
在项目全寿命期内，对模型信息进行提取、检查、分析、更改等过程，如管线综合、工作量统计等。
4
一般规定
1
DB36/T 2121—2024
4.1
公路信息模型分类对象应包括工程中的建设属性、建设资源、建设进程、建设成果。
4.2
建设属性包括材质和属性两个分类表。建设资源包括产品、工具、人员、组织、信息、建设过程
包括行为、项目阶段。建设成果包括建筑物、单项工程、空间、构件。
4.3 公路信息模型的分类方法和编码原则应符合 GB/T 7027 的规定。
4.4 公路信息模型分类应符合科学性、系统性、可扩延性、兼容性、综合实用性原则。
5 模型分类规则
5.1.1 分类对象编码由表编码、一级类代码、二级类代码、三级类代码、四级类代码组成，表编码与
分类对象编码之间用“-”连接。
5.1.2
一级类编码采用6位数字表示，前两位为一级类代码，其余四位用零补齐。
5.1.3
二级类编码采用6位数字表示，前两位为一级类代码，加二级类代码，后两位用零补齐。
5.1.4
三级类编码采用6位数字表示，前四位为上位类代码，加三级类代码。
5.1.5
四级类编码采用8位数字表示，在三级类编码后增加两位四级类代码。
示例：桥梁构件 18-04.00.00.00；桥台 18-04.03.00.00；耳背墙 18-04.03.03.00；耳墙 18-04.03.03.60。
6 编码规则
6.1 增加类目和编码，标准中已规定的类目和编码应保持不变。
6.2 增加各层级类目编码应按照本文件第 5.1 节规定执行。
6.3 增加的最高层级代码应在 90～99 之间编制。
6.4 信息模型中信息的分类编码应参照附录A执行。
6.5 公路信息模型分类表代码应采用两位数字表示，单个分类表内各层级代码应采用两位数字表示，
各代码之间用英文“.”隔开。
示例：18-02.00.00.00 表示一级类编码，18-02.01.00.00 表示二级类编码， 18-02.01.01.00 表示三级类编码，
18-02.01.04.01 和 18-02.01.04.02 表示四级类编码。
7
编码应用
7.1 编码应用原则
7.1.1
编码应按照以下规定执行：
a) 无运算符号的单个编码按照表、一级类、二级类、三级类、四级类的层级，依次对各级代码按
照从小到大的顺序归档；
b) 由同一类运算符号联合的组合编码集合，应按从左到右、从小到大的顺序逐级进行归档；
c) 由单个编码和组合编码构成的编码集合，应先对由“/”联合的组合编码进行归档，再对单个编
码进行归档，之后对由 “+” 联合的组合编码进行归档，最后对由“<”、“>”联合的组合
编码进行归档；
d) 当有不同的组合编码表达同一对象时，归档顺序在前的编码为这一对象的引用编码；
2
DB36/T 2121—2024
e) 可将其他编码系统与桥梁工程设计信息分类编码结合使用。
7.1.2
分类编码可根据工程需要扩展分类编码表和分类条目。
7.2 编码运算符号
7.2.1
公路工程信息所描述的对象以及参数的命名均应符合下列规则：公路工程对象和各类参数的命
名应符合相关标准。为了在复杂情况下精确描述对象，应采用运算符号联合多个编码一起使用。本文件
仅列出JTG/T 2420分类编码中扩展部分。
7.2.2
编码的运算符号宜采用“+”、“/”、“<”、“>”符号表示，并按照对应规则使用。
a)“+”用于将同一表格或不同表格中的编码联合在一起，以表示两个或两个以上编码含义的集合；
使用“+ ”表示编码含义的集合，并且联合“+ ”的编码所表示的含义和性质不相互影响；
示例：表述“工字钢横梁”时，可利用“+ ”把描述“横梁”的编码和“工字钢” 的编码联合起来，形成
组合编码：18-04.07.02.00 + 36- 16.06.00.00。
b)“/”用于将单个表格中的编码联合在一起，定义一个表内的连续编码段落，以表示适合对象的
分类区间；使用“/”表示一张表中连续的对象分类，连续编码段落由“/”前的编码开始， 至“/”
后的编码结束；
示例：表 示 某 一 范 围 的 “ 混 凝 土 强 度 等 级 ” ， 可 标 记 为 36-01.01.11.00/36-01.01.14.00，划
定由 36-01.01.11.00 开始至 36-01.01.14.00 结束的范围， 即表示从 C65 至 C80 混凝土强度等级。
c) “<”、“>”用于将同一表格或不同表格中的编码联合在一起，以表示两个或两个以上编码对
象的从属或主次关系，开口背对是开口正对编码所表示对象的一部分。与使用“+ ”不同，使用
“>”，可以改变组合中分类编码重要性的排列顺序，符号开口方向朝向概念更重要的分类对象。
示例：18-04.07.02.00 > 36- 16.06.00.00 仍然代表“工字钢横梁”，开口方向朝向横梁的编码 18-04.07.02.00。
3
DB36/T 2121—2024
附 录 A
（规范性）
分类编码
A.1
设施
设施的分类编码宜符合表A.1 的规定。
表A.1
设施分类编码
编码 一级类 二级类 三级类 四级类
16-60.00.00.00 路线交叉
16-60.01.00.00 立体交叉
16-60.02.00.00 平面交叉
注 1：本表只列出对应 JTG/T 2420 新增内容。 注 2：空白单元格表示此栏无内容。
A.2
子设施
设施的分类编码宜符合表A.2 的规定。
表 A.2
子设施分类编码
编码 一级类 二级类 三级类 四级类
17-04.00.00.00 隧道
17-04.60.00.00 设备用房
17-04.61.00.00 围护结构
注 1：本表只列出对应 JTG/T 2420 新增内容。 注 2：空白单元格表示此栏无内容。
A.3
构件
构件的分类编码宜符合表A.3 的规定。
表 A.3
构件分类编码
编码 一级类 二级类 三级类 四级类
18-02.00.00.00 路基构件
18-02.01.00.00 路基土石方构件
4
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-02.00.00.00 路基构件
18-02.01.00.00 路基土石方构件
18-02.01.04.60 换填
18-02.01.04.61 清淤排水
18-02.01.04.62 轻质填料
18-02.01.60.00 路堑
18-02.01.61.00 清表土
18-02.01.62.00 耕地填前夯实
18-02.01.63.00 土质台阶
18-02.01.64.00 取（弃）土场
18-03.00.00.00 路面构件
18-03.01.00.00 面层
18-03.01.01.00 水泥混凝土面层
18-03.01.02.00 沥青混凝土面层
18-03.01.02.60 沥青混凝土上面层
18-03.01.02.61 沥青混凝土中面层
18-03.01.02.62 沥青混凝土下面层
18-04.00.00.00 桥梁构件
18-04.03.00.00 桥台
18-04.03.01.00 台帽
18-04.03.02.00 台身
18-04.03.03.00 耳背墙
18-04.03.03.60 耳墙
18-04.03.03.61 背墙
18-04.06.00.00 梁式桥构件
18-04.06.01.00 梁、梁段
5
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-04.06.01.60 混凝土槽型梁
18-04.07.00.00 拱式桥构件
18-04.07.60.00 拱座
18-04.08.00.00 斜拉桥构件
18-04.08.60.00 鞍座
18-04.08.61.00 锚拉板
18-04.08.62.00 耳板
18-04.10.00.00 桥面系和附属工程 构件
18-04.10.01.00 桥面铺装
18-04.10.01.60 桥面整平层
18-04.10.60.00 桥面排水装置
18-04.10.61.00 墩台防撞设施
18-04.10.62.00 检修设施
18-04.10.63.00 风屏障
18-05.00.00.00 涵洞构件
18-05.02.00.00 洞身
18-05.02.60.00 支撑梁
18-06.00.00.00 隧道构件
18-06.06.00.00 防排水构件
18-06.06.60.00 土工布
18-06.06.61.00 防水板
18-06.06.62.00 横截沟
18-06.60.00.00 光过渡建筑
18-06.61.00.00 敞开段结构
18-06.62.00.00 工作井构件
6
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-06.62.01.00 始发工作井
18-06.62.02.00 接收工作井
18-06.63.00.00 衬砌环（管片）
18-06.63.01.00 标准块
18-06.63.02.00 邻接块
18-06.63.03.00 封顶块
18-06.64.00.00 基础
18-06.65.00.00 地基处置
18-06.65.01.00 搅拌桩
18-06.66.00.00 内部结构
18-06.66.01.00 口型构件
18-06.66.02.00 车道板
18-06.66.03.00 烟道板
18-06.66.04.00 梁
18-06.66.05.00 墙
18-06.66.06.00 柱
18-06.66.07.00 板
18-06.66.08.00 防撞侧石
18-06.66.09.00 检修道（电缆槽）
18-06.66.10.00 设备洞室
18-06.66.11.00 疏散设施
18-06.67.00.00 设备用房
18-06.67.01.00 变电所
18-06.67.02.00 泵房
18-06.67.03.00 风机房
18-06.67.04.00 风塔
7
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-06.67.05.00 管理用房
18-06.68.00.00 围护结构
18-06.68.01.00 水泥土重力式围护 墙
18-06.68.02.00 钢板桩
18-06.68.03.00 工法桩
18-06.68.04.00 止水帷幕
18-06.68.05.00 钢筋混凝土支撑
18-06.68.06.00 钢支撑
18-06.68.07.00 锚索
18-06.68.08.00 冠梁
18-06.68.09.00 腰梁
18-06.68.10.00 连系梁
18-06.68.11.00 立柱
18-06.68.12.00 压顶板
18-06.68.13.00 换撑带
18-06.68.14.00 角板撑
18-07.00.00.00 交通工程及沿线设 施构件
18-07.01.00.00 交通安全设施构件
18-07.01.01.00 交通标线
18-07.01.02.00 交通标志
18-07.01.03.00 护栏和栏杆
18-07.01.03.01 波形梁钢护栏
18-07.01.03.02 混凝土护栏
18-07.01.03.03 缆索护栏
8
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-07.01.04.00 视线诱导设施
18-07.01.05.00 隔离栅
18-07.01.06.00 防落网
18-07.01.07.00 声屏障
18-07.01.07.01 砌块体声屏障
18-07.01.07.02 金属结构声屏障
18-07.01.07.03 复合结构声屏障
18-07.01.08.00 防眩设施
18-07.01.09.00 其他交通安全设施 构件
18-07.01.09.01 防风栅
18-07.01.09.02 防雪栅
18-07.01.09.03 积雪标杆
18-07.01.09.04 限高架、限宽墩
18-07.01.09.05 减速丘
18-07.01.09.06 凸面镜
18-07.01.09.07 分道体
18-07.01.09.60 锥形路标
18-07.01.09.61 百米牌
18-07.01.09.62 里程牌
18-07.01.09.63 防撞垫
18-07.01.09.64 防撞桶
18-07.01.09.65 警示柱
18-07.01.09.66 公路界碑
18-07.02.00.00 管理设施构件
18-07.02.01.00 通用管理设施构件
9
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-07.02.01.01 摄像机
18-07.02.01.02 交通信号灯
18-07.02.01.03 可变信息标志
18-07.02.01.04 设备机柜
18-07.02.01.05 服务器
18-07.02.01.06 计算机
18-07.02.01.07 显示器
18-07.02.01.08 空调
18-07.02.01.09 大屏幕
18-07.02.01.10 打印机
18-07.02.01.11 操作台
18-07.02.01.12 磁盘阵列
18-07.02.01.13 录像机
18-07.02.01.14 视频编解码器
18-07.02.01.15 交换机
18-07.02.01.16 光纤收发器
18-07.02.01.17 车辆检测器
18-07.02.01.18 线缆
18-07.02.01.19 走线架桥架
18-07.02.01.20 管道
18-07.02.01.21 沟槽
18-07.02.01.60 网关
18-07.02.01.61 路由器
18-07.02.01.62 网络安全设施
18-07.02.01.63 UPS
18-07.02.01.64 补光灯
10
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-07.02.01.65 软件
18-07.02.01.66 设备立柱
18-07.02.01.67 设备基础
18-07.02.01.68 人孔
18-07.02.01.69 手孔
18-07.02.02.00 监控设施构件
18-07.02.02.01 气象检测器
18-07.02.02.02 环境检测器
18-07.02.02.03 车道指示器
18-07.02.02.04 区域控制器
18-07.02.02.05 紧急电话及广播
18-07.02.02.06 火灾探测报警设施
18-07.02.02.07 备用电源
18-07.02.02.60 诱导灯
18-07.02.02.61 路侧单元RSU
18-07.02.03.00 收费设施构件
18-07.02.03.01 收费亭
18-07.02.03.02 收费岛
18-07.02.03.03 栏杆
18-07.02.03.04 费额显示器
18-07.02.03.05 ETC 门架系统
18-07.02.03.06 ETC天线
18-07.02.03.07 车牌自动识别设施
18-07.02.03.08 车道控制系统
18-07.02.03.09 光栅分车器
11
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-07.02.03.10 计重设备
18-07.02.03.11 对讲及广播设施
18-07.02.03.60 准自由流系统
18-07.02.04.00 通信设施构件
18-07.02.04.01 电话
18-07.02.04.02 光纤线路终端
18-07.02.04.03 光纤网络单元
18-07.02.04.04 干线传输设备
18-07.02.04.05 综合语音接入网关
18-07.02.04.06 数字程控交换机
18-07.02.04.07 IAD设备
18-07.02.04.08 配线设施
18-07.02.04.09 高频开关电源
18-07.02.04.10 蓄电池组
18-07.02.04.60 会议电视系统
18-07.02.04.61 模块化机房设备
18-07.02.04.62 机房环境监控系统
18-07.02.05.00 供配电设施构件
18-07.02.05.01 高压柜
18-07.02.05.02 低压柜
18-07.02.05.03 变压器
18-07.02.05.04 柴油发电机组
18-07.02.05.60 箱式变电站
18-07.02.05.61 EPS
18-07.02.05.62 稳压设备
12
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-07.02.05.63 升降压设备
18-07.02.05.64 配电箱
18-07.02.05.65 电力监控系统
18-07.02.05.66 新能源发电系统
18-07.02.05.67 供电系统附属设施
18-07.02.06.00 照明设施构件
18-07.02.06.01 照明灯具
18-07.02.06.60 照明控制设备
18-07.02.06.61 照明系统附属设备
18-07.02.07.00 通风设施构件
18-07.02.07.01 风机
18-07.02.07.60 通风控制设备
18-07.02.07.61 通风系统附属设施
18-07.02.08.00 消防设施构件
18-07.02.08.01 灭火器
18-07.02.08.02 消防栓箱
18-07.02.08.03 灭火器箱
18-07.02.08.04 消火栓
18-07.02.08.05 水泵
18-07.02.08.06 防火门
18-07.02.08.60 水成膜泡沫灭火设 备
18-07.02.08.61 水喷雾设备
18-07.02.08.62 水消防箱体
18-07.02.08.63 消防控制设备
18-07.02.08.64 阀门
13
DB36/T 2121—2024
表 A.3
构件分类编码(续)
编码 一级类 二级类 三级类 四级类
18-07.02.08.65 仪表
18-07.02.08.66 接合器
18-07.02.08.67 保温及伴热系统
18-07.02.08.68 消防标志
18-07.02.08.69 气体消防
18-07.02.08.70 水池
18-07.02.08.71 井
18-07.02.08.72 消防系统附属设施
18-07.02.60.00 养护设施构件
注 1: 本表只列出对应 JTG/T 2420 新增内容。 注 2：空白单元格表示此栏无内容。
A.4
材料
材料的分类编码宜符合表A.4 的规定。
表 A.4
材料分类编码
编码 一级类 二级类 三级类 四级类
36-01.00.00.00 混凝土
36-01.02.00.00 特种混凝土
36-01.02.60.00 水下混凝土
36-07.00.00.00 沥青混合料
36-07.60.00.00 ATB30
36-07.61.00.00 SMA20
36-07.62.00.00 SUP13
36-07.63.00.00 SUP20
36-07.64.00.00 SUP25
36-07.65.00.00 PAA10
36-07.66.00.00 PAA13
14
DB36/T 2121—2024
表 A.4
材料分类编码(续)
编码 一级类 二级类 三级类 四级类
36-07.67.00.00 PAA16
36-07.68.00.00 OGFA10
36-07.69.00.00 OGFA13
36-07.70.00.00 OGFA16
36-07.71.00.00 ARHM10
36-07.72.00.00 ARHM13
36-07.73.00.00 ARHM16
36-07.74.00.00 HFM16
36-07.75.00.00 HFM20
