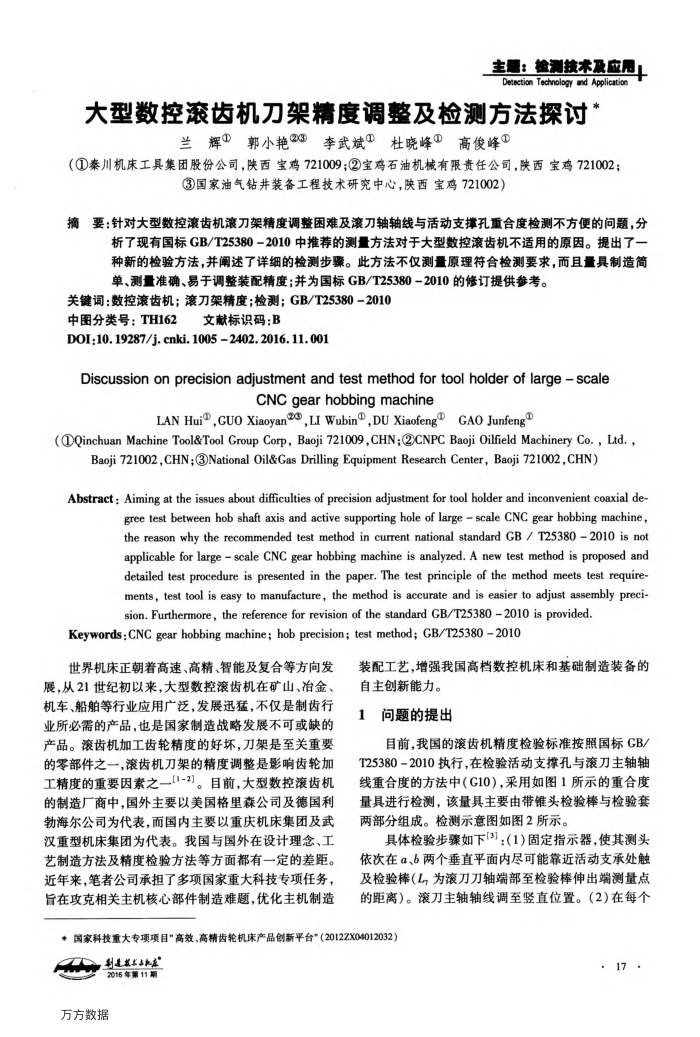

主题：检测技术及应用 Detection Technology and Application
大型数控滚齿机刀架精度调整及检测方法探讨*
兰辉?郭小艳李武斌杜晓峰の高俊峰①
（①秦川机床工具集团股份公司，陕西宝鸡721009②宝鸡石油机械有限责任公司，陕西宝鸡721002；
③国家油气钻井装备工程技术研究中心，陕西宝鸡721002）
摘要：针对大型数控滚齿机滚刀架精度调整困难及滚刀轴轴线与活动支撑孔重合度检测不方便的问题，分
析了现有国标GB/T25380-2010中推荐的测量方法对于大型数控滚齿机不适用的原因。提出了一种新的检验方法，并阐述了详细的检测步骤。此方法不仅测量原理符合检测要求，而且量具制造简单、测量准确、易于调整装配精度：并为国标GB/T25380-2010的修订提供参考。
关键词：数控滚齿机：滚刀架精度：检测：GB/T25380-2010 中图分类号：TH162
文献标识码：B
D0I:10.19287/i.cnki.10052402.2016.11.001
CNCgearhobbingmachine
a
(Qinchuan Machine Tool&Tool Group Corp, Baoji 721009,CHN;②CNPC Baoji Oilfield Machinery Co., Ltd.
Baoji 721002,CHN;③National Oil&Gas Drilling Equipment Research Center, Baoji 721002,CHN)
Abstract: Aiming at the issues about difficulties of precision adjustment for tool holder and inconvenient coaxial de-
gree test between hob shaft axis and active supporting hole of large scale CNC gear hobbing machine, the reason why the recommended test method in current national standard GB / T25380 2010 is not applicable for largescale CNC gear hobbing machine is analyzed. A new test method is proposed and detailed test procedure is presented in the paper. The test principle of the method meets test require-ments, test tool is easy to manufacture, the method is accurate and is easier to adjust assembly preci-sion. Furthermore, the reference for revision of the standard GB/T25380 2010 is provided.
Keywords:CNC gear hobbing machine; hob precision; test method; GB/T253802010
世界机床正朝着高速、高精、智能及复合等方向发展，从21世纪初以来，大型数控滚齿机在矿山、冶金、机车、船舶等行业应用广泛，发展迅猛，不仅是制齿行业所必需的产品，也是国家制造战略发展不可或缺的产品。滚齿机加工齿轮精度的好坏，刀架是至关重要的零部件之一，滚齿机刀架的精度调整是影响齿轮加工精度的重要因素之一(1-2]。目前，大型数控滚齿机的制造厂商中，国外主要以美国格里森公司及德国利勃海尔公司为代表，而国内主要以重庆机床集团及武汉重型机床集团为代表。我国与国外在设计理念、工艺制造方法及精度检验方法等方面都有一定的差距。近年来，笔者公司承担了多项国家重大科技专项任务，旨在攻克相关主机核心部件制造难题，优化主机制造
装配工艺，增强我国高档数控机床和基础制造装备的
自主创新能力。 1
问题的提出
目前，我国的滚齿机精度检验标准按照国标CB/
T25380-2010执行，在检验活动支撑孔与滚力主轴轴线重合度的方法中（G10），采用如图1所示的重合度量具进行检测，该量具主要由带锥头检验棒与检验套两部分组成。检测示意图如图2所示。
具体检验步骤如下3)：(1)固定指示器，使其测头依次在α、6两个垂直平面内尽可能靠近活动支承处触及检验棒（L为滚刀刀轴端部至检验棒伸出端测量点的距离）。滚刀主轴轴线调至竖直位置。（2)在每个
*国家科技重大专项项目"高效、高精齿轮机床产品创新平台"（2012ZX04012032）
