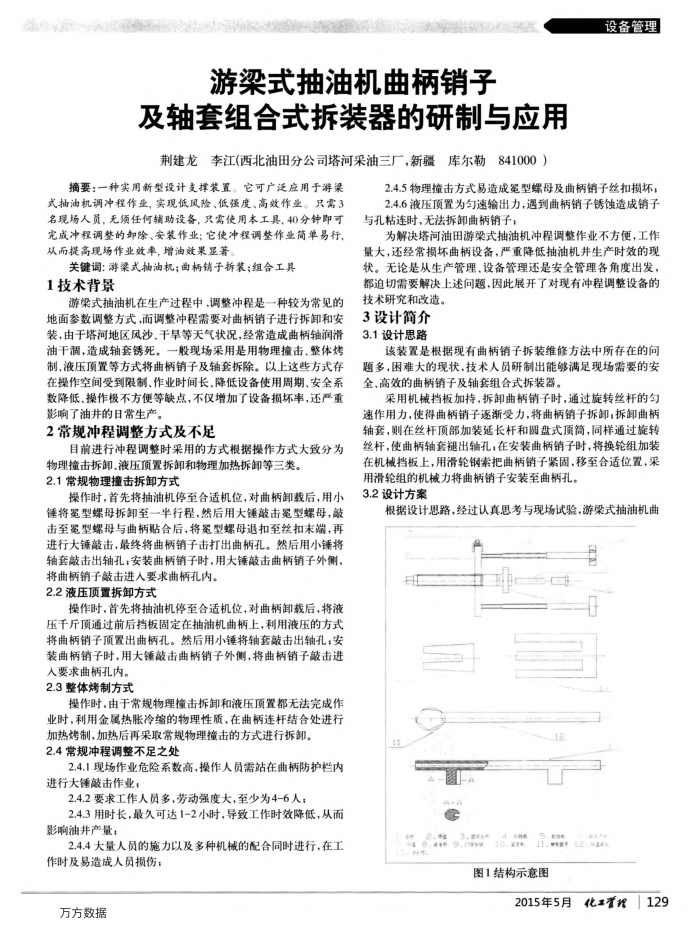

游梁式抽油机曲柄销子
及轴套组合式拆装器的研制与应用荆建龙李江(西北油田分公司塔河采油三厂，新疆库尔勒841000）
摘要：一种实用新型设计支撑装置。它可广泛应用于游渠式抽油机调冲程作业，实现低风险、低强度、高效作业。只需3 名现场人员，无须任何辅助设备，只需使用本工具，40分钟即可完成冲程调整的卸除、安装作业；它使冲程调整作业简单易行、从而提高现场作业效率，增油效果显著
关键调：游梁式抽油机；曲柄销子折装：组合工具 1技术背景
游梁式抽油机在生产过程中，调整冲程是一种较为常见的地面参数调整方式，而调整冲程需要对曲柄销子进行拆卸和安装，由于塔河地区风沙、干旱等天气状况，经常造成曲柄轴润滑油干，造成轴套锈死。一般现场采用是用物理撞击、整体烤制、液压顶置等方式将曲柄销子及轴套拆除。以上这些方式存在操作空间受到限制、作业时间长、降低设备使用周期、安全系数降低、操作极不方便等缺点，不仅增加了设备损坏率，还严重影响了油井的日常生产。
2常规冲程调整方式及不足
目前进行冲程调整时采用的方式根据操作方式大致分为
物理撞击拆卸、液压顶置拆卸和物理加热拆卸等三类。 2.1常规物理撞击拆卸方式
操作时，首先将抽油机停至合适机位，对曲柄卸载后，用小锤将冕型螺母拆卸至一半行程，然后用大锤敲击冕型螺母，敲击至冕型螺母与曲柄贴合后，将冕型螺母退扣至丝扣末端，再进行大锤鼓击，最终将曲柄销子击打出曲柄孔。然后用小锤将轴套鼓击出轴孔；安装曲柄销子时，用大锤鼓击曲柄销子外侧，
将曲柄销子敲击进入要求曲柄孔内。 2.2液压顶置拆卸方式
操作时，首先将抽油机停至合适机位，对曲柄卸载后，将液压于斤顶通过前后挡板固定在抽油机曲柄上，利用液压的方式将曲柄销子顶置出曲柄孔。然后用小锤将轴套敲击出轴孔：安装曲柄销子时，用大锤鼓击曲柄销子外侧，将曲柄销子敲击进
入要求曲柄孔内。 2.3整体烤制方式
操作时，由于常规物理撞击拆卸和液压顶置都无法完成作业时，利用金属热胀冷缩的物理性质，在曲柄连杆结合处进行
加热烤制，加热后再采取常规物理撞击的方式进行拆卸。 2.4常规冲程调整不足之处
2.4.1现场作业危险系数高，操作人员需站在曲柄防护栏内进行大锤敲击作业，
2.4.2要求工作人员多，劳动强度大，至少为4-6人；
2.4.3用时长，最久可达1-2小时，导致工作时效降低，从而影响油井产量；
2.4.4大量人员的施力以及多种机械的配合同时进行，在工
作时及易造成人员损伤；万方数据
设备管理
2.4.5物理撞击方式易造成冕型螺母及曲柄销子丝扣损坏； 2.4.6液压顶置为勾速输出力，遇到曲柄销子锈蚀造成销子
与孔粘连时，无法拆卸曲柄销子；
为解决塔河油田游梁式抽油机冲程调整作业不方便，工作量大，还经常损坏曲柄设备，严重降低抽油机井生产时效的现状。无论是从生产管理、设备管理还是安全管理各角度出发，都迫切需要解决上述问题，因此展开了对现有冲程调整设备的
技术研究和改造。 3设计简介 3.1设计思路
该装置是根据现有曲柄销子拆装维修方法中所存在的问题多，困难大的现状，技术人员研制出能够满足现场需要的安全，高效的曲柄销子及轴套组合式拆装器。
采用机械挡板加持，拆卸曲柄销子时，通过旋转丝杆的匀速作用力，使得曲柄销子逐渐受力，将曲柄销子拆卸，拆卸曲柄轴套，则在丝杆顶部加装延长杆和圆盘式顶简，同样通过旋转丝杆，使曲柄轴套褪出轴孔：在安装曲柄销子时，将换轮组加装在机械挡板上，用滑轮钢索把曲柄销子紧固，移至合适位置，采
用滑轮组的机械力将曲柄销子安装至曲柄孔。 3.2设计方案
