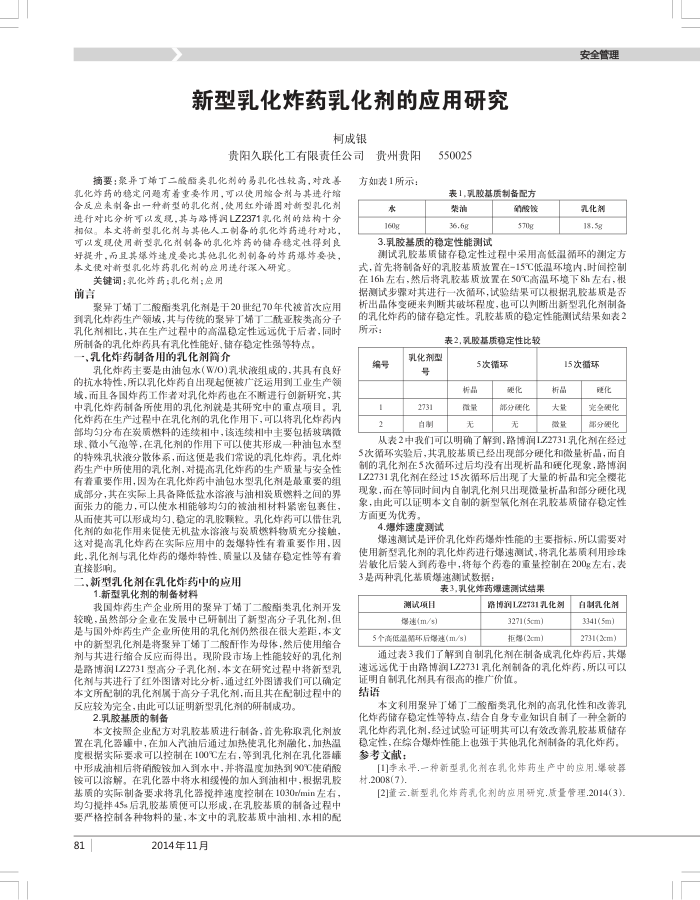

新型乳化炸药乳化剂的应用研究
柯成银
责阳久联化工有限责任公司
贵州贵阳
摘要：聚异丁烯丁二酸酯类乳化剂的易乳化性较高，对改善乳化炸药的稳定问题有看重要作用，可以使用缩合剂与其进行缩合反应未制各出一种新型的乳化剂，使用红外谱图对新型乳化剂进行对比分析可以发现.其与路博润LZ2371乳化剂的结构十分相似。本文将新型乳化剂与其他人工制备的乳化炸药进行对比，可以发现使用新型乳化剂制备的乳化炸药的储存稳定性得到良好提升，而且其爆炸违度要比其他乳化剂制备的炸药娜炸要快，本文使对新型乳化炸药乳化剂的应用进选行深入研究。
关键词：乳化炸药：乳化剂；应用前言
聚异丁烯丁二酸酯类乳化剂是于20世纪70年代被首次应用到乳化炸药生产领域，其与传统的聚异丁烯丁二酰亚胺类高分子乳化剂相比，其在生产过程中的高温稳定性远远优于后者，同时
所制备的乳化炸药具有乳化性能好、储存稳定性强等特点，、乳化炸药制备用的乳化剂简介
乳化炸药主要是由油包水(W/O)乳状液组成的，其具有良好的抗水特性，所以乳化炸药自出现起便被广泛运用到工业生产领域，而且各国炸药工作者对乳化炸药也在不断进行创新研究，其中乳化炸药制备所使用的乳化剂就是其研究中的重点项目，乳化炸药在生产过程中在乳化剂的乳化作用下，可以将乳化炸药内部均勾分布在炎质燃料的连续相中，该连续相中主要包括玻璃微球.微小气泡等，在乳化剂的作用下可以使其形成一种油包水型的特殊乳状液分散体系，而这便是我们常说的乳化炸药。乳化炸药生产中所使用的乳化剂，对提高乳化炸药的生产质量与安全性有着重要作用，因为在乳化炸药申油包水型乳化剂是最重要的组成部分，其在实际上具备降低盐水溶液与油相炭质燃料之间的界面张力的能力，可以使水相能够均勾的被油相材料紧密包裹住，从而使其可以形成均勾，稳定的乳胶颗粒。乳化炸药可以借住乳化剂的如花作用来促使无机盐水溶液与炎质燃料物质充分接触，这对提高乳化炸药在实际应用中的轰爆特性有着重要作用，因此，乳化剂与乳化炸药的爆炸特性、质量以及储存稳定性等有着直接影响。
二，新型乳化剂在乳化炸药中的应用
1.新型乳化剂的制备材料
我国炸药生产企业所用的聚异丁烯丁二酸酯类乳化剂开发较晚，虽然部分金业在发展中已研制出了新型高分子乳化剂，但是与国外炸药生产企业所使用的乳化剂仍然很在很大差距，本文中的新型乳化剂是将聚异丁烯丁二酸酐作为母体，然后使用缩合剂与其进行缩合反应而得出，现阶段市场上性能较好的乳化剂是路博润LZ2731型高分子乳化剂，本文在研究过程中将新型乳化剂与其进行了红外图谱对比分析，通过红外图谱我们可以确定本文所配制的乳化剂属于高分子乳化剂，而且其在配制过程中的反应较为完全，由此可以证明新型乳化剂的研制成功。
2.乳胶基质的制备
本文按照企业配方对乳胶基质进行制备，首先称取乳化剂放置在乳化器罐中，在加人汽油后通过加热使乳化剂融化，加热温度根据实际要求可以控制在100℃左右，等到乳化剂在乳化器罐中形成油相后将硝酸铵加入到水中，并将温度加热到90℃使硝酸铵可以溶解。在乳化器中将水相缓慢的加人到油相中，根据乳胶基质的实际制备要求将乳化器搅择速度控制在1030r/min左右，均勾搅拌45s后乳胶基质便可以形成，在乳胶基质的制备过程中要严格控制各种物料的量，本文中的乳胶基质中油相、水相的配
81
2014年11月
方如表1所示：
水 160g
550025
表1，乳胶基质制备配方
柴油 36.6g
硝酸较 570g
安全管理乳化制 18.58
3.乳胶基质的稳定性能测试
测试乳股基质储存稳定性过程中采用高低温循环的测定方式，首先将制备好的乳胶基质放置在-15℃低温环境内，时间控制在16h左右，然后将乳胶基质放置在50℃高温环境下8h左右，根据测试步对其进行一次循环，试验结果可以根据乳胶基质是否析出品体变硬来判断其破坏程度，也可以判断出新型乳化剂制备的乳化炸药的储存稳定性。乳胶基质的稳定性能测试结果如表2
所示：编号
2
表2，乳胶基质稳定性比较
乳化剂型号
2731 白制
5次循环
析品微量无
硬化部分硬化无
15次循环
析品大量微量
化完全要化部分要化
从表2中我们可以明确了解到，路博润LZ2731乳化剂在经过 5次循环实验后，其乳胶基质已经出现部分硬化和微量析品，而自制的乳化剂在5次循环过后均没有出现析品和硬化现象，路博润 LZ2731乳化剂在经过15次循环后出现了大量的析品和完全樱花现象，而在等同时间内自制乳化剂只出现微量析品和部分硬化现象，由此可以证明本文自制的新型氧化剂在乳胶基质储存稳定性方面更为优秀。
4.爆炸速度测试
爆速测试是评价乳化炸药爆炸性能的主要指标，所以需要对使用新型乳化剂的乳化炸药进行爆速测试，将乳化基质利用珍珠岩敏化后装入到药卷中，将每个药卷的重量控制在200g左右，表 3是两种乳化基质爆速测试数据：
表3，乳化炸药爆遗测试结果
测试项目爆递(m/s)
5个高低温环后爆速（m/s）
路博润LZ2731乳化剂
3271(5cm) 拒爆(2cm)
自制乳化剂 3341(5m) 2731(2cm)
通过表3我们了解到自制乳化剂在制备成乳化炸药后，其爆速远远优于由路博润LZ2731乳化剂制备的乳化炸药，所以可以
证明自制乳化剂具有很高的推广价值。结语
本文利用聚异丁烯丁二酸酯类乳化剂的高乳化性和改善乳化炸药储存稳定性等特点，结合自身专业知识自制了一种全新的乳化炸药乳化剂，经过试验可证明其可以有效改善乳胶基质储存稳定性，在综合爆炸性能上也强于其他乳化剂制备的乳化炸药，参考文献：
[1]李永平.一种新型乳化剂在乳化炸药生产中的应用.坏皱器材.2008(7).
[2]董云.新型乳化炸药乳化剂的应用研究.质量管理.2014(3)
