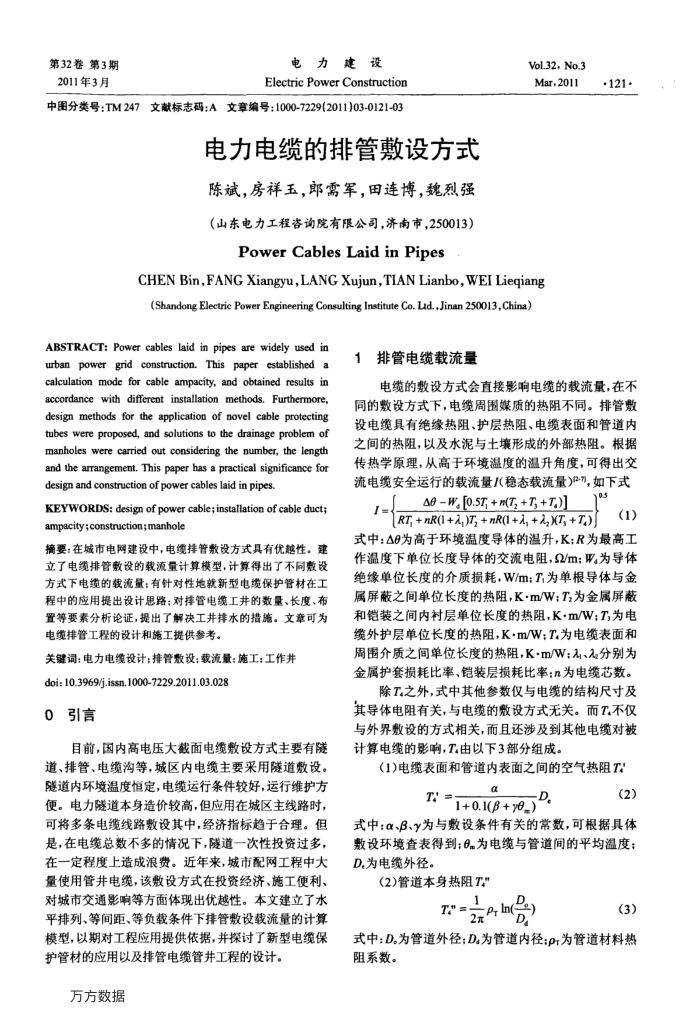

第32卷第3期 2011年3月
电力建设
Electric Power Construction
中图分类号：TM247文献标志码：A文章编号：1000-7229(2011)03-0121-03
电力电缆的排管敷设方式陈斌，房祥玉，郎需军，田连博，魏烈强（山东电力工程咨询院有限公司，济南市，250013）
PowerCablesLaidinPipes
Vol.32, No.3 Mar,2011
CHEN Bin,FANG Xiangyu,LANG Xujun,TIAN Lianbo,WEI Lieqiang(Shandong Electric Power Engineering Consulting Institute Co, Lad.,Jinan 250013, China)
ABSTRACT: Power cables laid in pipes are widely used in urban power grid construction.This paper established a calculation mode for cable ampacity,and obtained results in accordance with different installation methods, Furthermore, design methods for the application of novel cable protecting tubes were proposed, and solutions to the drainage problem of manholes were carried out considering the number, the length and the arrangement, This paper has a practical significance for design and construction of power cables laid in pipes.
KEYWORDS: design of power cable;installation of cable duct; ampacity ;construction;manhole
摘要：在城市电网建设中，电缆排管数设方式具有优越性。建立了电缆排管数设的载流量计算模型，计算得出了不同数设方式下电缆的载流量：有针对性地就新型电缆保护管材在工程中的应用提出设计思路：对排管电缆工井的数量、长度、布置等要素分析论证，提出了解决工井排水的措施。文章可为电缆排管工程的设计和施工提供参考。
关键词：电力电缆设计：排管数设：载流量：施工：工作井 doi: 10.3969/j.issn.1000-7229.2011.03.028
引言 o
目前，国内高电压大截面电缆数设方式主要有隧道、排管、电缆沟等，城区内电缆主要采用隧道敷设。隧道内环境温度恒定，电缆运行条件较好，运行维护方便。电力隧道本身造价较高，但应用在城区主线路时，可将多条电缆线路数设其中，经济指标趋于合理。但是，在电缆总数不多的情况下，隧道一次性投资过多，在一定程度上造成浪费。近年来，城市配网工程中大量使用管井电缆，该数设方式在投资经济、施工便利、对城市交通影响等方面体现出优越性。本文建立了水平排列、等间距、等负载条件下排管数设载流量的计算模型，以期对工程应用提供依据，并探讨了新型电缆保护管材的应用以及排管电缆管井工程的设计。
万方数据
1排管电缆载流量
·121·
电缆的数设方式会直接影响电缆的载流量，在不司的数设方式下，电缆周围媒质的热阻不同。排管数设电缆具有绝缘热阻、护层热阻、电缆表面和管道内之间的热阻，以及水泥与土壤形成的外部热阻。根据传热学原理，从高于环境温度的温升角度，可得出交流电缆安全运行的载流量1稳态载流量)2-1，如下式
105
I=
W, [0.5T, + n(T, +T, + T,)]
[RT, + nR(1 +,)T, + nR(1 +, + 2, (T, + T,)
(1)
式中：△9为高于环境温度导体的温升，K；R为最高工作温度下单位长度导体的交流电阻，2/m：W。为导体绝缘单位长度的介质损耗，W/m；T为单根导体与金属屏蔽之间单位长度的热阻，K·m/W：T为金属屏敲和铠装之间内衬层单位长度的热阻，K·m/W：T,为电缆外护层单位长度的热阻，Km/W；T.为电缆表面和周围介质之间单位长度的热阻，K·m/W；入、入分别为金属护套损耗比率、铠装层损耗比率n为电缆芯数。
除T之外，式中其他参数仅与电统的结构尺寸及其导体电阻有关，与电缆的数设方式无关。而T不仅与外界数设的方式相关，而且还涉及到其他电缆对被计算电缆的影响，T由以下3部分组成
(1)电缆表面和管道内表面之间的空气热阻T
T:=1+0.1(β+y8)
a
D
(2)
式中：α、β、为与敷设条件有关的常数，可根据具体设环境查表得到：6.为电缆与管道间的平均温度： D.为电缆外径。
(2)管道本身热阻T"
T"
2元
D。 D
(3)
式中：D。为管道外径：D.为管道内径：Pr为管道材料热阻系数。 第32卷第3期 2011年3月
