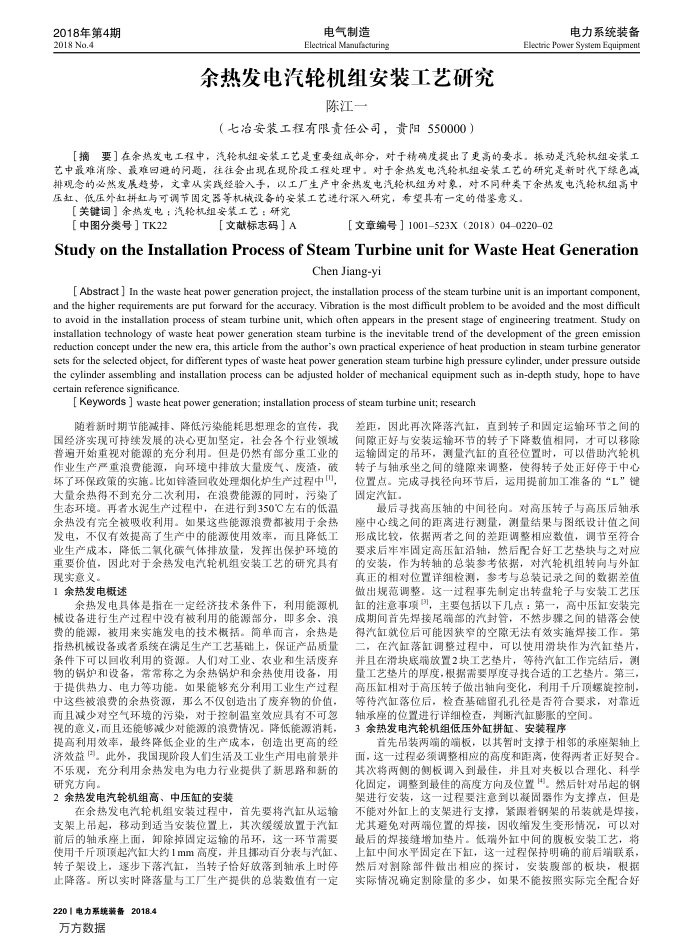

2018年第4期 2018 No.4
电气制造
Electrical Manufacturing
余热发电汽轮机组安装工艺研究
陈江一
（七冶安装工程有限责任公司，责阳550000）
电力系统装备
Electric Power System Equipment
摘要］在余热发电工程中，汽轮机组安装工艺是重要组成部分，对于精确度提出了更高的要求。振动是汽轮机组安装工艺中最难消除、最难回避的问题，往往会出现在现阶段工程处理中。对于余热发电汽轮机组安装工艺的研究是新时代下绿色减排观念的必然发展趋势，文章从实践经验入手，以工厂生产中余热发电汽轮机组为对象，对不同种类下余热发电汽轮机组高中压缸、低压外缸拼缸与可调节固定器等机械设备的安装工艺进行深入研究，希望其有一定的借鉴意义。
【关键词】余热发电：汽轮机组安装工艺：研究
［中图分类号］TK22
【文献标志码】A
［文章编号】1001523X（2018）04-022002
StudyontheInstallationProcess ofSteamTurbineunitforWasteHeatGeneration
Chen Jiang-yi
[ Abstract ] In the waste heat power generation project, the installation process of the steam turbine unit is an important component, and the higher requirements are put forward for the accuracy. Vibration is the most difficult problem to be avoided and the most difficult to avoid in the installation process of steam turbine unit, which often appears in the present stage of engineering treatment. Study on installation technology of waste heat power generation steam turbine is the inevitable trend of the development of the green emission reduction concept under the new era, this article from the author"s own practical experience of heat production in steam turbine generator sets for the selected object, for different types of waste heat power generation steam turbine high pressure cylinder, under pressure outside the cylinder assembling and installation process can be adjusted holder of mechanical equipment such as in-depth study, hope to have certain reference significance.
[ Keywords ] waste heat power generation; installation process of steam turbine unit; research
随着新时期节能减排、降低污染能耗思想理念的宜传，我国经济实现可持续发展的决心更加坚定，社会各个行业领域普通并始重视对能源的充分利用。但是仍然有部分重工业的作业生产产重浪资能源，向环境中排放大量废气、废渣，破坏了环保政策的实施。比如锋渣回收处理烟化炉生产过程中，大量余热得不到充分二次利用，在浪费能源的同时，污染了生态环境。再者水泥生产过程中，在进行到350℃左右的低温余热没有完全被吸收利用。如果这些能源浪费都被用于余热发电，不仅有效提高了生产中的能源使用效率，而且降低工业生产成本，降低二氧化碳气体排放量，发挥出保护环境的重要价值，因此对于余热发电汽轮机组安装工艺的研究具有现实意义。
1余热发电概述
余热发电具体是指在一定经济技术条件下，利用能源机械设备进行生产过程中没有被利用的能源部分，即多余、浪费的能源，被用来实施发电的技术概括。简单而言，余热是指热机板设备或者系统在满足生产工艺基础上，保证产品质量条件下可以回收利用的资源。人们对工业、农业和生活废弃物的锅炉和设备，常常称之为余热锅炉和余热使用设备，用于提供热力、电力等功能。如果能够充分利用工业生产过程中这些被浪费的余热资源，那么不仅创造出了废弃物的价值，而且减少对空气环境的污染，对于控制温室效应具有不可忽视的意义，而且还能够减少对能源的浪资情况。降低能源消耗，提高利用效率，最终降低企业的生产成本，创造出更高的经济效益(。此外，我国现阶段人们生活及工业生产用电前景并不乐观，充分利用余热发电为电力行业提供了新思路和新的研究方向，
2余热发电汽轮机组高、中压缸的安装
在余热发电汽轮机组安装过程中，首先要将汽缸从运输支架上吊起，移动到适当安装位置上，其次缓缓放置于汽缸前后的轴承座上面，卸除掉固定运输的吊环，这一环节需要使用干斤项顶起汽缸大约1mm高度，并且据动百分表与汽缸、转子架设上，逐步下落汽缸，当转子恰好放落到轴承上时停止降落。所以实时降落量与工厂生产提供的总装数值有一定
2201电力系统装备2018.4 万方数据
差距，因此再次降落汽缸，直到转子和固定运输环节之间的间隙正好与安装运输环节的转子下降数值相同，才可以移除运输固定的吊环，测量汽缸的直径位置时，可以借助汽轮机转子与轴承坐之间的缝隙来调整，使得转子处正好停于中心位置点。完成寻找径向环节后，运用提前加工准备的“L”键固定汽缸
最后寻找高压轴的中间径向。对高压转子与高压后轴承座中心线之间的距离进行测量，测量结果与图纸设计值之间形成比较，依据两者之间的差距调整相应数值，调节至符合要求后牢牢固定高压缸沿轴，然后配合好工艺垫块与之对应的安装，作为转轴的总装参考依据，对汽轮机组转向与外缸真正的相对位置详细检测，参考与总装记录之间的数据差值做出规范调整。这一过程事先制定出转盘轮子与安装工艺压缸的注意事项，主要包括以下几点：第一，高中压缸安装完成期间首先焊接尾端部的汽封管，不然步骤之间的错落会使得汽缸就位后可能因狭窄的空隙无法有效实施焊接工作。第
在汽缸落缸调整过程中，可以使用滑块作为汽缸垫片，并且在滑块底端放置2块工艺垫片，等待汽缸工作完结后，测量工艺垫片的厚度，根据需要厚度寻找合适的工艺垫片。第三，高压缸相对于高压转子做出轴向变化，利用千斤顶螺旋控制，等待汽缸落位后，检查基础留孔孔径是否符合要求，对靠近
轴承座的位置进行详细检查，判断汽缸膨胀的空间。 3余热发电汽轮机组低压外缸拼缸、安装程序
首先吊装两端的端板，以其暂时支撑于相邻的承座架轴上
面，这一过程必须调整相应的高度和距离，使得两者正好契合。其次将两侧的侧板调入到最佳，并且对夹板以合理化、科学化固定，调整到最佳的高度方向及位置。然后针对吊起的钢架进行安装，这一过程要注意到以凝同器作为支撑点，但是不能对外缸上的支架进行支撑，紧跟着钢架的吊装就是焊接，尤其避免对两端位置的焊接，固收缩发生变形情况，可以对最后的焊接缝增加垫片。低增外缸中间的腹板安装工艺，将上缸中间水平固定在下缸，这一过程保持明确的前后罚联系：然后对割除部件做出相应的探讨，安装腹部的板块，根据实际情况确定割除量的多少，如果不能按照实际完全配合好
